Geotechnika - AutoDesign základové patky

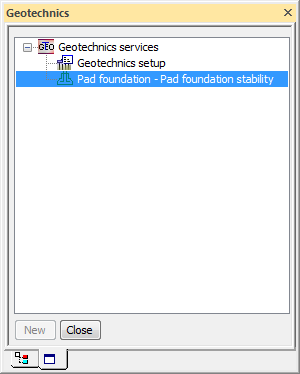

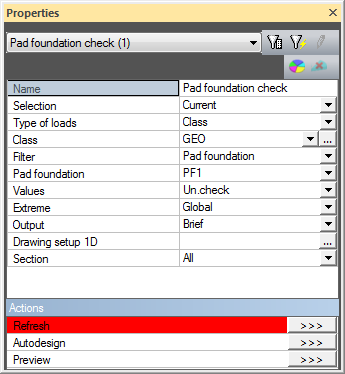

Autodesign betonové patky je součástí standardní Geotechniky umístěné v modulu Geotechnika > základová patka – posudek stability.

Autodesign v modulu geotechnika

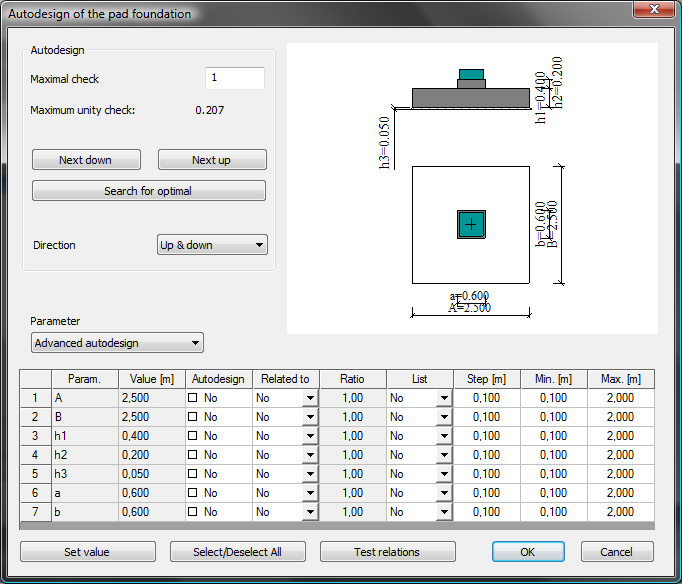

Klikne-li uživatel na spouštěcí tlačítko Autodesign, otevře se následující dialogové okno. Dialog je trochu odlišný než u hlavního Autodesignu, ale funkce jsou stejné.

Ilustrativní příklad

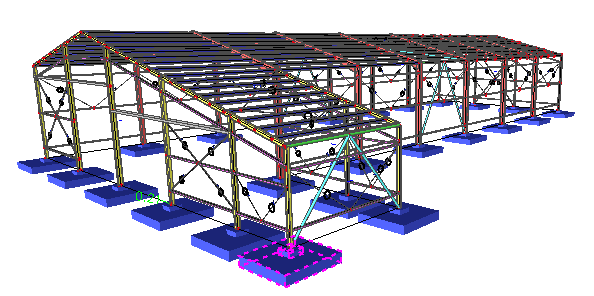

Uvažujme jednoduchý příklad ocelové haly založené na betonových patkách. Cílem tohoto příkladu je nalézt optimální rozměry patky. Konstrukce je zobrazena na následujícím obrázku.

Funkce Autodesignu je definována pro aktuálně vybranou patku. Zobrazení nastavení.

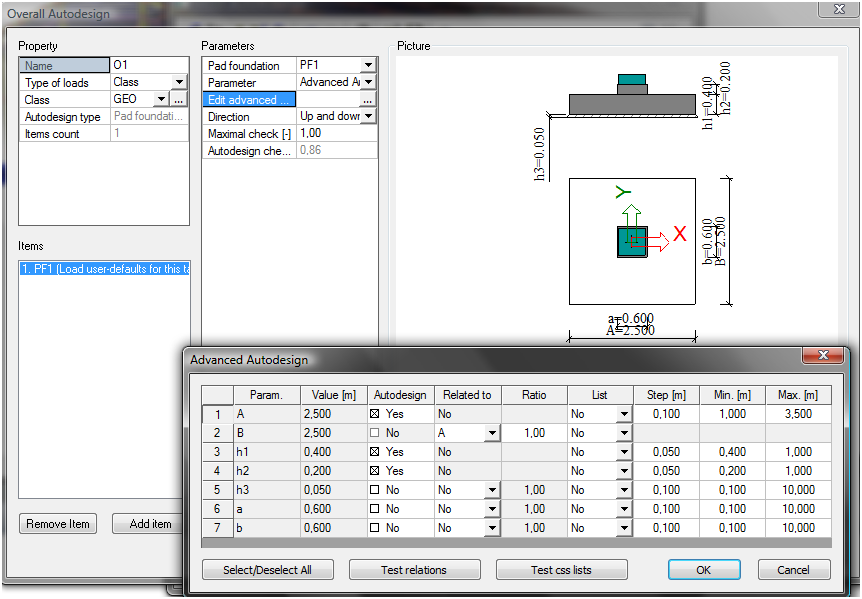

Použití pokročilého Autodesignu. Rozměry A a B jsou stejné.

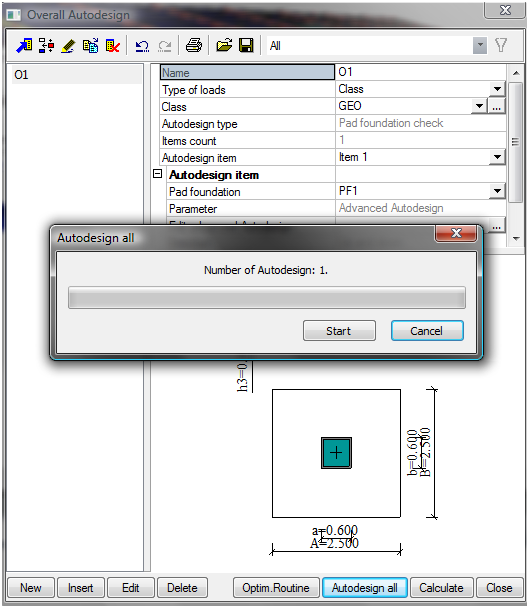

Autodesign obou průřezů lze spustit v jednom kroku pomocí Autodesign vše.

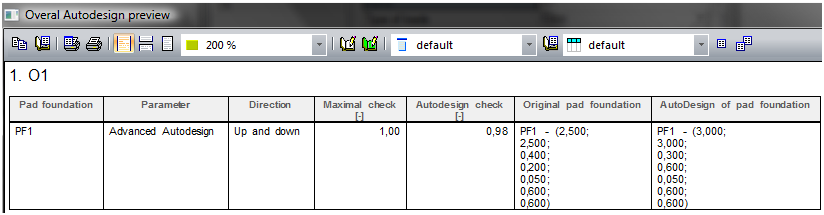

Výsledky se automaticky zobrazí v náhledu.

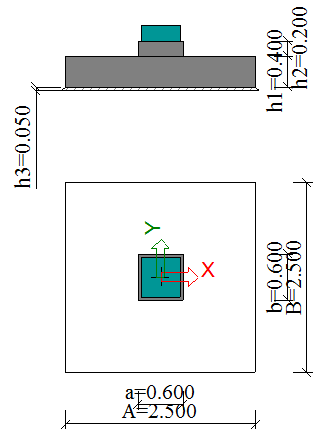

Počáteční

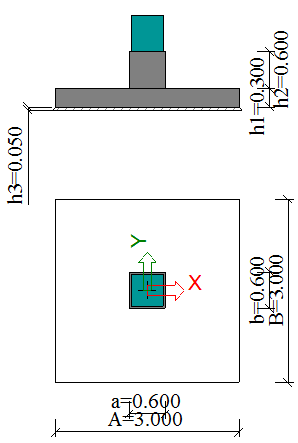

Optimalizovaný
