Vlastnosti příkazu

Vlastnosti příkazu

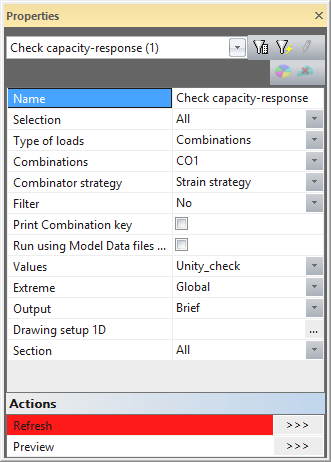

Posudky betonových prvků se spouští novým příkazem popsaným v kapitole "Betonové posudky ve SCIA Engineer 15". Příkaz pro tyto posudky zahrnuje standardní položky, kde lze vybrat dílec, typ zatížení, filtr, extrém apod. V dalším textu najdete popis těchto hodnot.

Jméno

Uživatel si může posudek sám pojmenovat. Toho lze s výhodou použít pro lepší orientaci ve výstupech. Výchozí jméno je shodné s názvem příkazu v nabídce.

Výběr

Tento atribut ovlivňuje celkový počet dílců, které se při posudku uvažují. Existují

čtyři možnosti:

• Vše - posoudí se všechny aktivní 1D dílce
• Aktuální - posoudí se pouze vybrané 1D dílce
• Pokročilý - uživatel může definovat nový výběr odvozením od stávajícího výběru
• Pojmenovaný výběr - posoudí se pouze 1D dílce ze zadaného pojmenovaného výběru. Ve vlastnostech se objeví nový položka „Pojmenovaný výběr“.

Typ zatížení

Tímto atributem uživatel zadává typ zatížení pro posudky. Na výběr jsou tři možnosti:

• Kombinace - lze si vybrat ze všech kombinací
• Zatěžovací stavy - lze volit ze všech zatěžovacích stavů
• Skupiny výsledků - lze si vybrat ze všech skupin výsledků

V závislosti na zvoleném typu zatížení se přidá další atribut: Kombinace nebo Zatěžovací stavy nebo Skupiny výsledků. Uživatel si zde z filtrovaného seznamu vybere požadovanou kombinaci, zatěžovací stav nebo skupinu výsledků.

Filtr

Pro již vybraný typ výběru je možno definovat filtr. Ten ovlivní počet posuzovaných 1D dílců. Uživatel má na výběr následující možnosti:

• Žádný - neaplikuje se žádný filtr
• Zástupný znak - uživatel sám zadá atributy pro výběr
• Materiál - uživatel vybere určitý materiál
• Průřez - uživatel vybere určitý průřez
• Vrstva - uživatel vybere určitou vrstvu

Podobně jako výše, i zde se pod příslušným atributem zobrazí jedna z možností pro provedení další volby.

Tisknout klíč kombinace

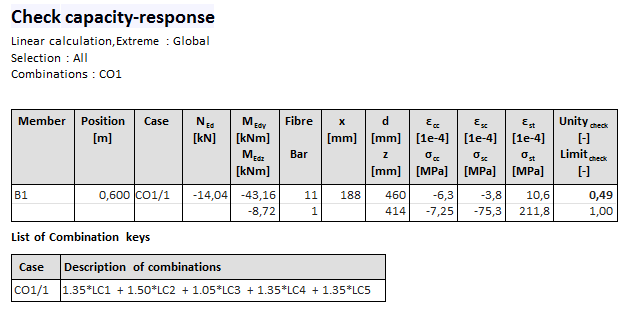

Je-li tato volba vybrána, pod aktuální tabulku se vytiskne klíč použitých kombinací. Tato položka je k dispozici pouze u stručného výstupu a pro kombinace a skupiny výsledků (nikoli pro zatěžovací stav).

Hodnoty

Každý návrh a posudek má své vlastní hodnoty. První typickou hodnotou pro všechny posudky je obvykle jednotkový posudek. Lze volit i variantu více složek.

Extrém

Tento atribut definuje, které výsledky se zobrazí v okně náhledu nebo v dokumentu. Lze volit

ze tří možností:

- Žádné - na vybraných 1D dílcích budou uvedeny výsledky pro všechny dílce a řezy,

u obálkových kombinací se vykreslí všechny kombinace

- Řez - definují se výsledky pro všechny řezy (viz příští kapitola o typech řezů)

Výstup

Tento atribut definuje typ numerického výstupu. K dispozici jsou tři úrovně:

• Stručný - jedna výchozí tabulka v Engineering Reportu pro všechny posudky
• Standardní - podrobnější výstup získaný ze Scia Design Forms
• Podrobný - velmi podrobný výstup získaný ze Scia Design Forms

Nastavení kreslení

Tlačítkem Upravit u tohoto parametr se otevře dialog zobrazení 1D výsledků. Zde lze nastavit

reprezentaci posudku na 1D dílci. Tento dialog je standardním dialogem pro grafické

zobrazení výsledků na 1D dílcích Nejdůležitějšími parametry jsou:

• Limity - maximální a minimální hodnota, která se vykreslí
• Popis - jaké informace se budou tisknout (hodnoty, řez, zatěžovací stav nebo kombinace a jednotky)
• Úhel textu - sklon textu vztažený ke střednici dílci
• Nastavení pro zobrazení více složek
  • stejné měřítko a velikost
  • mezery mezi diagramy a odsazení prvního diagramu

Řez

Je-li vybrán extrémní řez, pak lze posoudit čtyři typy řezů.

• Vše - posouzeny jsou všechny řezy
• Konce - posoudí se pouze koncový řez dílce
• Zadané - posoudí se pouze uživatelem zadané řezy
• Zadané + konce - posoudí se uživatelem zadané a koncové řezy

Tlačítka akcí

Ve spodní části okna vlastností jsou dvě tlačítka.

• Aktualizovat (Obnovit) - toto tlačítko spustí posudek a je třeba na něj klepnout, aby se po změně některého z atributů obnovily předchozí zobrazené výsledky.
• Náhled - toto tlačítko otevře okno náhledu s tabulkami výsledků provedených posudků.
