Data betonového dílce

Data 1D dílce

Tato nastavení přepíší na zvoleném dílci nastavení globální. Data dílce lze mezi dílci snadno kopírovat. Rozlišují se typy dílce (nosník, sloup, nosníková deska). Podobně jako u globálního nastavení, i zde byla data přeskupena. Lokální nastavení obsahují více méně stejné parametry jako globální nastavení. Uživatel však může nastavit své vlastní hodnoty maximálního průhybu a šířky trhlin, může (na rozdíl od minulé verze) definovat více tříd prostředí.

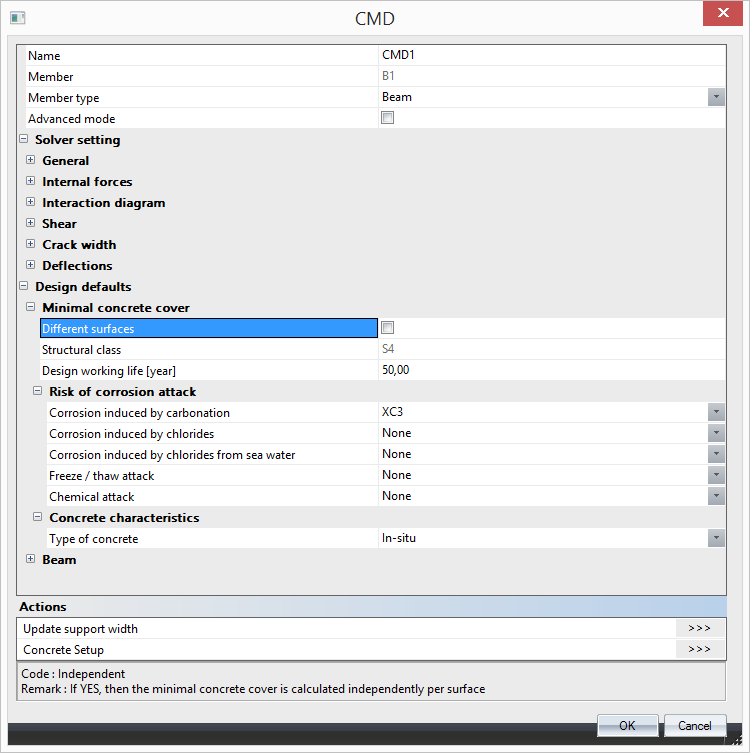

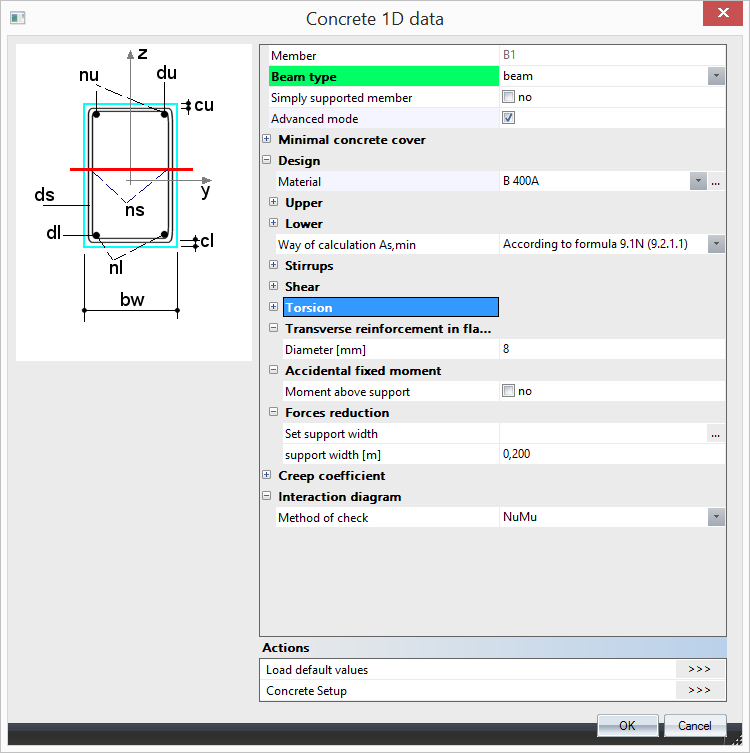

Stará data betonového dílce	Data betonového dílce ve verzi 15

Parametry ve vlastnostech 1D dílce

Data 1D dílce jsou uspořádána podobně jako parametry nastavení betonu (pro celou konstrukci). Obecně jsou zde tyto položky:

Jméno - jméno dat dílce
Dílec - jméno přidruženého dílce
Typ dílce - obecně platí, že dta dílce se nastavují rozdílně pro nosník, sloup a deskový nosník.
Rozšířený režim - některé položky jsou dostupné pouze v rozšířeném režimu
Nastavení řešiče
Výchozí nastavení návrhu

Nastavení řešiče

Obecné

Dotvarování

Způsob zadání součinitele dotvarování

Popis	Typ výpočtu součinitele dotvarování: - uživatelská hodnota - uživatel zadá přímo hodnotu součinitele - automaticky - součinitel dotvarování se spočte automaticky
Výchozí	Výběrová položka ; Typf = Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	Příloha B.1
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Relativní vlhkost

Popis	Relativní vlhkost okolního prostředí
Výchozí	Editační políčko; RH = 50 %
Norma	Příloha B.1
Režim	Rozšířený
Obrázek	1D dílec (nosník / sloup / deskový nosník)

Stáří betonu při zatížení

Popis	Stáří betonu v okamžiku zatížení dílce
Výchozí	Editační políčko; t₀ = 28 dní
Norma	Příloha B.1
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Stáří betonu v okamžiku uvažování momentu

Popis	Stáří betonu v uvažovaném okamžiku To znamená okamžik, pro který se počítá součinitel dotvarování.
Výchozí	Editační políčko; t = 1825 dní
Norma	Příloha B.1
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

MSP

Použít efektivní moduly průřezu

Popis	Možnost použít efektivní E modul betonu To znamená, že dlouhodobé chování betonu je zahrnuto ve výpočtu šířky trhlin, při výpočtu omezení napětí a při výpočtu tuhosti.
Výchozí	Editační políčko; výchozí hodnota = NE
Norma	7.1(2)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Vnitřní síly

Izolovaný dílec

Popis	Geometrické imperfekce se spočtou jako pro izolovaný dílec, je-li tento parametr je zapnut.
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	5.8.8.2
Režim	Rozšířený
Dílec	Sloup

Určení nepříznivého směru

Popis	Určení směru pro výpočet účinků druhého řádu a účinků geometrických imperfekcí a pro výpočet geometrických imperfekcí podle podmínky 5.38a a 5.38b - Automaticky - automatický výpočet směru pro zohlednění účinků druhého řádu a geometrických imperfekcí podle podmínek 5.38a a 5.38b - Jednoosý - účinky druhého řádu a geometrických imperfekcí se zohlední v jednom (nepříznivějším) směru - Dvouosý - účinky druhého řádu a geometrických imperfekcí se vždy zohlední v obou směrech
Výchozí	Výběrová položka: automaticky / jednoosý / dvouosý; výchozí hodnota = Automaticky
Norma	5.8.9
Režim	Rozšířený
Dílec	Sloup

Vnitřní síly MSÚ

Použít minimální hodnotu excentricity

Popis	Je-li zapnuto, uvažuje se pro výpočet excentricity prvního řádu minimální hodnota excentricity.
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	6.1.4
Režim	Rozšířený
Dílec	Sloup

Použití geometrické imperfekce

Popis	Je-li zapnuto, uvažuje se pro výpočet excentricity prvního řádu geometrická imperfekce.
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	5.2.5
Režim	Standard
Dílec	Sloup

Použít účinky 2. řádu

Popis	Účinky druhého řádu se zohlední, pokud je štíhlost větší než limitní štíhlost a pokud je tato volba zapnuta.
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	5.8.8
Režim	Standard
Dílec	Sloup

Odhad poměru podélné výztuže pro výpočet

Popis	Odhad procenta podélné výztuže pro výpočet procenta mechanické výztuže při návrhu výztuže Procento mechanické výztuže se spočte pro výpočet limitní štíhlosti (kapitola 5.8.3.1(1) a pro výpočet účinků druhého řádu - metoda založená na jmenovité křivosti (rovnice 5.36)
Výchozí	Editační políčko; výchozí hodnota μ_s = 1 %
Norma	6.2.3
Režim	Rozšířený
Dílec	Sloup

Zohlednit přídavnou tahovou sílu od smykové síly

Popis	Je-li zapnuto, přídavná tahová síla od smykové síly se zohlední pravidlem posunu.
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	9.2.1.3(2)
Režim	Standard
Dílec	Nosník / Deskový nosník

Návrh As

Návrhová metoda (nosníky)

Popis	Metoda pro návrh podélné výztuže pro nosníky a nosníkové desky
Výchozí	Výběrová položka; automaticky / jednoosý kolem y / jednoosý kolem z / dvouosý; výchozí hodnota = Automaticky
Norma	-
Režim	Rozšířený
Dílec	Nosník / Deskový nosník

Návrhová metoda (sloupy)

Popis	Metoda pro návrh podélné výztuže pro sloupy
Výchozí	Výběrová položka; automaticky / jednoosý kolem y / jednoosý kolem z / dvouosý; výchozí hodnota = Automaticky
Norma	-
Režim	Rozšířený
Dílec	Sloup

Interakční diagram

Metoda interakčního diagramu

Popis	Výběr metody pro vyhodnocení výsledků pomocí interakčního diagramu - NRd - předpoklad: M_Ed je konstantní - MRd - předpoklad: N_Ed je konstantní - NRdMrd - - předpoklad: excentricita je konstantní - Mrdy - předpoklad: M_Edz je konstantní - Mrdz - předpoklad: M_Edy je konstantní
Výchozí	Výběrová položka NRd / MRd / NRdMrd / Mrdy / Mrdz, výchozí hodnota = NRdMRd
Norma	6,1
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Smyk

Typ výpočtu / zadání úhlu náhradní diagonály

Popis	Typ výpočtu úhlu mezi náhradní diagonálou a osou dílce pro posudek smyku - Automaticky - automatický výpočet minimálního úhlu podle podmínky V_Ed<=V_Rd.max - Uživatelsky (úhel): uživatel zadá hodnotu úhlu - Uživatelsky (kotangens): uživatel zadá hodnotu kotangens
Výchozí	Výběrová položka; automaticky / uživatelsky (úhel) / uživatelsky (kotangens); výchozí hodnota = Uživatelsky (úhel)
Norma	6.2.3
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Smyk mezi stojinou a pásnicí

Typ výpočtu / zadání úhlu náhradní diagonály

Popis	Typ zadání úhlu mezi náhradní diagonálou a osou dílce pro posudek podélného smyku - Uživatelsky (úhel): uživatel zadá hodnotu úhlu - Uživatelsky (kotangens): uživatel zadá hodnotu kotangens
Výchozí	Výběrová položka; uživatelsky (úhel) / uživatelsky (kotangens); výchozí hodnota = Uživatelsky (úhel)
Norma	6.2.4(4)
Režim	Rozšířený
Dílec	Nosník / Deskový nosník

Úhel náhradní diagonály

Popis	Úhel mezi náhradní diagonálou a osou dílce pro posudek podélného smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (úhel)
Výchozí	Editační políčko; q_f = 40°
Norma	6.2.4(4)
Režim	Rozšířený
Dílec	Nosní / Deskový nosník

Kotangenta úhlu náhradní diagonály

Popis	Kotangentu úhlu mezi náhradní diagonálou a osou dílce pro posudek podélného smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (kotangenta)
Výchozí	Editační políčko; cot q_f = 1,2
Norma	6.2.4(4)
Režim	Rozšířený
Dílec	Nosní / Deskový nosník

Kroucení

Ekvivalentní tenkostěnný průřez

Popis	Typ ekvivalentního tenkostěnného uzavřeného průřezu použitého pro výpočet únosnosti průřezu v kroucení
Výchozí	Výběrová položka; automaticky / od třmínků na kroucení / z efektivního průřezu / z efektivního obdélníkového průřezu / uživatelské zadání tenkostěnného uzavřeného průřezu; výchozí hodnota = automaticky
Norma	6.3.1(3)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Plocha tenkostěnného uzavřeného průřezu

Popis	Plocha uzavřeného tenkostěnného průřezu tvořeného střednicí spojujících stojin včetně vnitřních otvorů; je k dispozici pouze, pokud je ekvivalentní tenkostěnný průřez nastaven na volbu Uživatelské zadání tenkostěnného uzavřeného průřezu
Výchozí	Editační políčko; výchozí hodnota = 0 mm²
Norma	6.3.1(3)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Vnější obvod průřezu

Popis	Vnější obvod průřezu; k dispozici pouze, pokud je ekvivalentní tenkostěnný průřez nastaven na volbu Uživatelské zadání tenkostěnného uzavřeného průřezu
Výchozí	Editační políčko; výchozí hodnota = 0 mm²
Norma	6.3.1(3)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Efektivní tloušťka stojiny

Popis	Tloušťka ekvivalentního tenkostěnného průřezu. Lze ji uvažovat jako A/u, ale nesmí být menší než dvojnásobek vzdálenosti mezi okrajem a středem podélné výztuže; k dispozici pouze, pokud je ekvivalentní tenkostěnný průřez nastaven na volbu Uživatelské zadání tenkostěnného uzavřeného průřezu
Výchozí	Editační políčko; výchozí hodnota = 0 mm²
Norma	6.3.1(3)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Síly pro vznik trhlin

Typ pevnosti pro výpočet síly na mezi vzniku trhlin

Popis	Typ tahové pevnosti betonu použité pro výpočet sil na mezi vzniku trhlin v posudku podle MSP (napětí a průhyb). Lze volit mezi f_ctm (Tabulka 3.1) a f_ctm,fl (článek 3.1.8).
Výchozí	Výběrová položka f_ctm / f_ctm,fl (výchozí nastavení = f_ctm)
Norma	7.1(2)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Hodnota pevnosti pro výpočet síly na mezi vzniku trhlin

Popis	Hodnota pevnosti betonu použitá pro výpočet sil na mezi vzniku trhlin v posudku podle MSP (napětí a průhyb). Je možné vybrat si mezi těmito hodnotami: a) 0MPa - první trhlina se objeví v okamžiku, kdy je v betonovém průřezu dosaženo tahové pevnosti a) f_cteff - první trhlina se objeví v okamžiku, kdy je v betonovém průřezu dosaženo efektivní tahové pevnosti
Výchozí	Výběrová položka 0MPa/ f_ctm,eff (výchozí hodnota = f_ct,eff)
Norma	7.1(2)
Režim	Rozšířený
Dílec	1D dílec (nosník / sloup / deskový nosník)

Šírka trhliny

Typy maximální šířky trhlin

Popis	Možnost automaticky určit šířku trhlin s ohledem na třídu prostředí, kombinaci a typ konstrukce nebo nastavit šířku trhliny ručně
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	7.3.1(5)
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Uživatelem zadaná hodnota šířky trhliny

Popis	Uživatelem zadaná šířka trhliny
Výchozí	Editační políčko; w_inp = 0,3 mm
Norma	7.3.1(5)
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Průhyby

Max. celková deformace L/x; x =

Popis	Maximální celkové (nelineární+dotvarování) přemístění dovolené pro 1D dílec vyjádřené jako poměr rozpětí a výšky
Výchozí	Editační políčko; x_tot = 250
Norma	7.4.1(4)
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Max. přídavná deformace L/x; x =

Popis	Maximální přídavné (celkové - okamžité) přemístění dovolené pro 1D dílec vyjádřené jako poměr rozpětí a výšky
Výchozí	Editační políčko; x_add = 500
Norma	7.5.1(4)
Režim	Standard
Dílec	1D dílec (nosník / sloup / deskový nosník)

Výchozí nastavení návrhu

Minimální krytí výztuže

Různé povrchy

Popis	Je-li zapnuto, potom se minimální krytí betonu spočte nezávisle pro jednotlivé povrchy a všechny položky pro krytí se rozdělí na horní a spodní
Výchozí	Editační políčko, výchozí hodnota = 50 let
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník / Deskový nosník

Třída konstrukce

Popis	Návrhová životnost je informace použitá pro určení minimálního krytí betonu
Výchozí	Editační políčko, výchozí hodnota = 50 let
Norma	4.4.1.2(5), tabulka 4.3N
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Návrhová životnost

Popis	Návrhová životnost je informace použitá pro určení minimálního krytí betonu
Výchozí	Editační políčko, výchozí hodnota = 50 let
Norma	4.4.1.2(5), tabulka 4.3N
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Riziko koroze nebo napadení

Koroze způsobená karbonatací

Popis	Třída prostředí způsobená karbonací se použije pro určení minimálního krytí betonu v tabulce 4.4N.
Výchozí	Výběrová položka; žádná / X0 /XC1 / XC2 / XC3 / XC4; výchozí hodnota =XC3
Norma	4.4.1.2(5), tabulka 4.3N
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Koroze způsobená chloridy

Popis	Třída prostředí způsobená chloridy se použije pro určení minimálního krytí betonu v tabulce 4.4N.
Výchozí	Výběrová položka; žádná / XD1 / XD2 / XD3; výchozí hodnota = žádná
Norma	4.4.1.2(5), tabulka 4.3N
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Koroze způsobená působením mořské vody

Popis	Třída prostředí způsobená chloridy z mořské vody se použije pro určení minimálního krytí betonu v tabulce 4.4N.
Výchozí	Výběrová položka; žádná / XS1 / XS2 / XS3; výchozí hodnota = žádná
Norma	4.4.1.2(5), tabulka 4.3N
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Napadení zmrznutím / roztáním

Popis	Přídavná třída prostředí způsobená zamrzáním a táním
Výchozí	Výběrová položka; žádná / XF1 / XF2 / XF3; výchozí hodnota = žádná
Norma	4.4.1.2(12)
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Napadení chemikálií

Popis	Přídavná třída prostředí napadením chemikálií
Výchozí	Výběrová položka; žádná / XA1 / XA2 / XA3; výchozí hodnota = žádná
Norma	4.4.1.2(12)
Režim	Standard
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Riziko napadení otěrem

Popis	Přídavná třída prostředí napadením otěrem
Výchozí	Výběrová položka; žádná / XM1 / XM2 / XM3; výchozí hodnota = žádná
Norma	4.4.1.2(13)
Režim	Rozšířený
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Možnost speciální kontroly

Speciální geometrická kontrola

Popis	Pro zohlednění přídavných odchylek od jmenovitého krytí betonu způsobených speciální geometrickou kontrolou
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	4.4.1.3(3)
Režim	Rozšířený
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Speciální kontrola kvality

Popis	Pro zohlednění přídavných odchylek od jmenovitého krytí betonu způsobených speciální kontrolou kvality betonu
Výchozí	Editační políčko; výchozí hodnota = ANO
Norma	4.4.1.2(5)
Režim	Rozšířený
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Riziko betonáže na netypický povrch

Popis	Pro zohlednění přídavných odchylek od jmenovitého krytí betonu způsobených betonáží na netypický povrch
Výchozí	Výběrová položka; standard / na ošetřené hlíně / přímo na zeminu / nerovný povrch; výchozí hodnota = standard
Norma	4.4.1.4(3)
Režim	Rozšířený
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Charakteristiky betonu

Typ betonu

Popis	Pro zohlednění přídavných odchylek od jmenovitého krytí betonu způsobených typem výroby
Výchozí	Výběrová položka; in-situ / prefabrikovaný; výchozí hodnota = in-situ
Norma	4.4.1.3(1P, 3)
Režim	Rozšířený
Obrázek	-
Dílec	1D dílec (nosník / sloup / deskový nosník)

Nosník

Podélná

Materiál

Popis	Informace o materiálu podélné výztuže
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Horní

Průměr horní výztuže

Popis	Informace o průměru horní výztuže
Výchozí	Editační políčko; výchozí hodnota = d_s,u = 16mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Typ krytí horní výztuže

Popis	Informace o typu krytí horní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Uživatelem zadané krytí betonu horní výztuže

Popis	Možnost definovat krytí betonu horní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cu = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Spodní

Průměr spodní výztuže

Popis	Informace o průměru spodní výztuže
Výchozí	Editační políčko; výchozí hodnota = d_s,l = 16mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Typ krytí spodní výztuže

Popis	Informace o typu krytí spodní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Uživatelem zadané krytí betonu spodní výztuže

Popis	Možnost definovat krytí betonu spodní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cl = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Strana

Typ krytí postranní výztuže

Popis	Informace o typu krytí postranní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Uživatelem zadané krytí betonu postranní výztuže

Popis	Možnost definovat krytí betonu postranní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cs = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Nosník

Třmínky

Materiál

Popis	Informace o materiálu třmínků
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Průměr třmínků

Popis	Informace o průměru třmínků
Výchozí	Editační políčko; d_ss = 8mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Počet střihů

Popis	Informace o počtu střihů smykové výztuže
Výchozí	Editační políčko; n_s = 2
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Úhel

Popis	Úhel mezi smykovou výztuží a osou nosníku kolmou ke smykové síle
Výchozí	Editační políčko; α = 90°
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník

Deskový nosník

Podélná

Materiál

Popis	Informace o materiálu podélné výztuže
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Horní

Průměr horní výztuže

Popis	Informace o průměru horní výztuže
Výchozí	Editační políčko; výchozí hodnota = d_s,u = 16mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Typ krytí horní výztuže

Popis	Informace o typu krytí horní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Uživatelem zadané krytí betonu horní výztuže

Popis	Možnost definovat krytí betonu horní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cu = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Spodní

Průměr spodní výztuže

Popis	Informace o průměru spodní výztuže
Výchozí	Editační políčko; výchozí hodnota = d_s,l = 16mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Typ krytí spodní výztuže

Popis	Informace o typu krytí spodní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Uživatelem zadané krytí betonu spodní výztuže

Popis	Možnost definovat krytí betonu spodní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cl = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Deskový nosník

Sloup

Podélná

Materiál

Popis	Informace o materiálu hlavní výztuže
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Standard
Obrázek	-
Dílec	Sloup

Hlavní

Průměr hlavní výztuže

Popis	Informace o průměru hlavní výztuže
Výchozí	Editační políčko; výchozí hodnota = d_s,m = 16 mm
Norma	-
Režim	Standard
Obrázek
Dílec	Sloup

Typ krytí hlavní výztuže

Popis	Informace o typu krytí hlavní výztuže
Výchozí	Výběrová položka ; Automaticky / Uživatelsky; výchozí hodnota = Automaticky
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Sloup

Uživatelem zadané krytí betonu hlavní výztuže

Popis	Možnost definovat krytí betonu hlavní výztuže; tato položka je dostupná pouze, pokud je předchozí položka nastavena na Uživatelsky
Výchozí	Editační políčko; cm = 30 mm
Norma	4.4.1
Režim	Standard
Obrázek	-
Dílec	Sloup

Třmínky

Materiál

Popis	Informace o materiálu třmínků
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník \| Sloup

Průměr třmínků

Popis	Informace o průměru třmínků
Výchozí	Editační políčko; d_ss = 8mm
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník \| Sloup

Počet střihů

Popis	Informace o počtu střihů smykové výztuže
Výchozí	Editační políčko; n_s = 2
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník \| Sloup

Úhel

Popis	Úhel mezi smykovou výztuží a osou nosníku kolmou ke smykové síle
Výchozí	Editační políčko; α = 90°
Norma	-
Režim	Standard
Obrázek	-
Dílec	Nosník \| Sloup

V této skupině jsou položky týkající se uživatelem zadané smykové výztuže, která se považuje za skutečnou zadanou výztuž v dílci. To nahrazuje uživatelem zadanou smykovou výztuž, která se při návrhu neuvažuje. Na posudek smyku a kroucení nemá toto nastavení žádný vliv.

Materiál

Popis	Informace o materiálu zadaných třmínků
Výchozí	Odkaz na knihovnu; výchozí hodnota se bere z dat o projektu
Norma	-
Režim	Rozšířený
Obrázek	-
Dílec	Nosník \| Sloup

Úhel

Popis	Úhel mezi smykovou výztuží a osou nosníku kolmou ke smykové síle
Výchozí	Editační políčko; α = 90°
Norma	-
Režim	Rozšířený
Obrázek	-
Dílec	Nosník \| Sloup

Plocha smykové výztuže na metr

Popis	Informace o zadané smykové výztuži uvažované při návrhu za skutečnou výztuž
Výchozí	0 mm2
Norma	-
Režim	Rozšířený
Obrázek	-
Dílec	Nosník \| Sloup

SCIA web

Downloads

SCIA is part of the Nemetschek group

Open topic with navigation
