Pro betonové dílce bylo vytvořeno zcela nové nastavení parametrů, které obsahuje všechny potřebné parametry požadované normou nebo výpočtovými metodami. Globální nastavení prováděná v Nastavení betonu (pro konstrukci) jsou ve výchozím stavu platná pro všechny dílce v projektu, pokud nejsou přepsána nastaveními pro konkrétní dílec daty 1D dílce. Je zde soustředěno velké množství parametrů a nastavení, což odráží složitost Eurokódů.

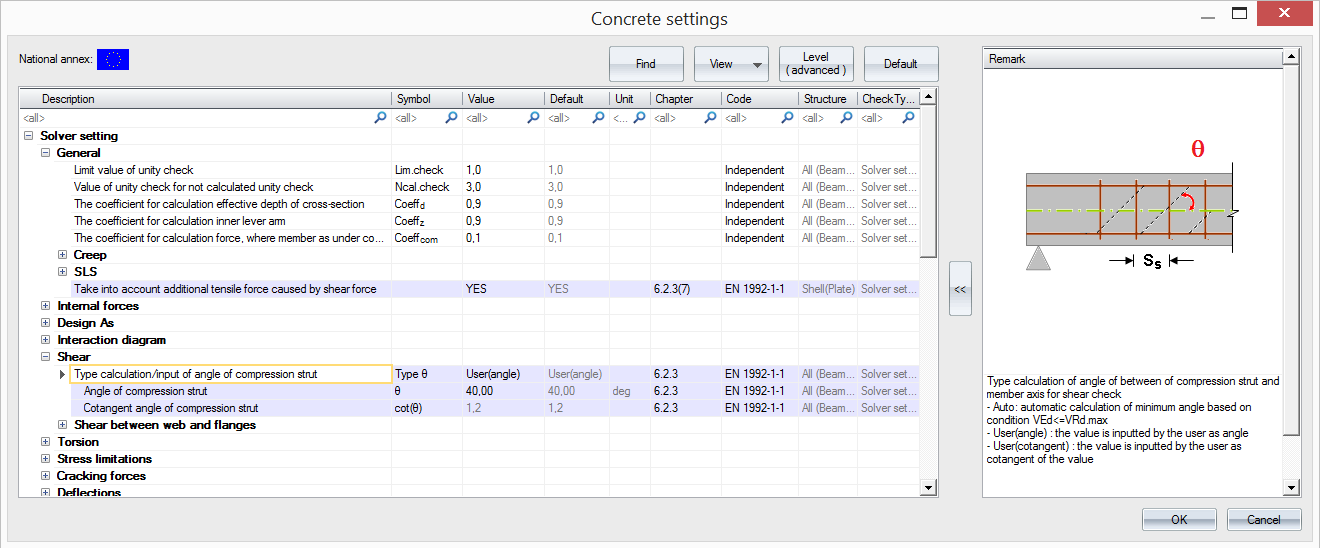

Tento dialog je rozdělen na dvě části. Levá část obsahuje vlastní hodnoty, zatímco na pravé straně najdete vysvětlující obrázky a komentáře. Kromě toho je v dialogu několik tlačítek pro vyhledávání, filtrování, výběr režimu a nastavení výchozích hodnot.
Dialog tvoří tabulku s 9 sloupci (popis, symbol, hodnota, výchozí hodnota, jednotka, kapitola, norma, konstrukce a typ posudku). V každém sloupci lze vyhledávat. Uživatel může jednoduše začít psát do prvního řádku sloupce a ihned vidí výsledky svého vyhledávání.

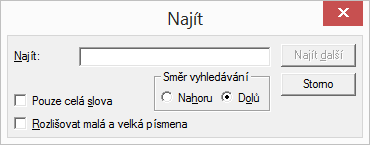

K nalezení požadovaného termínu lze také použít funkci „Najít“. Ta s sebou přináší jisté filtrování položek. Funkce umožňuje vyhledávání zadané hodnoty kdekoliv v dialogu pro nastavené betonu.
Další užitečnou novinkou je možnost změny zobrazení jednotlivých položek - podle příkazů, podle kapitol, v seznamu. První je zobrazení podle příkazů používaných pro návrh a posudky.

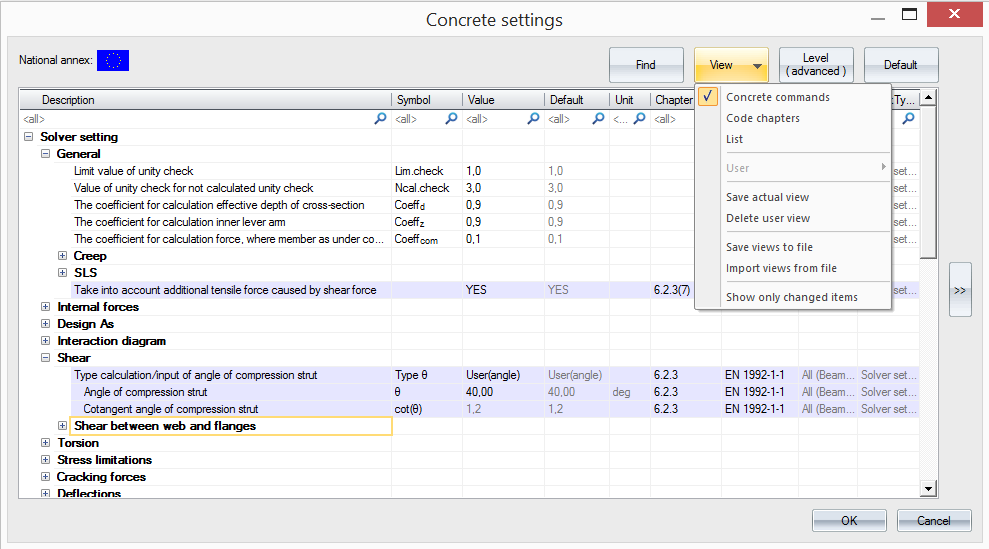

Možnosti zobrazení a zobrazení podle příkazů
Jiným typem pohledu je zobrazení založené na číslování podle normy (viz další obrázek).

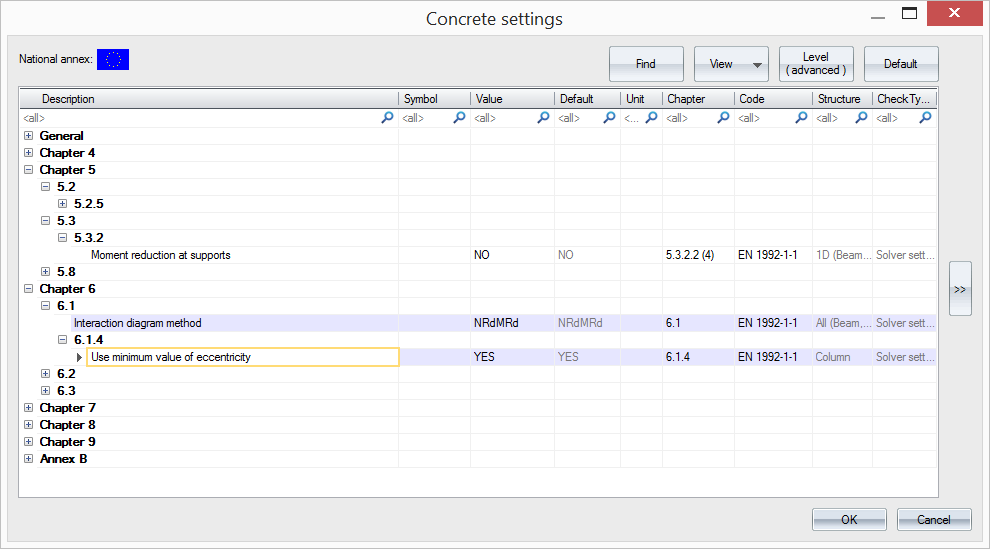

Zobrazení podle kapitol
Posledním předdefinovaným typem pohledu je seznam. V něm jsou vypsány všechny položky a lze je abecedně třídit.
Seznam
Kromě toho může uživatel vytvářet své vlastní pohledy založené na filtrovaných položkách. K vytvoření vlastního pohledu slouží tlačítko Uložit aktuální zobrazení.
Později lze pak toto zobrazení vybrat v uživatelské položce. Uživatelské zobrazení lze uložit do souboru nebo jej ze souboru načíst. K tomu slouží příkazy Uložit zobrazení do souboru a Načíst zobrazení ze souboru.

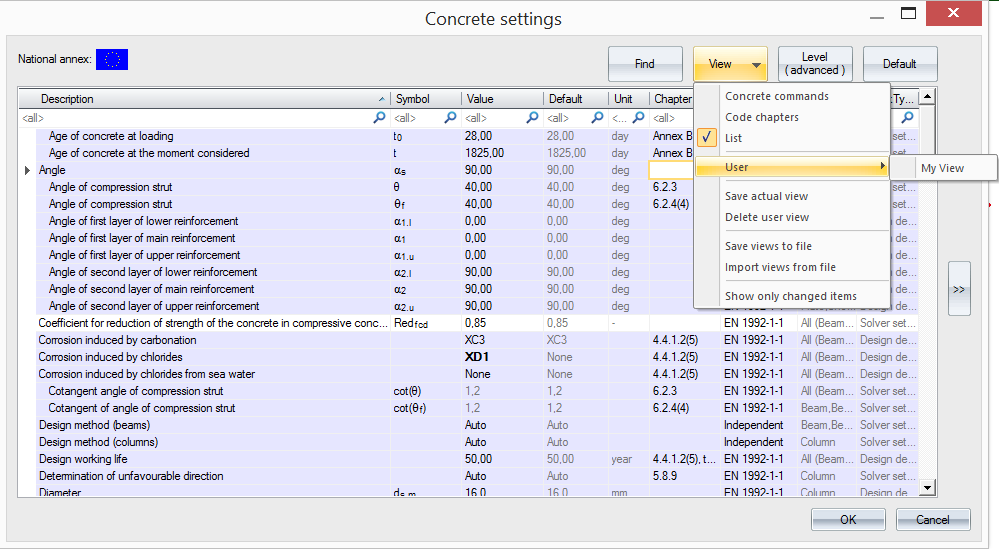

Uživatelem zadané zobrazení
A nakonec je zde možnost zobrazit pouze položky, které byly změněny (neobsahují již výchozí nastavené). To se provede příkazem Zobrazit pouze změněné položky.
Uživatel si může volit mezi standardním a rozšířeným režimem, který filtruje celou řadu dat. Jako příklad uvádíme skupinu Nastavení řešiče - obecné.

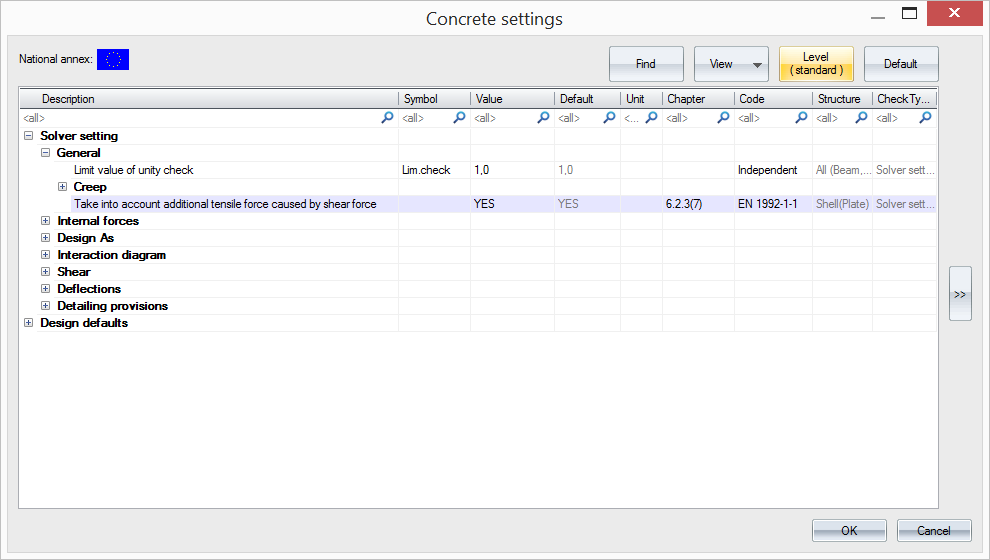

Standardní zobrazení

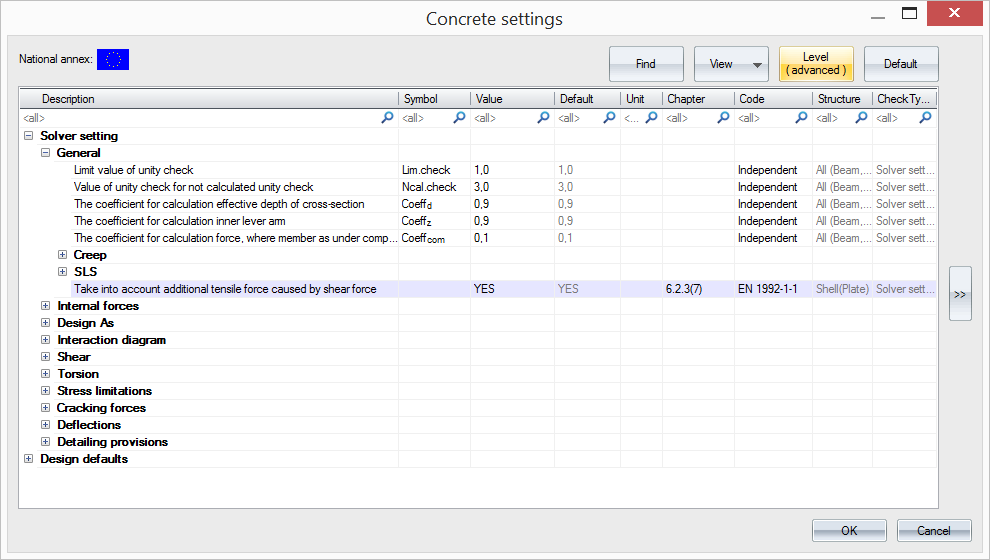

Rozšířené zobrazení
Pokud se uživatel chce vrátit k výchozímu nastavení, stačí klepnout na tlačítko Výchozí.
