Nastavení betonu - hodnoty

Limitní hodnota jednotkového posudku, pokud je posudek OK.

Hodnota jednotkového posudku, jež se uvede v případě, že jednotkový posudek nelze spočítat v důsledku chyby v průběhu výpočtu.

Součinitel pro výpočet účinné výšky průřezu, pokud účinnou výšku průřezu nelze spočítat z rovnovážné roviny (tažená výztuž nebo tlačená vlákna betonu nebyla nalezena)

Součinitel pro výpočet ramene vnitřních sil z účinné výšky průřezu, pokud rameno vnitřních sil nelze spočítat z rovnovážné roviny (tažená výztuž nebo tlačená vlákna betonu nebyla nalezena)

Součinitel pro výpočet síly, při které se dílec považuje za tlačený Pokud N_Ed <= N_com => dílec je tlačený

Typ výpočtu součinitele dotvarování:

- uživatelská hodnota - uživatel zadá přímo hodnotu součinitele

- automaticky - součinitel dotvarování se spočte automaticky

Relativní vlhkost okolního prostředí

Stáří betonu v okamžiku zatížení dílce

Stáří betonu v uvažovaném okamžiku To znamená okamžik, pro který se počítá součinitel dotvarování.

Možnost použít efektivní E modul betonu To znamená, že dlouhodobé chování betonu je zahrnuto ve výpočtu šířky trhlin, při výpočtu omezení napětí a při výpočtu tuhosti.

Je-li tento parametr zapnut, moment setrvačnosti se uvažuje jako ekvivalentní moment setrvačnosti.

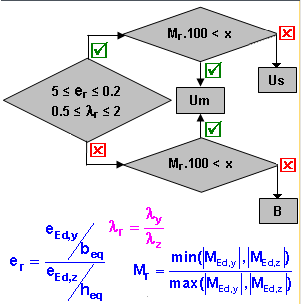

Určení směru pro výpočet účinků druhého řádu a účinků geometrických imperfekcí a pro výpočet geometrických imperfekcí podle podmínky 5.38a a 5.38b

- Automaticky - automatický výpočet směru pro zohlednění účinků druhého řádu a geometrických imperfekcí podle podmínek 5.38a a 5.38b

- Jednoosý - účinky druhého řádu a geometrických imperfekcí se zohlední v jednom (nepříznivějším) směru

- Dvouosý - účinky druhého řádu a geometrických imperfekcí se vždy zohlední v obou směrech

Je-li zapnuto, přídavná tahová síla od smykové síly se zohlední pravidlem posunu.

Je-li zapnuto, uvažuje se pro výpočet excentricity prvního řádu minimální hodnota excentricity.

Je-li zapnuto, uvažuje se pro výpočet excentricity prvního řádu geometrická imperfekce.

Účinky druhého řádu se zohlední, pokud je štíhlost větší než limitní štíhlost a pokud je tato volba zapnuta.

Odhad procenta podélné výztuže pro výpočet procenta mechanické výztuže při návrhu výztuže Procento mechanické výztuže se spočte pro výpočet limitní štíhlosti (kapitola 5.8.3.1(1) a pro výpočet účinků druhého řádu - metoda založená na jmenovité křivosti (rovnice 5.36)

Je-li zapnuto, uvažuje se pro výpočet excentricity prvního řádu geometrická imperfekce.

Součinitel pro redukci pevnosti materiálu v tlačeném betonu, který se použije pro výpočet návrhové hodnoty pevnosti náhradní tlačené diagonály n_Rd = A_cc·Red_fcd·f_cd

Mezní poměr ohybových momentů pro použití jednoosé návrhové metody Pokud je poměr ohybových momentů menší než limitní poměr, použije se jednoosá návrhová metoda a menší z ohybových momentů se zanedbá.

Poměr_uni = min ( M_Edy/ M_Edz) / max ( M_Edy/ M_Edz)

Metoda pro návrh podélné výztuže pro nosníky a nosníkové desky

Metoda pro návrh podélné výztuže pro sloupy

Výběr metody pro vyhodnocení výsledků pomocí interakčního diagramu

- NRd - předpoklad: M_Ed je konstantní

- MRd - předpoklad: N_Ed je konstantní

- NRdMrd - - předpoklad: excentricita je konstantní

- Mrdy - předpoklad: M_Edz je konstantní

- Mrdz - předpoklad: M_Edy je konstantní

Přesnost výpočtu pro jednu z větví diagramu během regenerace interakčního diagramu. Hodnota značí, kolikrát je rovina přetvoření přenastavena z pozice řezu pod plným tlakem do pozice řezu pod plným tahem.

Počet směrů, ve kterých se diagram počítá (počet větví) během generace iteračního diagramu

Typ výpočtu úhlu mezi náhradní diagonálou a osou dílce pro posudek smyku

- Automaticky - automatický výpočet minimálního úhlu podle podmínky

V_Ed<=V_Rd.max

- Uživatelsky (úhel): uživatel zadá hodnotu úhlu

- Uživatelsky (kotangens): uživatel zadá hodnotu kotangens

Úhel mezi náhradní diagonálou a osou dílce pro posudek smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (úhel)

Kotangenta úhlu mezi náhradní diagonálou a osou dílce pro posudek smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (kotangenta)

Typ zadání úhlu mezi náhradní diagonálou a osou dílce pro posudek podélného smyku

- Uživatelsky (úhel): uživatel zadá hodnotu úhlu

- Uživatelsky (kotangens): uživatel zadá hodnotu kotangens

Úhel mezi náhradní diagonálou a osou dílce pro posudek podélného smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (úhel)

Kotangentu úhlu mezi náhradní diagonálou a osou dílce pro posudek podélného smyku; lze upravit pouze, když je typ výpočtu úhlu náhradní diagonály nastaven na volbu Uživatelsky (kotangenta)

Typ ekvivalentního tenkostěnného uzavřeného průřezu použitého pro výpočet únosnosti průřezu v kroucení

Pokud je napětí ve výztuži způsobeno nepřímým zatížením (vnesená deformace), pak napětí nesmí překročit jinou maximální hodntu

Typ tahové pevnosti betonu použité pro výpočet sil na mezi vzniku trhlin v posudku podle MSP (napětí a průhyb). Lze volit mezi f_ctm (Tabulka 3.1) a f_ctm,fl (článek 3.1.8).

Hodnota pevnosti betonu použitá pro výpočet sil na mezi vzniku trhlin v posudku podle MSP (napětí a průhyb). Je možné vybrat si mezi těmito hodnotami:

a) 0MPa - první trhlina se objeví v okamžiku, kdy je v betonovém průřezu dosaženo tahové pevnosti

a) f_cteff - první trhlina se objeví v okamžiku, kdy je v betonovém průřezu dosaženo efektivní tahové pevnosti

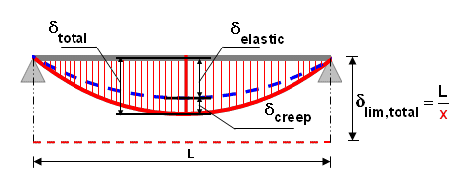

Maximální celkové (nelineární+dotvarování) přemístění dovolené pro 1D dílec vyjádřené jako poměr rozpětí a výšky

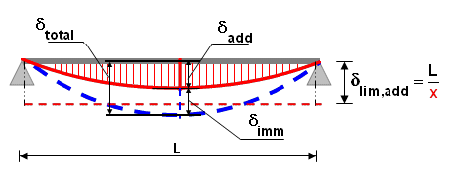

Maximální přídavné (celkové - okamžité) přemístění dovolené pro 1D dílec vyjádřené jako poměr rozpětí a výšky

Nastavení, zda se kontroluje minimální světlá vzdálenost prutů podélné výztuže v nosnících

Přídavné omezení minimální světlé vzdálenosti prutů podélné výztuže v nosnících

Nastavení, zda se kontroluje maximální světlá vzdálenost prutů podélné výztuže v nosnících

Přídavné omezení maximální světlé vzdálenosti prutů podélné výztuže v nosnících

Nastavení, zda se kontroluje maximální osová vzdálenost prutů podélné výztuže v nosnících podle požadavku na kroucení Tato hodnota se kontroluje, pokud v průřezu existuje pouze krouticí moment

Maximální osová vzdálenost prutů podélné výztuže v nosnících podle požadavku na kroucení Tato hodnota se kontroluje, pokud v průřezu existuje pouze krouticí moment

Nastavení, zda se kontroluje minimální plocha výztuže podélné výztuže v nosnících

Nastavení, zda se kontroluje minimální plocha výztuže podélné výztuže v sekundárním nosníku Nastavení pro sekundární dílec se provádí v Datech betonového dílce

Nastavení, zda se kontroluje maximální plocha výztuže podélné výztuže v nosnících

Nastavení, zda se kontroluje minimální průměr ohybu třmínků v nosnících

Nastavení, zda se kontroluje maximální podélná vzdálenost třmínků podle požadavků smyku

Nastavení, zda se kontroluje maximální podélná vzdálenost třmínků podle požadavků kroucení

Nastavení, zda se kontroluje maximální příčná vzdálenost třmínků podle požadavků smyku

Nastavení, zda se kontroluje minimální procento vyztužení třmínků v nosnících

Nastavení, zda se kontroluje maximální procento vyztužení třmínků v nosnících

Nastavení, zda se kontroluje minimální světlá vzdálenost podélné výztuže v nosníkových deskách.

Přídavné omezení minimální světlé vzdálenosti prutů podélné výztuže v nosníkových deskách

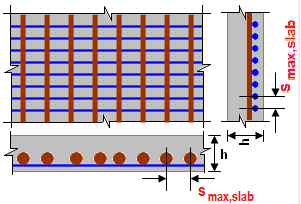

Nastavení, zda se kontroluje maximální osová vzdálenost prutů podélné výztuže v nosníkových deskách Kontroluje se pouze hlavní výztuž

Nastavení, zda se kontroluje minimální plocha výztuže podélné výztuže v nosníkových deskách

Nastavení, zda se kontroluje maximální plocha výztuže podélné výztuže v nosníkových deskách

Nastavení, zda se kontroluje minimální světlá vzdálenost prutů podélné výztuže ve sloupech

Přídavné omezení minimální světlé vzdálenosti prutů podélné výztuže ve sloupech

Nastavení, zda se kontroluje maximální světlá vzdálenost prutů podélné výztuže ve sloupech

Přídavné omezení maximální světlé vzdálenosti prutů podélné výztuže ve sloupech

Nastavení, zda se kontroluje maximální osová vzdálenost prutů podélné výztuže ve sloupech podle požadavku na kroucení Tato hodnota se kontroluje, pokud v průřezu existuje pouze krouticí moment

Maximální osová vzdálenost prutů podélné výztuže ve sloupech podle požadavku na kroucení Tato hodnota se kontroluje, pokud v průřezu existuje pouze krouticí moment

Nastavení, zda se kontroluje minimální plocha výztuže podélné výztuže ve sloupech

Nastavení, zda se kontroluje maximální plocha výztuže podélné výztuže ve sloupech

Nastavení, zda se kontroluje minimální průměr prutů podélné výztuže ve sloupech

Nastavení, zda se kontroluje minimální počet prutů v kruhových sloupech

Nastavení, zda se kontroluje minimální počet prutů v kruhových sloupech Tato položka je k dispozici pouze, pokud je předchozí položka nastavena na ANO

Nastavení, zda se kontroluje minimální průměr ohybu třmínků ve sloupech

Nastavení, zda se kontroluje maximální podélná vzdálenost třmínků.

Nastavení, zda se kontroluje minimální průměr prutů podélné výztuže ve sloupech

Uživatelem zadaný minimální průměr podélné výztuže ve sloupech, dostupné pouze, pokud je předchozí položka nastavena na ANO.

Uživatelem zadaný minimální průměr podélné výztuže ve sloupech definovaný jako násobný součinitel pro maximální průměr podélné výztuže, dostupné pouze, pokud je předchozí položka nastavena na ANO
