Součástí programu je nová knihovna Předpokládané výztužé (návrh), kde je definována základní a přídavná podélná a smyková výztuž, jež se zohlední při návrhu výztuže. Knihovna je umístěna v nabídce Knihovny > Beton.

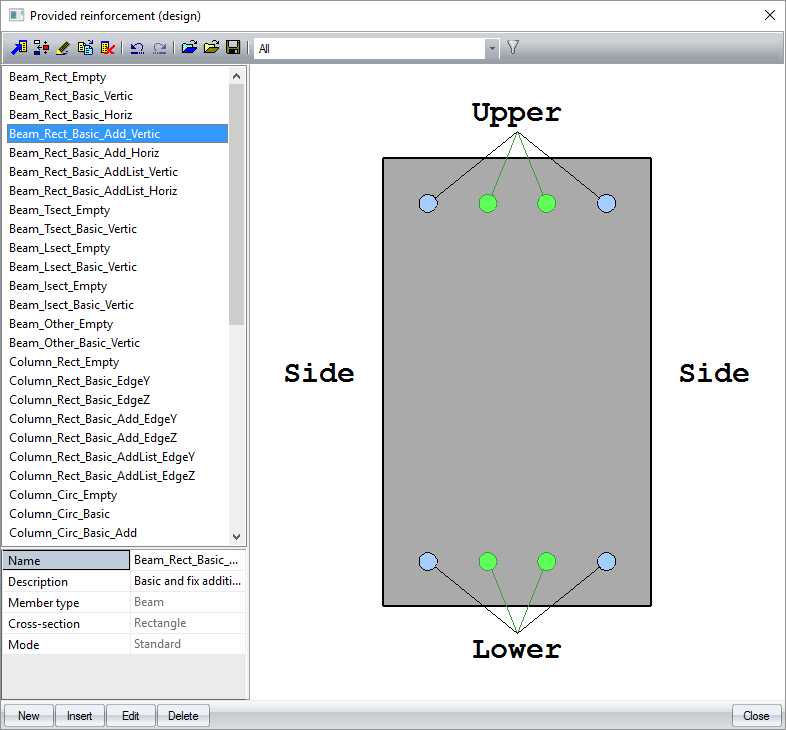

Jedná se o standardní knihovnu SCIA Engineer pro správu rozložení základní a přídavné výztuže pro návrh.Knihovna obsahuje šablony pro definování základní a přídavné výztuže, která se použije při návrhu podle typu konstrukce (1D/2D), typu dílce (nosník / sloup / žebrová deska / deska / stěna / skořepina) a průřezu (obdélník / kruh / ovál / I-profil / T průřez a jiný). Jedná se o standardní SCIA Engineer knihovnu s následujícími vlastnostmi:
Ve verzi 17.0 je podporován pouze standardní režim. Základní a přídavná předpokládaná výztuž tak může být definována pouze pro vybraný dílec.
Podporovány jsou standardní akce pro knihovny:
Vytvořit nové rozložení - tlačítko Nový nebo ikona
Vytvoří se nové rozložení základní výztuže a otevře se dialog na jeho úpravu, viz "Layout definition". Nové rozložení se přidá na konec seznamu.
Vložit rozložení - tlačítko Vložit nebo ikona
Vytvoří se nové rozložení základní výztuže a otevře se dialog na jeho úpravu, viz"Layout definition" . Nové rozložení se přidá nad právě vybranou položku v seznamu.
Upravit rozložení - tlačítko Upravit nebo ikona
Otevře se dialog pro definování rozložení.
Zkopírovat rozložení - ikona
Vytvoří se nové rozložení jako kopie vybrané položky.
Smazat rozložení - tlačítko Smazat nebo ikona
Vybrané rozložení se smaže. Smazat lze pouze rozložení, které není nikde přiřazeno.
Zpět / Znovu - ikony
.
Načíst ze systémové databáze - ikona
. Lze načíst rozložení základní a přídavné předpokládané výztuže ze systémové databáze (soubor EP_BasicReinf.db4 uložený ve složce zadané v Možnosti > Složky > Databázové soubory)
Načíst ze souboru - ikona
. Lze načíst rozložení základní a přídavné předpokládané výztuže ze souboru db4 (va výchozím nastavení se uvažuje Uživatelská složka)
Uložit do souboru - ikona
. Vybraná rozložení lze uložit do souboru db4.

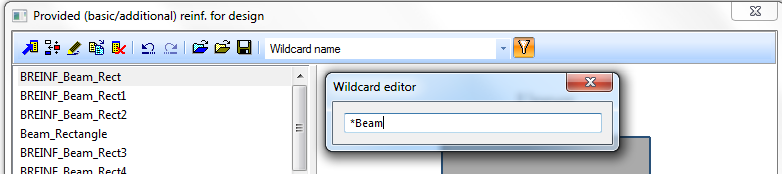

Seznam rozložení základní a přídavné předpokládané výztuže lze filtrovat. K dispozici josu tři možnosti:
Zadaná rozložení základní a přídavné předpokládané výztuže lze použít i v jiném projektu pomocí uložení do souboru a načtení ze souboru.
Standardně se používá systémová databáze rozložení základní a přídavné předpokládané výztuže.
