Teorie

Průřez je nejprve zcela zatížen tlakem, pak se stane převyztuženým, až nakonec bude dosaženo bodu, kdy je vyvážený. Po dosažení bodu s vyváženým návrhem dosáhne průřez prostého ohybu, pak je podvyztužený a nakonec je zcela tažený.

Obecně se interakční diagram používá k nalezení únosností posuzovaného průřezu. Nalezení kapacity závisí na použité metodě pro určení průsečíku s interakčním diagramem. Metoda může být:

• NRd - ohybový moment M_y a M_z jsou konstantní a průsečík se hledá ve svislém směru
• MRd - normálová síla N je konstantní a průsečík se hledá ve vodorovném směru
• NRdMRd - použitá excentricita je konstantní a průsečík se hledá ve směru konstantní excentricity
• MRdy - ohybový moment kolem osy z a normálová síla jsou konstantní a průsečík se hledá ve vodorovném směru v rovině N-My
• MRdz - ohybový moment kolem osy y a normálová síla jsou konstantní a průsečík se hledá ve svislém směru v rovině N-Mz

Viz příklad řezů interakčního diagramu po konkrétní metodu:

Metoda NRd: (My a Mz jsou konstantní)

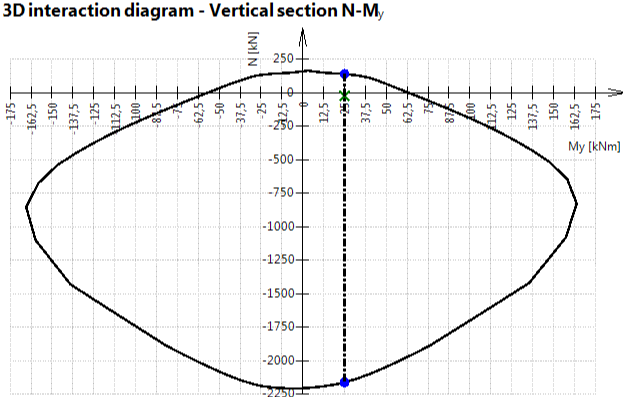

Svislý řez N-My

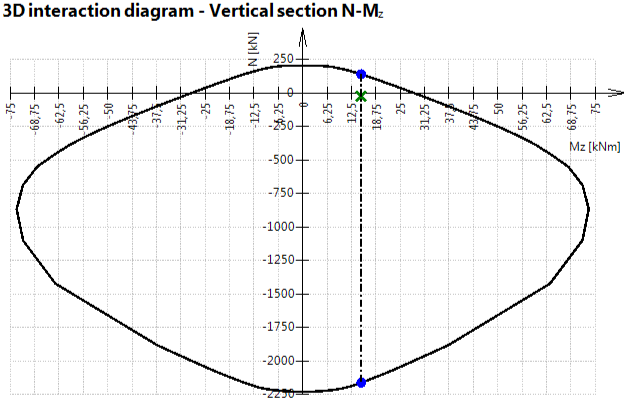

Svislý řez N-Mz

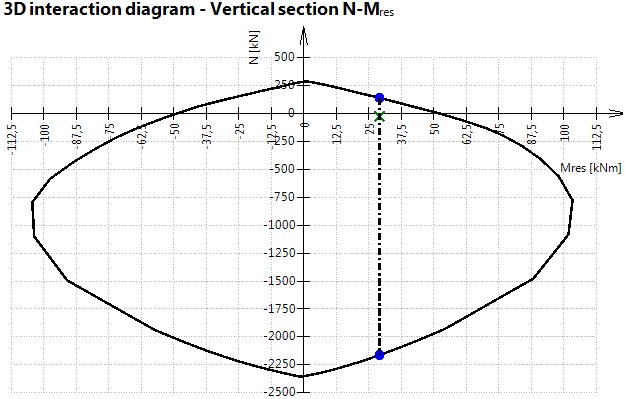

Svislý řez N-Mres

Vodorovný řez My-Mz

Metoda MRd: (N je konstantní)

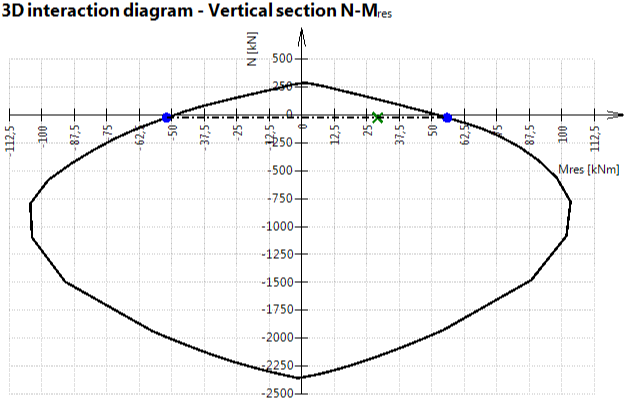

Svislý řez N-Mres

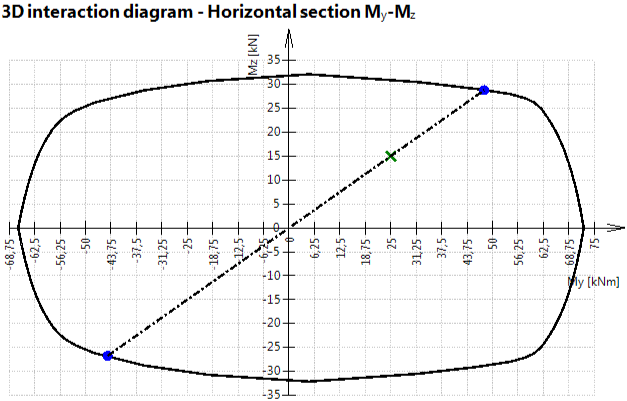

Vodorovný řez My-Mz

Metoda NRdMRd: (excentricita je konstantní)

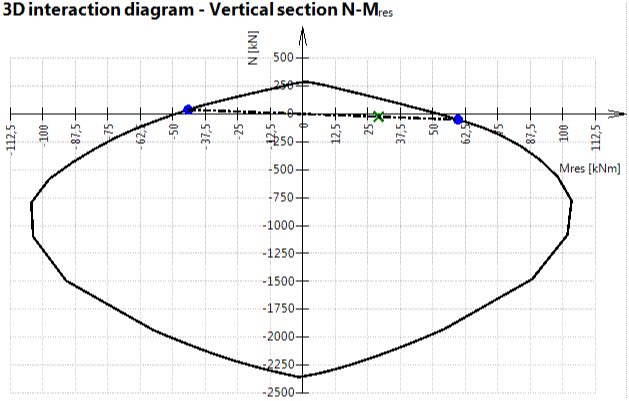

Svislý řez N-Mres

Vodorovný řez My-Mz

Metoda MRdy: (Mz a N jsou konstantní)

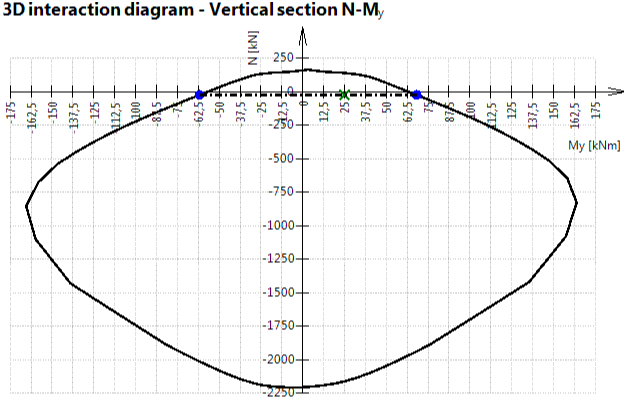

Svislý řez N-My

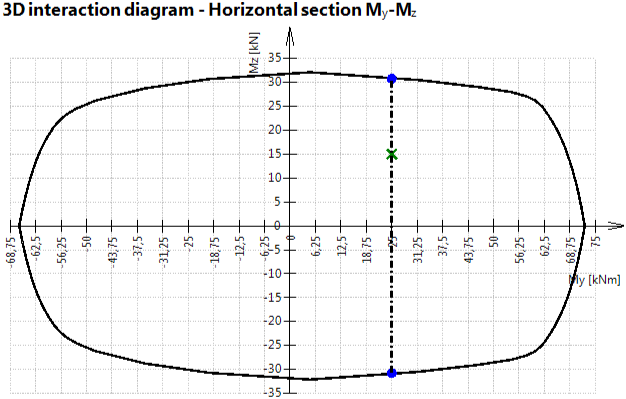

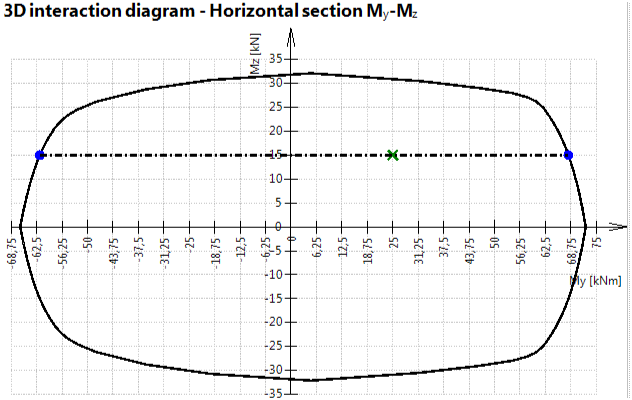

Vodorovný řez My-Mz

Metoda MRdz: (My a N jsou konstantní)

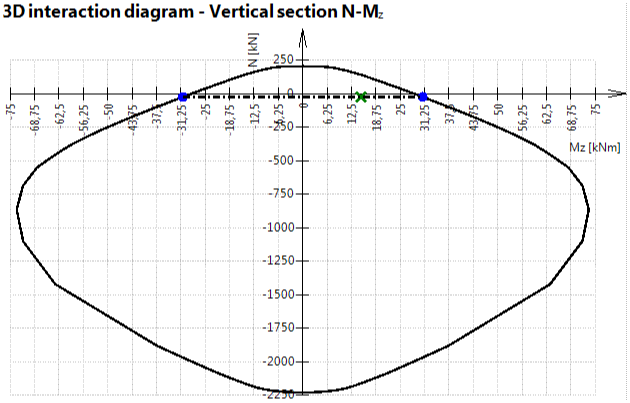

Svislý řez N-Mz

Vodorovný řez My-Mz

Výstupní hodnoty

Následující hodnoty jsou k dispozici

• Jednotkový posudek - jednotkový posudek interakčního diagramu
• N_Rd+ - únosnost na normálovou sílu (maximální kladné hodnoty)
• M_Rdy+ - ohybová únosnost (M_y) (maximální kladné hodnoty)
• M_Rdz+ - ohybová únosnost (M_z) (maximální kladné hodnoty)

• N_Rd- - únosnost na normálovou sílu (minimální záporné hodnoty)

• M_Rdy- - ohybová únosnost (M_y) (minimální záporné hodnoty)
• M_Rdz- - ohybová únosnost (M_z) (minimální záporné hodnoty)

• M_Rdz+ - ohybová únosnost (M_z) (maximální kladné hodnoty)

• N_Ed - návrhová hodnota normálové síly
• M_Edy - návrhová hodnota ohybového momentu (M_y)
• M_Edz - návrhová hodnota ohybového momentu (Mz)
