Počínaje verzí 17.1 SCIA Engineer nabízí možnost volby mezi 32-bitovou a 64-bitovou verzí pro zobrazování výsledků a provádění posudků.

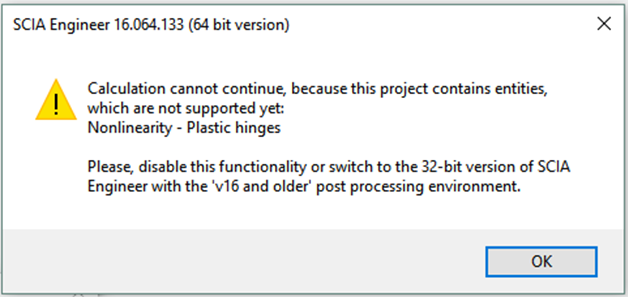

64-bitová verze zatím nepodporuje všechny funkce verze 32-bitové. 64-bitová verze v zásadě umožňuje uživateli zadat (téměř) vše, i když daná funkcionalita není ještě podporována. Je-li požadován dosud nepodporovaný typ výpočtu, je o tom uživatel zpraven varovným hlášením před zahájením výpočtu. Například, pokud byste chtěli použít plastické klouby, zobrazí program před výpočtem následující hlášku:
A pokud nějaký výsledek či posudek není dosud podporován, je v nabídkách SCIA Engineer skryt. V takových případech má uživatel vždy možnost pracovat ve 32-bitové verzi (v prostředí pro vyhodnocování „v16 a starší“). Pokud byla nepodporovaná funkcionality již použita v Engineering Report, v galerii obrázků nebo v tabulkových výsledcích, je o tom uživatel zpraven následujícím způsobem: Nepodporovaná úloha. Přepněte prosím do prostředí pro vyhodnocování ‚v16 a starší‘ (dostupného ve 32-bitové verzi).
Poznámka:
Zde uvádíme přehled podporovaných a nepodporovaných funkcionalit podle verzí a prostředí pro vyhodnocení výsledků.
| Funkcionalita | Podřízená funkcionalita | 32-bitová verze (R17.1) | 64-bitová verze (R17.1) | |
| prostředí „v16 a starší“ | prostředí „v17“ | prostředí „v17“ | ||
| Hliník | Lešení | ano | ano | ne (*1) |
| Klopení 2. řád | ano | ano | ne | |
| Beton | Normově závislý průhyb | ne | ano | ano |
| Ocel | Plastické klouby | ano | ne | ne |
| Požární odolnost | ano | ano | ano | |
| Modelář přípojů | ne (*2) | ne (*2) | ne (*2) | |
| Pevný rámový spoj | ano | ano | ne | |
| Rámový kloubový spoj | ano | ano | ne | |
| Roštový kloubový spoj | ano | ano | ne | |
| Šroubovaný přípoj diagonály | ano | ano | ne | |
| Spoje dutých průřezů | ano | ano | ano | |
| Expertní systém | ano | ano | ne | |
| Výkresy přípojů | ano | ano | ano | |
| Lešení | ano | ano | ne (*1) | |
| Klopení 2. řád | ano | ano | ne | |
| ArcelorMittal | ne (*2) | ne (*2) | ne (*2) | |
| Nosníky se sinusově zakřivenou stojinou | ano | ano | ne | |
| Dynamika | - | ano | ne (*5) | ne (*5) |
| Zemětřesení | ano | ano | ano | |
| Harmonická pásmová analýza | ano | ne | ne | |
| Obecná dynamika | ano | ne | ne | |
| Neproporcionální tlumení | ano | ne | ne | |
| Počáteční napětí | - | ano | ano | ano |
| Podloží | - | ano | ano | ano |
| Interakce s podložím | ano | ano | ano | |
| Zatížení zeminou | ano | ano | ano | |
| Návrh pilot [metoda NEN] | ano | ne | ne | |
| Posudek základové patky | ano | ano | ne | |
| Nelinearita | Počáteční deformace a zakřivení | ano | ano | ano |
| Geometrická nelinearita | ano | ano | ano | |
| Fyzikální nelinearita pro železobetonové konstrukce | ano | ne | ne | |
| Lokální nelinearita prutu | ano | ano | ano | |
| Nelineární podpory/zemní pružiny | ano | ne (*3) | ne (*3) | |
| Třecí podpora/Zemní pružina | ano | ne (*4) | ne (*4) | |
| Membránové prvky | ano | ne | ne | |
| Pouze tlačené plochy | ano | ne | ne | |
| Obecná plasticita | ano | ano | ano | |
| Sekvenční analýza | ano | ne | ne | |
| Lano | ano | ne | ne | |
| Stabilita | - | ano | ano | ano |
| Klimatická zatížení | - | ano | ano | ano (*8) |
| Předpětí | - | ano | ne | ne |
| Rozšířené | ano | ne | ne | |
| Potrubí | - | ne (*2) | ne (*2) | ne (*2) |
| Konstrukční model | - | ano | ano | ano |
| BIM vlastnosti | - | ano | ano | ano |
| Parametry | - | ano | ano | ano |
| Pohyblivá zatížení | - | ano | ne | ne |
| Automatizované výkresy konstrukcí | - | ano | ano | ano |
| LTA - zatěžovací stavy | - | ano (*2) | ne (*2) | ne (*2) |
| Posudky spřažených prvků CADS | Spřažený sloup | ano | ano | ne |
| Požární odolnost | ano | ano | ne | |
| Posudky externí aplikací | - | ano | ano | ne |
| Desky s vylehčovacími tvarovkami | - | ano | ne | ne |
| Modifikátor vlastností | - | ano | ano (*7) | ano (*7) |
| Návrh mostů | Kombinace zatížení | ano | ano | ano |
| Rozšíření posudků betonových prvků | ano | ne | ne | |
| Dokument | - | ano | ne (*6) | ne (*6) |
| Pokročilé posudky betonu | - | ano | ne | ne |
| Požární odolnost | ano | ne | ne | |
| Dutinová deska | ano | ne | ne | |
(*1): V 64-bitové verzi je podporován pouze posudek spojek lešení, posudek lešení v 64-bitové verzi nefunguje.
(*2): Funkcionalita je zastaralá a bude z programu odstraněna.
(*3): V prostředí „v17“ a v 64-bitové verzi nejsou podporovány pouze podpory definované nelineární funkcí.
(*4): V prostředí „v17“ a v 64-bitové verzi nejsou podporovány pouze třecí podpory.
(*5): Podporována je pouze modální analýza (vlastní tvary jsou dostupné ve 3D přemístění). Harmonická zatížení a Kármánovo kmitání nejsou podporovány.
(*6): V novém projektu je skryto, ale je dostupné při otevření starého projektu, který obsahuje dokument.
(*7): Modifikátory vlastností nejsou podporovány pro spřažené konstrukce.
(*8): Ve verzi 17.1 není podporován generátor 3D zatížení větrem ani 2D generátor zatížení sněhem a větrem.
| Položky v servisu Výsledky | 32-bitová verze (R17.1) | 64-bitová verze (R17.1) | |
| prostředí „v16 a starší“ | prostředí „v17“ | prostředí „v17“ | |
| Deformovaná konstrukce | ano | ne | ne |
| Tabulka základů | ano | ano | ne |
| Prostorová výslednice v uzlu | ano | ano | ne |
| Relativní deformace | ano | ne | ne |
| Napětí prvku | ano | ne(*1) | ne(*1) |
| Smyk. napětí | ano | ne(*1) | ne(*1) |
| Síly v přípoji | ano | ano | ne |
| Integrační pás | ano | ne | ne |
| 2D/1D upgrade - výpočet desek jako nosníků | ano | ne | ne |
| Výkaz materiálu | ano | ne | ne |
(*1): Uživatel může používat napětí na 1D dílci a 3D napětí
Zde uvádíme přehled podporovaných a nepodporovaných typů modelu podle verzí a prostředí pro vyhodnocení výsledků.
| Typ modelu | 32-bitová verze (R17.1) | 64-bitová verze (R17.1) | |
| prostředí „v16 a starší“ | prostředí „v17“ | prostředí „v17“ | |
| Jeden | ano | ano | ano |
| Absence | ano | ne | ne |
| Fáze výstavby | ano | ne | ne |
Zde uvádíme přehled podporovaných a nepodporovaných formátů pro import podle verzí a prostředí pro vyhodnocení výsledků.
| Import | 32-bitová verze (R17.1) | 64-bitová verze (R17.1) | ||
| prostředí „v16 a starší“ | prostředí „v17“ | prostředí „v17“ | ||
| DSTV | ano | ano | ne | |
| Esa | ano | ano | ano | |
| Esa In | ano | ano | ne | |
| Etabs | ano | ano | ne | |
| Grafický formát (dwg...) | ano | ano | ano | |
| IFC 2x3 | ano | ano | ano | |
| SDNF | ano | ano | ano | |
| StepSteel | ano | ano | ne | |
| Tekla | ano | ano | ano | |
| Revit | ano | ano | ano (*1) | |
| XML | ano | ano | ano | |
(*1): Přímá výměna dat není v 64-bitové verzi zatím podporována
Zde uvádíme přehled podporovaných a nepodporovaných formátů pro export podle verzí a prostředí pro vyhodnocení výsledků.
(*1): Export výsledků není zatím v prostředí „v17“ podporován.
(*2): Export nových výsledek (výsledky „v17“) není v prostředí „v17“ podporován
(*3): Přímá výměna dat a export výsledků do souboru r2s nejsou v 64-bitové verzi zatím podporovány.
