Rozšíření IFC formátu

Industry Foundation Classes (IFC) je univerzální otevřený formát datového souboru, který je významným faktorem ve sdílení dat mezi aplikacemi - BIM (Building information modelling) a který je důležitý jak pro dodavatele software, tak pro jejich zákazníky. Tento formát umožňuje rychlou výměnu dat mezi různými aplikacemi a tím šetří drahocenný čas všech zainteresovaných stran. SCIA Engineer podporuje stávající verzi IFC2x3 TC1, model view definition: Coordination View 2.0. Následující stránky popisují podporované entity.

IFCzip formát

SCIA Engineerpodporuje pro export a import jak prosté IFC, tak IFCzip. IFCzip formát je zapakované prosté IFC. Komprimace a rozbalení dat během exportu a importu se provádí automaticky ve SCIA Engineer. Při importu je typ souboru (prosté IFC / IFCzip) také rozpoznán automaticky. Proto se pro import prostého IFC i IFCzip používá stejná funkce.

Import

Použijte Soubor > Import > IFC2x3.

Export

Použijte Soubor > Export > IFC 2x3 komprimovaný.

Reprezentace tvaru

Každý prvek, který se graficky zobrazuje, má alespoň jednu reprezentaci tvaru. V SCIA Engineer se při importu uvažuje pouze první z reprezentací. Hlavní podporovaná reprezentace tvaru těles je následující:

SweptSolid

plocha vytažená podél křivky.

Brep

těleso sestávající z povrchů.

CSG

výsledek logických operací mezi modely z těles.

Clipping

rozdíl vzniklý mezi tělesy vytaženými z plochy.

AdvancedSweptSolid

profil tažený podél křivky.

SectionedSpine

těleso vytvořené interpolací mezi dvěma definovanými profily

MappedRepresentation

definuje namapované položky, kopii stejných prvků.

Podporované prvky

Patra budovy

Aktuální verze SCIA Engineer plně podporuje jak export, tak import pater. Pokud jsou patra v projektu definována, pak se všechny dílce přiřadí do pater, kde jsou umístěna. Pokud je dílec přiřazen do více pater, pak se exportuje pouze do prvního. Pokud dílec není přiřazen do žádného patra, pak se exportuje do budovy samé. Pokud v projektu neexistují žádná patra, pak se ani žádná patra neexportují do IFC a všechny dílce jsou přiřazeny do budovy samé.

Během importu do SCIA Engineer se generují nativní patra na základě výšek definovaných v IFC souboru. Pokud v IFC žádné výšky nejsou zadány, patra se generují na základě polohy . Pokud jsou patra promíchána - tj. výšky jsou někde zadány a někde ne - může být výsledek náhodný.

Čárový rastr

Exportovány jsou pouze kruhové a pravoúhlé 2D rastry a pravoúhlé 3D rastry. Pravoúhlý 3D rastr se exportuje jako sada 2D rastrů, protože IFC formát 3D rastr nepodporuje. Import rastrů není podporován.

CAD vrstva

SCIA Engineer podporuje export a import CAD vrstev pro řadu prvků. Následující tabulka shrnuje pravidla:

Všechny prvky uvedené v tabulce jsou exportovány a barevnou geometrickou reprezentací. Barva se řídí podle definice vrstvy.

Materiál

Pokud se jméno materiálu v souboru IFC neshoduje s normovým jménem, je třeba definovat konverzní tabulku materiálů v dialogu importu. Pro prvním otevření souboru s definovanou tabulkou je k dispozici tlačítko Vyberte soubor ... Pro následné úpravy je zde tlačítko Upravit. Soubor má příponu *.con a jedná se o prostý textový soubor, např.:

[materials]

;

Concrete1=C12/15

Concrete2=C25/30

První ze jmen je jméno materiálu v souboru IFC a druhé jméno je normové jméno materiálu, jak je použito ve SCIA Engineer. Je třeba zohlednit všechny znaky.

Pruty

Pro export nosníků a sloupů podporuje SCIA Engineer reprezentace SweptSolid, Clipping, SectionedSpine a Brep. Pro import jsou podporovány SweptSolid, Clipping, Brep a CSG. V následující tabulce je na levé straně seznam tvarů geometrie 1D dílců v SCIA Engineer a na pravé straně je seznam podporovaných reprezentací pro ten který tvar geometrie.

Pokud má nosník v konstrukčním modelu zadané zkosení Ry nebo Rz, pak se nosník exportuje s reprezentací Clipping.

Výchozí pravidla pro import entit s různými reprezentacemi jsou:

Následující tabulka definuje pravidla pro export a import 1D dílců s různým CAD typem.

Podporované profily

SCIA Engineer podporuje následující IFC třídy pro definici profilů:

IfcArbitraryClosedProfileDef

IfcArbitraryClosedProfileDefWithVoids

IfcCompositeProfileDef

IfcDerivedProfileDef

IfcCenterLineProfileDef

Parametrizované profily

IfcAsymetricIShapeProfileDef

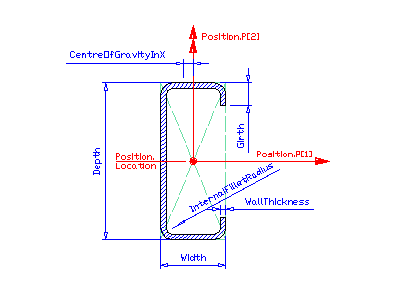

IfcCShapeProfileDef

IfcCircleHollowProfileDef

IfcCircleProfileDef

IfcCraneRailAShapeProfileDef

IfcCraneRailFShapeProfileDef

IfcIShapeProfileDef

IfcLShapeProfileDef

IfcRectangleHollowProfileDef

IfcRectangleProfileDef

IfcTShapeProfielDef

IfcUShapeProfileDef

IfcZShapeProfileDef

Export profilů

Následující tabulky shrnují jak se ze SCIA Engineer exportují průřezy.

Numerické profily nemají žádný povrch a tak nejsou pro „model view definition CV2.0“ podporovány.

Import průřezů

Pokud je v knihovně průřezů nalezeno jméno průřezu, je průřez automaticky propojen s databází SCIA Engineer. Následující tabulka shrnuje pravidla pro import průfilů, jejichž jméno není rozpoznáno:

Otvor v 1D dílcii

Všechny otvory v 1D dílcích se exportují jako IfcOpeningElement s parametrickým nebo obecným profilem. Je-li nastaveno opakování, všechny otvory se exportují jako samostatné objekty. V aktuální verzi není podporována mapovaná reprezentace.

SCIA Engineer podporuje import IfcOpeningElement s reprezentací SweptSolid v 1D dílci s reprezentací SweptSolid jako nativní otvor.

Plochy

Při exportu přímých a kruhových stěn a rovných desek SCIA Engineer podporuje reprezentaci SweptSolid a Brep. Při exportu s reprezentací SweptSolid není zohledněn konstrukční tvar 2D dílce. Zakřivené stěny a skořepiny se exportují vždy jako Brep. Pro import jsou podporovány reprezentace SweptSolid, Clipping, Brep a CSG. V následující tabulce je na levé straně seznam reprezentací v IFC souboru a na pravé straně stručný popis výsledku po importu do SCIA Engineer.

V následující tabulce jsou uvedena pravidla pro export a import objektů:

Otvory a podoblasti

Otvory a podoblasti se vždy exportují jako IfcOpeningElement typu „opening“ nebo „recess“. Tloušťka podooblasti musí být menší než tloušťka hlavní desky či stěny. Pokud je podoblast tlustší než deska či stěna, není podoblast zohledněna a model je exportován bez podoblasti.

Všechny prvky IfcOpeningElement definované s reprezentací SweptSolid v rovných stěnách a deskách se importují správně jako nativní otvory a podoblasti SCIA Engineer. Pokud jsou prvky otvorů definovány jako Brep, ve výpočtovém tvaru se nenaimportuje žádný otvor, ale ve většině případů bude otvor přítomen v konstrukčním tvaru.

Pokud se otvor be 2D dílci modeluje jako ořez, neexportuje se žádný otvor. To znamená, že pro reprezentaci SweptSolid se exportuje celý zadaný dílec (bez ořezů), pro Brep se exportuje správný tvar (s ořezy).

Části ocelových přípojů

SCIA Engineer podporuje export plochých částí ocelových přípojů, úhelníků a výztuh do IFC jako nezávislých desek (IfcPlate), informací o svarech (IfcFastener) a šroubů (IfcMechanicalFastener). Každé desce je přidělen materiál definovaný ve SCIA Engineer. Desky se exportují jako Sweptsolid nebo Brep zatímco šrouby jako Brep. Všechny šrouby sestavy šroubů jsou definovány jako namapované položky.

Seznam desek:

horní, spodní a diagonální výztuha,

koncová, výztužná (proti ztrátě stability) a patní deska,

náběh,

výztuha stojiny,

rozšíření pásnice atd.

Výztuž v betonu

Výchozí nastavení pro export výztuže v betonu a volných výztužných prutů je reprezentace AdvancedSweptSolid. Pokud uživatel zvolí export jako Brep, je všechny výztuž vyexportována s hraniční reprezentací.

Výztuž 1D zóny se exportuje s přesahujícími kotevními délkami To může způsobit problémy při importu do jiné aplikace. Lze to obejít tím, že se výztuž převede na volné výztužné pruty.

Výztuž 1D dílců a volné výztužné pruty se vždy exportují jako IfcReinforcingBar. Volní výztužné pruty se zadaným opakováním a třmínky se exportují jako jeden výztužný prut s namapovanými položkami. 2D výztuž se vždy exportuje jako IfcReinforcingMesh.

Jak IfcReinforcingBar, tak IfcReinforcingMesh definované s reprezentací AdvancedSweptSolid se do SCIA Engineer importují jako volné výztužné pruty. Pokud má výztužný prut nebo síť zadány namapované položky, všechny namapované položky se stejnou geometrií a vzdáleností se importují jako volný prut s příslušným opakováním. Pokud jsou výztužný prut nebo síť zadány Brep, pak se importují jako obecné těleso.

Kabely

Předpínací kabely se soudržností i bez ní se exportují jako AdvancedSweptSolid nebo Brep. Pro import do nativního prvku ve SCIA Engineer je podporována pouze reprezentace AdvancedSweptSolid. Kabel s reprezentací Brep se importuje jako obecné těleso.

V IFC nelze definovat počet prvků (lan) v kabelu ani počet kabelů ve skupině. Průměr kabelu se bere z materiálových vlastností předpínacího lana. V důsledku se každý kabel exportuje se spočteným průměrem ze součtu počtu lan v kabelu a počtu kabelů ve slupině. Avšak při importu se uvažuje pouze průměr zadaný v materiálových vlastnostech (tj. průměr jendoho lana v kabelu).

Základové patky

Podpory typu základová patka se do IFC exportují jako IfcFooting. Podporovanou reprezentací je pouze Brep. Všechny patky se importují do SCIA Engineer jako obecná tělesa.

Atributy

SCIA Engineer podporuje export zadaných atributů z funkcí Atributy pro 1D a 2D dílce, výztuž, kabely a základové patky. Všechny atributy se exportují jako skupina vlastností pod názvem „Zadáno uživatelem“. Import uživatelem zadaných skupin vlastností není podporován.

BIM vlastnosti

Vlastnosti BIM jsou novou vlastností, která je ve výchozím nastavení po importu IFC zapne. Je-li tato možnost zapnuta, ve vlastnostech dílce (1D i 2D) a ve vlastnostech obecného tělesa se objeví nová skupina vlastností (vlastnosti BIM). Má dvě hlavní části. První jsou pokročilé možnosti pro export jednotlivých prvků. Druhou je podskupina Atributy.

Pokročilé možnosti pro export se liší pro různé prvky, např. položka profil je k dispozici pouze pro přímý 1D prvek s geometrií SweptSolid. Prvek se exportuje podle nastavení ve vlastnostech BIM a nikoli podle pravidel nastavených v dialogu pro export. Pokud je hodnota nastavena na výchozí hodnotu, znamená to, že prvky se exportují podle pravidel zadaných v dialogu pro export.

Reprezentace tvaru - výběr reprezentace tvaru pro konkrétní prvek, který se bude exportovat s .jinou reprezentací, než je nastaveno v dialogu pro export.

Profil - výběr toho, jak se exportuje profil. Konkrétní nosník se exportuje s profilem zadaným ve vlastnostech BIM a nikoli podle globálního nastavení v dialogu pro export.

IFC entita - možnost změnit typ objektu, např. skořepina se ve výchozím nastavení exportuje jako IfcSlab, ale uživatel ji chce exportovat jako IfcWall.

Atributy

Jedním ze způsobů, jak v IFC souboru uchovat rozšíření informace o entitě je připojení „sady vlastností“ "PropertySet". „Společná sada vlastností“ "Common Property Set" označuje sadu vlastností pro konkrétní entity definované ve specifikaci IFC2x3. Jméno sady je nastavené jako Pset_*Common kde * je entita, pro kterou je sada definovaná, např. Pset_BeamCommon pro nosníky.SCIA Engineer podporuje “Common Property Set” pro všechny 1D dílce exportované jako IfcBeam, IfcMember nebo IfcColumn, všechny 2D dílce exportované jako IfcWallStandardCase nebo IfcSlab a všechna obecná tělesa exportovaná jako IfcWall.

Dialog importu

SCIA Engineer nabízí několik možností jak importovat IFC model. Uživatel si může vybrat, které objekty budou importovány a jak. V této kapitole budou popsány všechny možnosti importu.

Import entit

1D dílce - je-li zapnuto, importovány jsou všechny nosníky (IfcBeam), dílce (IfcMember) a sloupy (IfcColumn). Je-li vypnuto, neimportuje se žádný nosník, dílec ani sloup.

2D dílce - je-li zapnuto, importovány jsou všechny stěny (IfcWallStandardCase a IfcWall) a desky (IfcSlab). Je-li vypnuto, neimportuje se žádná stěna ani deska.

Výztuž - je-li zapnuto, importována je veškerá výztuž (IfcReinforcingBar a IfcReinforcingMesh). Je-li vypnuto, neimportuje se žádná výztuž.

Tendons - je-li zapnuto, importovány jsou všechny kabely (IfcTendon) podle nastavení ve skupině Kabely. Je-li vypnuto, je skupina Kabely nepřístupná a žádný kabel se neimportuje.

Jiné - je-li zapnuto, importovány jsou všechny další objekty (IfcFooting, IfcMechanicalFastener, IfcPlate, atd.), které se obvykle importují jako obecná tělesa. Je-li vypnuto, žádné výše uvedené objekty se neimportují.

Kabely

jako vnitřní (se soudržností) - všechny prvky IfcTendon definované v IFC souboru se importují do SCIA Engineer jako nativní kabely se soudržností.

jako volné (bez soudržnosti) - všechny prvky IfcTendon definované v IFC souboru se importují do SCIA Engineer jako nativní kabely bez soudržnosti.

Patra

Importovat patra - je-li zapnuto, všechna patra budovy (IfcBuildingStorey) se importují do SCIA Engineer jako nativní patra. Je-li vypnuto, neimportují se žádná patra.

Geometrie

jako dílce - všechny podporované dílce s reprezentací SweptSolid se importují do SCIA Engineer jako nativní objekty.

jako referenční model - všechny objekty se importují jako obecná tělesa.

Pouze výpočtový tvar - je-li zapnuto, všechny prvky se importují bez oříznutí. Je-li vypnuto, importuje se úplný konstrukční model. Vytvoření konstrukčního tvaru může být časově náročné. Tato možnost se doporučuje pro případ, kdy je potřeba pouze model pro analýzu.

Spustit rozpoznávač dílců - je-li zapnuto, je po importu IFC souboru spuštěno rozpoznávání dílců a všechny podporované dílce (nosníky, sloupy. stěny a desky), které se importovaly jako obecná tělesa se tento rozpoznávač snaží převést na nativní prvky. Po dokončení převodu je zobrazen protokol.

Tabulka materiálů

Viz popis výše.

Národní norma

Protože IFC soubor nestanoví žádnou normu, je nutné ji zvolit před importem. Aktuální nastavená norma se zobrazuje jako národní vlajka. Pokud ji chcete změnit, klepněte tlačítko [Změnit...]

Postup importu

Po potvrzení dialogu s možnostmi importu IFC se zobrazí ukazatel postupu s celkovým počtem entit a již načteným počtem entit.

Na závěr se zobrazí protokol o importu.

Na levé straně je seznam importovaných objektů a jejich počet. Na pravé straně je prostor pro případné chyby a oznámení.

Dialog exportu

SCIA Engineer nabízí několik možností jak exportovat model do IFC souboru. Uživatel si může vybrat, které objekty budou exportovány a jak. V této kapitole budou popsány všechny možnosti exportu.

Nastavení projektu

Definice zobrazení - SCIA Engineer nyní podporuje pouze Coordination View.

Jednotky - nastavení jednotek pro délku, nejčastější jednotkou jsou milimetry.

Exportované entity

1D dílce - je-li zapnuto, do IFC souboru se exportují všechny nosníky a sloupy. Je-li vypnuto, neexportuje se žádný nosník ani sloup.

2D dílce - je-li zapnuto, do IFC souboru se exportují všechny stěny, desky a skořepiny. Je-li vypnuto, neexportuje se žádná stěna, deska ani skořepina.

Obecná tělesa - je-li zapnuto, do IFC souboru se exportují všechna obecná tělesa. Je-li vypnuto, neexportuje se žádné obecné těleso.

Ocelové přípoje - je-li zapnuto, do IFC souboru se exportují všechny ocelové přípoje. Je-li vypnuto, neexportují se žádné části ocelových přípojů, ani šrouby.

Výztuhy - je-li zapnuto, do IFC souboru se exportují všechny výztuhy. Je-li vypnuto, neexportují se žádné výztuhy.

1D výztuž - je-li zapnuto, do IFC souboru se exportují všechny výztužné pruty 1D dílců a všechny volné pruty výztuže. Je-li vypnuto, žádná výztuž se neexportuje.

2D výztuž - je-li zapnuto, do IFC souboru se exportuje výztuž 2D dílců. Je-li vypnuto, neexportují se žádné výztužné sítě.

Kabely - je-li zapnuto, do IFC souboru se exportují všechny kabely (se soudržností i bez soudržnosti). Je-li vypnuto, neexportují se žádné kabely.

Základové patky - je-li zapnuto, do IFC souboru se exportují všechny základové patky. Je-li vypnuto, neexportují se žádné základové patky.

Atributy - je-li zapnuto, do IFC souboru se exportují IFC atributy (common property set) a SCIA Engineer atributy. Je-li vypnuto, neexportují se žádné atributy.

Čárové rastry - je-li zapnuto, do IFC souboru se exportují všechny čárové rastry definované v projektu. Je-li vypnuto, neexportují se žádné čárové rastry.

Pruty (1D dílce)

SweptSolid - všechny přímé prizmatické nosníky se exportují průřezem a jeho vytažením (po délce nosníku). Je -li to možné, průřez se exportuje jako parametrický.

SweptSolid, bez použití parametrických průřezů - všechny přímé prizmatické nosníky se exportují průřezem a jeho vytažením (po délce nosníku). Všechny parametrické průřezy se exportují jako uzavřené obecné průřezy.

Brep - všechny nosníky se exportují jako těleso s povrchy bez jakékoli informace o průřezu a délce.

Použít reprezentaci „SectionedSpine“ - je-li zapnuto, všechny náběhy a nosníky s proměnným průřezem se exportují jako tělesa interpolovaná mezi dvěma profily. Je-li vypnuto, všechny náběhy a nosníky s proměnným průřezem se exportují jako Brep.

Reprezentace SectionedSpine není součástí Coordination View 2.0.

Plochy

SweptSolid - všechny 2D dílce se exportují geometrií a tloušťkou.

Brep - všechny 2D dílce se exportují jako těleso s povrchy bez jakékoli informace o rozměrech.

1D výztuž

SweptSolid - veškerá výztuž 1D dílců a volné výztužné pruty se exportují s reprezentací AdvancedSweptSolid.

Brep - veškerá výztuž 1D dílců a volné výztužné pruty se exportují jako tělesa s povrchy bez informací o průměru a vzdálenosti mezi jednotlivými pruty.

2D výztuž

SweptSolid - veškerá výztuž 2D dílců se exportuje s reprezentací AdvancedSweptSolid.

Brep - veškerá výztuž 2D dílců se exportuje jako tělesa s povrchy bez informací o průměru a vzdálenosti mezi jednotlivými pruty.

Kabely

SweptSolid - všechny kabely bez soudržnosti i se soudržností (vnitřní i volné) se exportují s reprezentací AdvancedSweptSolid.

Brep - všechny kabely bez soudržnosti i se soudržností (vnitřní i volné) se exportují jako tělesa s povrchem bez informací o průměru a vzdálenosti mezi sebou.

Postup exportu

Po potvrzení dialogu s možnostmi exportu IFC se zobrazí ukazatel postupu s celkovým počtem entit a již exportovaných počtem entit.

Na závěr se zobrazí protokol o exportu.

Na levé straně je seznam exportovaných objektů a jejich počet. Na pravé straně je prostor pro případné chyby a oznámení.
