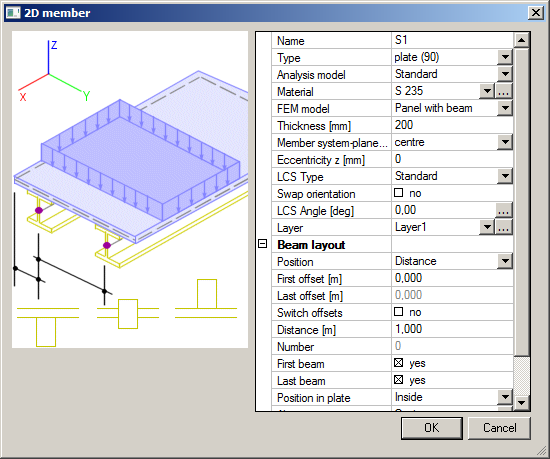

Pro tento typ zatěžovacího panelu se musí definovat vlastnosti pro desku i nosník. Vlastnosti panelu jsou stejné jako u standardní desky. Směr nosníků je závislý na LSS desky. Nosníky jsou vždy rovnoběžné s lokální osou x.
Pozice
- Vzdálenost – vzdálenost mezi nosníky
- Počet – počet nosníků
- Šířka – určuje šířku mezi nosníky (tento způsob zadání je podobný volbě Vzdálenost, ale pracuje s jinými parametry)
- Genericky – poloha každého nosníku se zadává samostatně
První odsazení
- určuje vzdálenost mezi prvním nosníkem a okrajem panelu
Poslední odsazení
- určuje vzdálenost mezi posledním nosníkem a okrajem panelu
Přepnout odsazení
- prohodí první a poslední odsazení
Vzdálenost
- určuje vzdálenost mezi nosníky
Počet
- počet generovaných nosníků
První nosník
- určuje, zda se vkládá první nosník
Poslední nosník
- určuje, zda se vkládá poslední nosník
Pozice v desce
- určuje polohu nosníků v desce - uvnitř, vně
Zarovnání
- určuje zarovnání nosníků
Excentricita nosníků Z [mm]
- excentricita nosníků
Vybrat všechny pruty generátoru
- je-li zapnuto, všechny nosníky e vyberou automaticky; je-li vypnuto, uživatel může požadované nosníky vybrat

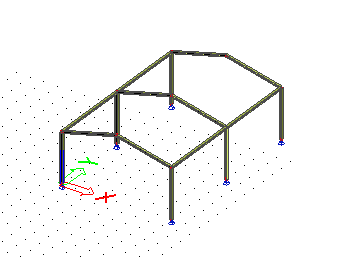

1. Zadejte jednoduchou ocelovou halu.

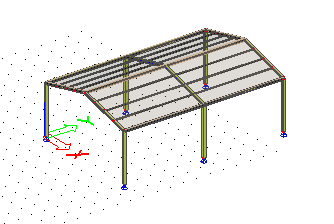

2. Otevřete servis Konstrukce > Zatěžovací panel > Panel s rovnoběžnými nosníky a zadejte panely na střechu haly.

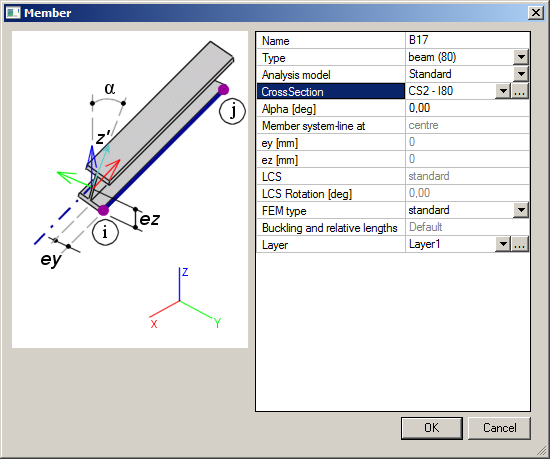

3. Zadejte vlastnosti nosníků v dialogu Dílec.
4. Použijte volbu Přepnout odsazení a nastavte nulové odsazení na obou panelech u hřebene střechy. Tj. zaškrtněte Přepnout odsazení a zadejte Poslední odsazení rovné nule.
5. Vyberte jeden z panelů a zrušte zaškrtnutí u volby První nosník a Poslední nosník.
6. Vyberte další a zrušte zaškrtnutí u nosníku na konci střechy.
7. Vyberte jeden z panelů a zadejte otvor pomocí funkce 2D dílec > Komponenty 2D dílce > Otvor nebo Zatěžovací panel > Zatížení do okrajů otvoru (nezaškrtávejte volbu Otvor).

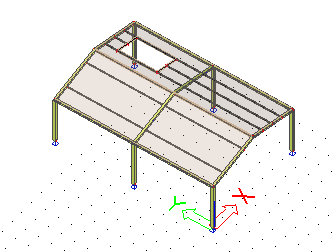

8. Vyberte další panel, změňte parametr Rozvržení prutu - Pozice na Genericky. Ve vlastnostech se zobrazí nová položka Editor. Spusťte Editor pomocí tlačítka se třemi tečkami.

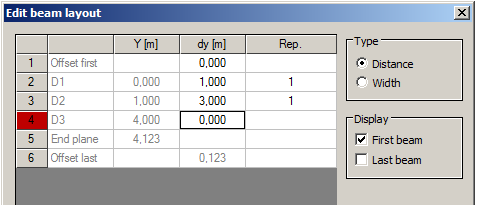

9. Změňte polohu nosníku a potvrďte tlačítkem [OK].
10. Otevřete servis Zatížení a zadejte jeden stálý zatěžovací stav typu Standard.
11. V zatěžovacím stavu LC2 zadejte na všechny panely Plošné zatížení na 2D dílce.

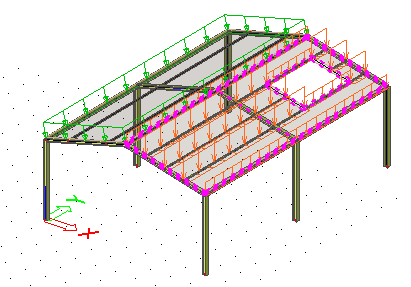

12. Vyberte panel s otvorem a v jeho vlastnostech klepněte na tlačítko akce Generovat zatížení. Na všech nosnících je vygenerováno liniové zatížení.

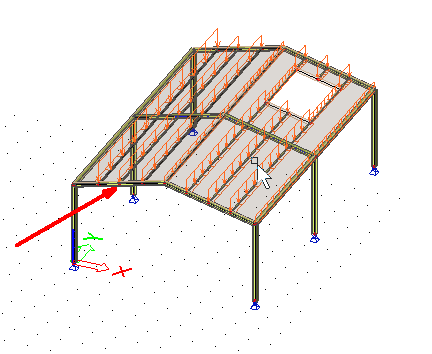

13. Spusťte výpočet a vygenerujte liniová zatížení na celé konstrukci.
14. Zadejte nosník mezi nosníky panelu s nosníky v generické pozici.
15. Vyberte panel a zrušte zaškrtnutí u volby Vybrat všechny pruty do generátoru.
16. Klepněte na tlačítko akce Aktualizovat výběr nosníků, vyberte vložený nosník a ukončete funkci.
17. Nyní je nosník uveden v okně vlastností panelu Nosníky > Zahrnuto do generátoru zatížení.

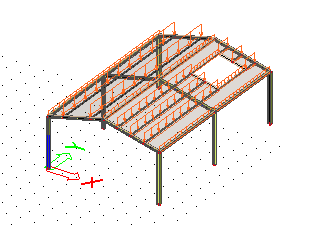

18. Spusťte znovu výpočet. Zatížení je vygenerováno na všech nosnících.
