Nastavení kombinací

Podle EN 1990 přílohy 2 a EN 1991-2 není nutné kombinovat každé nahodilé zatížení s ostatními. Přesná pravidla jsou uvedena odděleně pro jednotlivé druhy mostů a pro budovy. Ve výchozím nastavení jsou všechna tato pravidla povolena v souladu s normou EC-EN. Nicméně uživatel může vybrat tato pravidla v nastavení národní přílohy. Pokud nebude některé pravidlo označeno, bude kombinace ignorovat doporučení z EC-EN a dané pravidlo přeskočí.

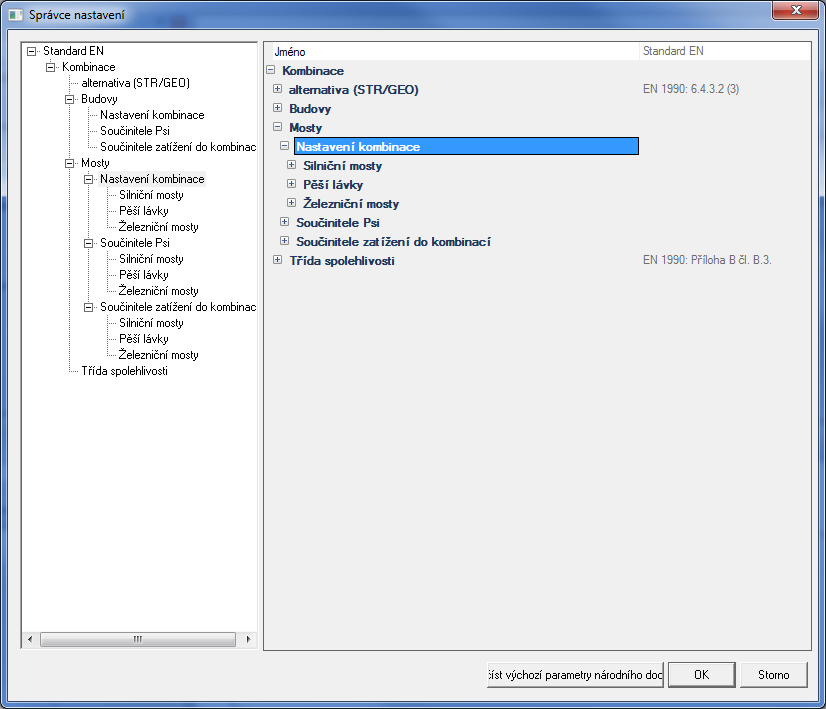

Zde jsou uvedena kombinační pravidla jak pro mosty, tak pro budovy.

Vybráním (umístěním kurzoru na) určitého pravidla se zobrazí pole s vysvětlivkou, kde se lze dozvědět více informací o zvolené hodnotě. Vysvětlivka obsahuje tři části: referenci, popis a použití.

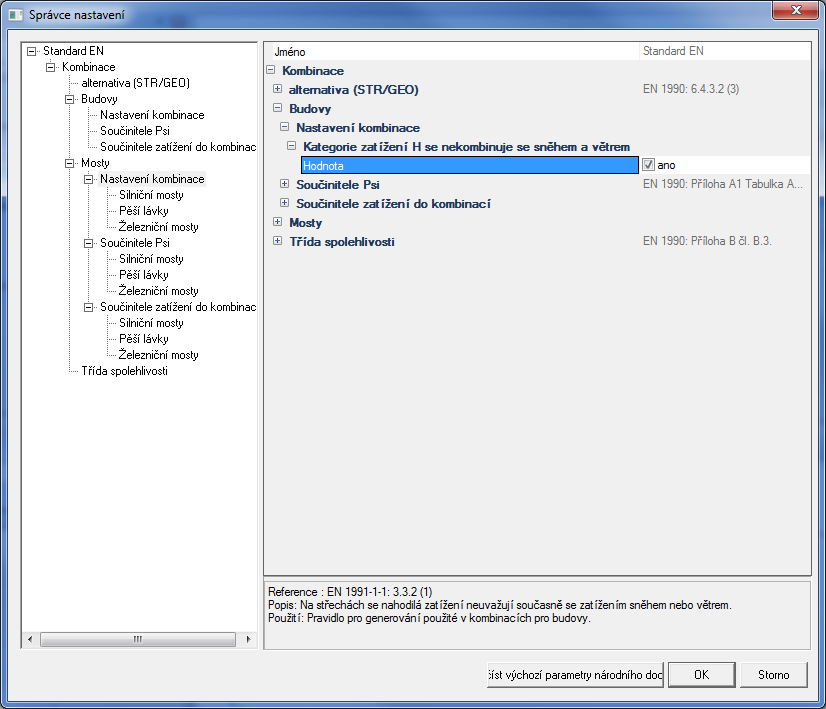

Kombinační pravidla pro budovy:

Pro budovy jsou dána následující kombinační pravidla:

Kategorie zatížení H se nekombinuje se sněhem a větrem

• Reference: EN 1.1.1991: 3.3.2 (1)
• Popis: Na střechách se nahodilá zatížení neuvažují současně se zatížením sněhem nebo větrem.
• Použití: Pravidlo pro generování použité v kombinacích pro budovy.

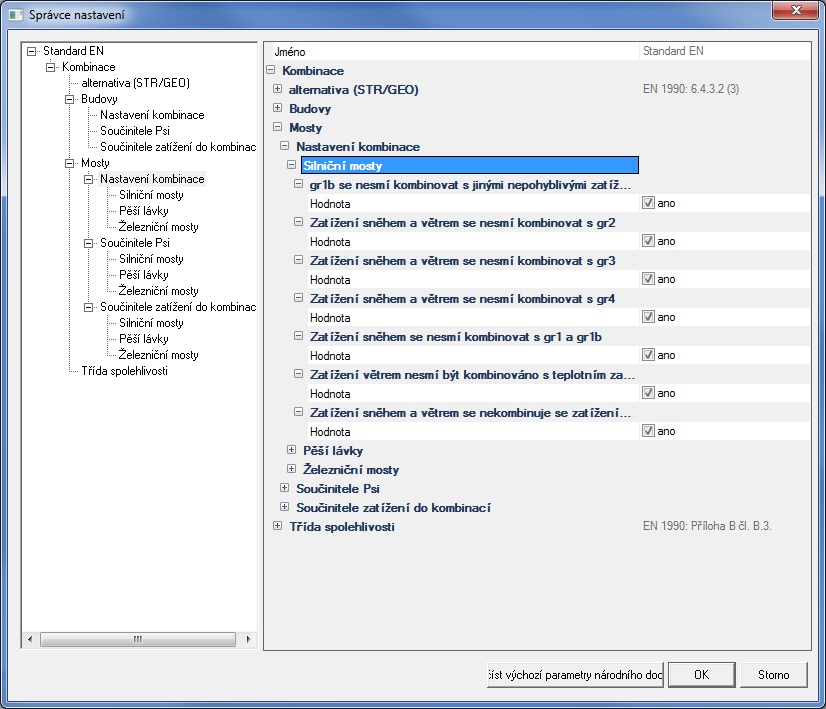

Kombinační pravidla pro silniční mosty:

Pro silniční mosty jsou dána následující kombinační pravidla:

gr1b se nesmí kombinovat s jinými nepohyblivými zatížení

• Reference: EN 1990: Příloha A2 A2.2.2 (2)
• Popis: Zatěžovací model 2 (nebo přidružená skupina zatížení gr1b) a koncentrované zatížení Q_fwk (viz 5.3.2.2 v EN 1991-2) na pěších cestách se nemusí kombinovat s jiným nahodilým zatížením zatížením jiným než od dopravy.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení sněhem a větrem se nesmí kombinovat s gr2

• Reference: EN 1990: Příloha A2 A2.2.2 (3)
• Popis: Zatížení sněhem ani zatížení větrem se nemusí kombinovat s brzdnými silami ani se silami od zrychlení nebo s odstředivými silami nebo s přidruženou skupinou sil gr2.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení sněhem a větrem se nesmí kombinovat s gr3

• Reference: EN 1990: Příloha A2 A2.2.2 (3)
• Popis: Zatížení sněhem ani zatížení větrem se nemusí kombinovat se silami na pěší cestě a silami pruhu pro cyklisty nebo s přidruženou skupinou sil gr3.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení sněhem a větrem se nesmí kombinovat s gr4

• Reference: EN 1990: Příloha A2 A2.2.2 (3)
• Popis: Zatížení sněhem ani zatížení větrem se nemusí kombinovat se zatížením od davu (zatžovací model 4) nebo s přidruženou skupinou sil gr4.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení sněhem se nesmí kombinovat s gr1 a gr1b

• Reference: EN 1990: Příloha A2 A2.2.2 (4)
• Popis: Zatížení sněhem se nemusí kombinovat se zatěžovacími modely 1 a 2 nebo v přidruženými skupiny zatížení gr1a a gr1b pokud není stanoveno jinak pro určité zeměpisné oblasti.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení větrem nesmí být kombinováno s teplotním zatížením

• Reference: EN 1990: Příloha A2 A2.2.2 (6)
• Popis: Zatížení větrem a teplotní zatížení se neuvažují současně pokud není specifikováno jinak v místních klimatických podmínkách.
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

Zatížení sněhem a větrem se nekombinuje se zatížením od stavební činnosti

• Reference: EN 1990: Příloha A2 A2.2.1 (10)
• Popis: Zatížení sněhem a větrem se nemusejí uvažovat současně se zatíženími od stavební činnosti Qca (tj. zatíženími způsobenými pracujícími osobami).
• Použití: Pravidlo pro generování použité v kombinacích pro silniční mosty.

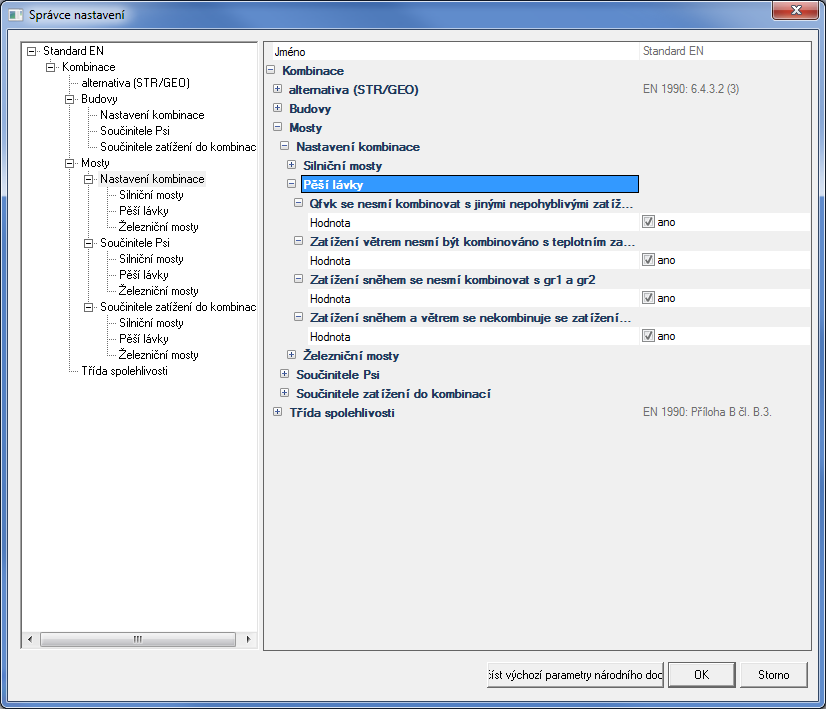

Kombinační pravidla pro lávky pro pěší:

Pro pěší lávky jsou dána následující kombinační pravidla:

Q_fvk se nesmí kombinovat s jinými nepohyblivými zatížení

• Reference: EN 1990: Příloha A2 A2.2.3 (1)
• Popis: Soustředěné zatížení Qfwk se nekombinuje s jiným nahodilým zatížením, které není od dopravy.
• Použití: Pravidlo pro generování použité v kombinacích pro pěší mosty.

Zatížení větrem nesmí být kombinováno s teplotním zatížením

• Reference: EN 1990: Příloha A2 A2.2.3 (2)
• Popis: Zatížení větrem a teplotní zatížení se neuvažují současně pokud není specifikováno jinak v místních klimatických podmínkách.
• Použití: Pravidlo pro generování použité v kombinacích pro pěší mosty.

Zatížení sněhem se nesmí kombinovat s gr1 a gr2

• Reference: EN 1990: Příloha A2 A2.2.3 (3)
• Popis: Zatížení sněhem se nemusejí kombinovat se skupinami zatížení gr1 a gr2 pro pěší mosty, pokud není stanoveno jinak pro určité zeměpisné oblasti a určité typy pěších mostů.
• Použití: Pravidlo pro generování použité v kombinacích pro pěší mosty.

Zatížení sněhem a větrem se nekombinuje se zatížením od stavební činnosti

• Reference: EN 1990: Příloha A2 A2.2.1 (10)
• Popis: Zatížení sněhem a větrem se nemusejí uvažovat současně se zatíženími od stavební činnosti Qca (tj. zatíženími způsobenými pracujícími osobami).
• Použití: Pravidlo pro generování použité v kombinacích pro pěší mosty.

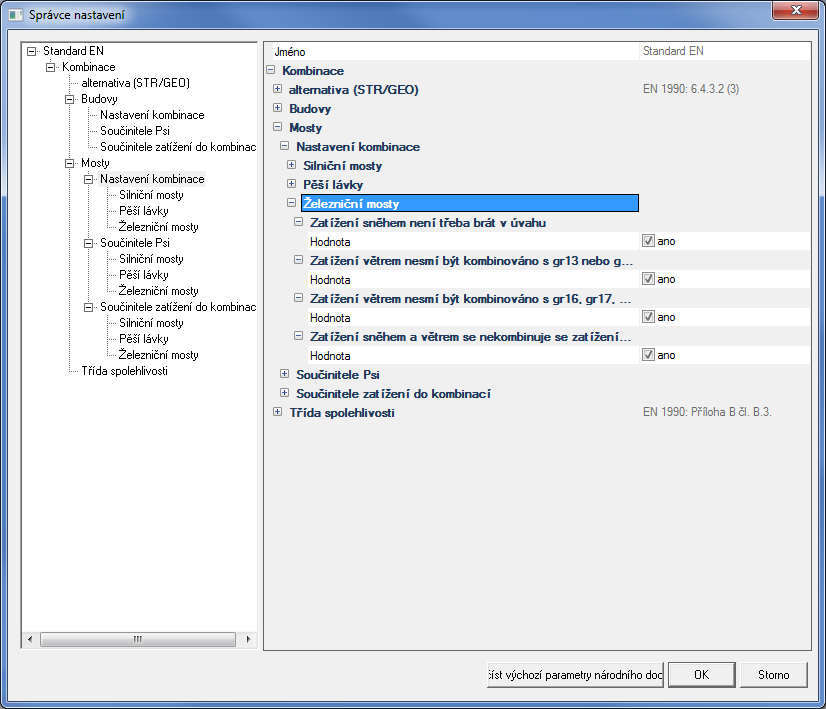

Kombinační pravidla pro železniční mosty:

Pro železniční mosty jsou dána následující kombinační pravidla:

Zatížení sněhem není třeba brát v úvahu

• Reference: EN 1990: Příloha A2 A2.2.4 (1)
• Popis: Zatížení sněhem není třeba zohlednit v kombinaci pro stálé návrhové situace ani pro přechodové návrhové situace po dokončení mostu, pokud není stanoveno jinak pro určité zeměpisné oblasti a určité typy železničních mostů.
• Použití: Pravidlo pro generování použité v kombinacích pro železniční mosty.

Zatížení větrem nesmí být kombinováno s gr13 nebo gr23

• Reference: EN 1990: Příloha A2 A2.2.4 (3)
• Popis: Zatížení větrem se nekombinuje se skupinami zatížení gr13 nebo gr23.
• Použití: Pravidlo pro generování použité v kombinacích pro železniční mosty.

Zatížení větrem nesmí být kombinováno s gr16, gr17, gr26, gr27

• Reference: EN 1990: Příloha A2 A2.2.4 (3)
• Popis: Zatížení větrem se nekombinuje se skupinami zatížení gr 16, gr 17, gr 26, gr 27.
• Použití: Pravidlo pro generování použité v kombinacích pro železniční mosty.

Zatížení sněhem a větrem se nekombinuje se zatížením od stavební činnosti

• Reference: EN 1990: Příloha A2 A2.2.1 (10)
• Popis: Zatížení sněhem a větrem se nemusejí uvažovat současně se zatíženími od stavební činnosti Qca (tj. zatíženími způsobenými pracujícími osobami).
• Použití: Pravidlo pro generování použité v kombinacích pro železniční mosty.
