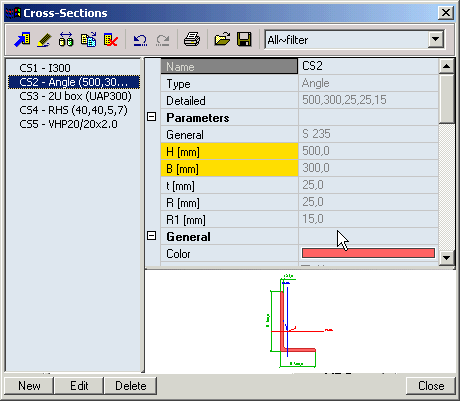

Správce sestává obecně z následujících částí:
|
Seznam definovaných entit dílčí databáze |
Seznam přináší všechny v aktuálním projektu doposud definované entity dané databáze. |
|
Tabulka vlastností |
Tato tabulka přináší stručný přehled parametrů databázové entity, která je právě vybraná v seznamu definovaných entit (viz výše). |
|
Grafické okno |
Toto okno ukazuje obrázek právě vybrané entity. |
|
Ovládací tlačítka |
Tlačítko dovolují provádět funkce, které správce databáze nabízí. |
|
Filtr |
Filtr umožňuje třídit položky, které se ve správci databáze vypisují. |
Seznam obsahuje všechny položky dané databáze, které byly doposud zadány do aktuálního projektu. Ve většině správců databáze je uvedeno pouze jméno položky. Někde však může seznam obsahovat ještě další informace.
Tabulka vlastností obsahuje parametry pro právě vybranou entitu v seznamu definovaných entit. Tabulka přináší rychlý stručný přehled parametrů. Některé parametry se zde dají přímo editovat. Normálně je však úprava parametrů prováděna pomocí editačního dialogu příslušného typu entity.
Toto okno obsahuje schématický obrázek právě vybrané entity, jejíž parametry jsou vypsány v tabulce vlastností. Okno má své pop-up menu. Menu poskytuje přístup k některým důležitým funkcím týkající se zobrazené entity.
Ve správci databáze je několik ovládacích tlačítek, které uživateli dovolují použít různé akce, které můžou být potvrzeny databázovými entitami:
|
tlačítko |
|
Význam |
|
[Nový] |
|
Toto tlačítko otevře dialog pro zadání nové entity, kde je možné definovat novou entitu a vložit ji do aktuálního projektu. Nově definovaná entita je vložena na konec seznamu definovaných entit. |
|
[Vložit] |
|
Toto tlačítko tedy otevře dialog pro novou entitu, kde nová entita může být definovaná a vložena do současného projektu. Ale nově definovaná entita je vložena před aktuálně vybranou entitu v seznamu definovaných entit. Tato vlastnost může být použita k tomu, aby entity byly v pořadí uživatelem definovaném a ne podle pořadí vkládání. |
|
[Opravit] |
|
Toto tlačítko otevře editační dialog pro právě vybranou entitu v Seznamu definovaných entit. Editační dialog umožňuje důkladný a detailní náhled na vlastnosti nebo editaci parametrů vybrané entity. |
|
[Mazat] |
|
Toto tlačítko umožňuje uživateli odstranit takové entity konkrétní databáze, které nejsou pro projekt dále potřebné. |
|
[Kopírovat] |
|
Toto tlačítko vytvoří kopii entity vybrané v Seznamu definovaných entit. |
|
[Systémová databáze] |
|
Umožňuje uživateli načíst položky ze standardní databáze systému. |
|
[Načít] |
|
Načte položku z externího souboru – z dříve vytvořené uživatelské databáze. |
|
[Uložit] |
|
Uloží položku do externího souboru – vytvoří uživatelskou databázi. |
|
[Textový výstup] |
|
Otevře okno náhledu a v něm zobrazí parametry entity vybrané v Seznamu definovaných entit. |
|
[Zavřít] |
|
Toto tlačítko má dvě funkce. Zaprvé nastaví právě vybranou položku v Seznamu definovaných entit jako výchozí. Zadruhé uzavře správce databáze. |
|
[Sjednotit] |
|
Toto tlačítko umožňuje uživateli vybrat položku ze seznamu definovaných položek, která bude sloučena s aktuálně vybranou položkou. Takto je možné se zbavit nadměrného počtu zdvojených položek, nebo založit jednu položku pro entity, které původně používali několik položek (např. přidělit jeden průřez prutům, které původně měli různé průřezy). |

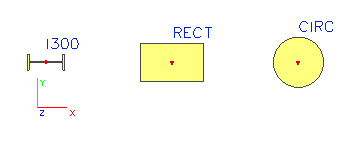

Předpokládejme, že máme definované tři pruty, každý z nich má jiný průřez.
Později můžete chtít sjednotit průřez dvou různých prutů, aby oba měly obdélníkový průřez. Zajisté můžete upravit vlastnosti prutu a změnit jeho průřez. Na druhou stranu někdy může být užitečnější „sjednotit" průřezy (a pokud je požadováno zbavit se opuštěného typu průřezu, který může být automaticky smazán z databáze).
Zavolejte funkci Sjednotit pro sloučení dvou průřezů v jeden. V našem příkladě proveďte následující:
vybrat obdélníkový průřez,
zavolat funkci Sjednotit,
vybrat I průřez,
potvrdit OK,

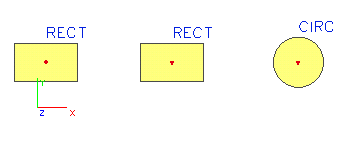

tento I-průřez je smazán z databáze projektu, dvěma prutům je přiřazen ten samý obdélníkový průřez.
Filtr umožňuje lepší přehlednost zobrazení dat ve Správci databází jestliže aktuální projekt obsahuje nadměrné množství definovaných entit jednotlivých typů. Filtr dovoluje omezit položky vypisované v seznamu definovaných entit na určitou množinu. Entity, které nesplní podmínku filtru, jsou skryty.
Poznámka: Někteří správcové databází mohou obsahovat ještě rozšířenou funkcionalitu, která je specifická pro tu kterou konkrétní databázi. V takovém případě může správce databáze obsahovat ještě další ovládací tlačítka.
Poznámka: Jméno jakékoliv položky v jakémkoliv správci databází může být maximálně 8 znaků dlouhé. Delší jména by neměla být používána a mohou být programem zkrácena.
