Dostupné parametry zobrazení
|
Karta Konstrukce |
Karta Popisy |
Karta Model |
|
Karta Zatížení / hmoty |
Karta Pohled |
Karta Různé |
Poznámka: Kromě základních skupin parametrů zobrazení může okno nastavení obsahovat také přepínače pro různá pokročilá data, jako jsou Data o oceli nebo Ocelové přípoje. Základní skupiny jsou popsány níže.
Poznámka: Následující seznam obsahuje dostupné parametry zobrazení. Je také nutno uvést, že ne všechny z nich jsou vždy nabídnuty v dialogovém okně Nastavení. Okno Nastavení nabízí pouze ty parametry, pro které již byly definovány příslušné entity. Např. dokud ve svém modelu nedefinujete alespoň jednu podporu, v dialogovém okně se neukazují parametry zobrazení pro podpory.
Pokud je tato volba zapnutá, při otevření servisu (ve stromové nabídce) se automaticky zobrazí příslušné entity. Pokud je tato volba vypnutá, při otevření servisu se nezobrazí žádné změny.
Určuje styl a barvu prvků modelu (nosníků, desek, skořepin atd.)
normální: je použito nastavení provedené v dialogovém okně Nastavení > Barvy/čáry,
barva dle vrstev: každý prvek je zobrazen v barvě vrstvy, do které náleží, všechny prvky přiřazené do stejné vrstvy mají stejnou barvu,
barva dle materiálů: každý prvek je zobrazen v barvě svého materiálu, všechny prvky ze stejného materiálu mají stejnou barvu,
barva dle průřezů: každý prvek je zobrazen v barvě svého průřezu, všechny prvky se stejným průřezem mají stejnou barvu,
podleCAD-typu: každý prvek je zobrazen v barvě odpovídající jeho CAD-typu.
Poznámka: Pokud např. dva materiály, dvě vrstvy nebo dva průřezy mají přiřazenou stejnou barvu, pak je stejná barva použita pro prvky s různou určující vlastností.
Pokud je tato volba zapnutá, kreslí se systémová čára (střednice).
Poznámka: Pokud je vypnutá tato volba i Povrch prvku, pak se celá konstrukce nezobrazí vůbec.
Určuje styl systémové čáry (střednice) prvku
Definice: Systémová čára je čára spojující uzly prvku. Tato čára je to, co definujete, když vkládáte nový prvek. Konečné prvky jsou tedy generovány na této systémové čáře. Referenční čára se shoduje se systémovou čárou, pokud není zadána excentricita prvku. Pokud je zadána excentricita, je referenční čára těžištní osou prvku. Pokud je excentricita zadaná, konečné prvky jsou stejně generovány na systémové čáře (a zadaná excentricita je použita v příslušných vzorcích konečných prvků). Pruh je zvýrazněná systémová čára. Nicméně, pruh není kreslen z uzlu do uzlu. Pouze znázorňuje prvek a ponechává kolem uzlu volné místo pro zobrazení dalších informací.

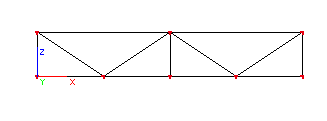

systémová čára: nakreslí se systémová čára prvku.

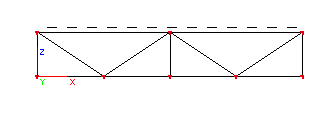

systémová čára + referenční čára: je zobrazena systémová čára (nepřerušeně) a možná referenční čára (čárkovaně)

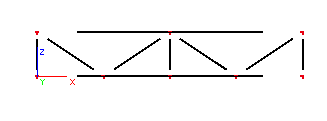

pruh: je vykreslena zvýrazněná „systémová čára“

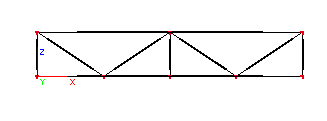

systémová čára + pruh: zobrazená systémová čára je zvýrazněna pruhem
Můžete definovat rozdílné parametry geometrie pro „výpočtový model“ vaší konstrukce a pro „CAD model“ vaší konstrukce. Výpočtový model je použit pro početní analýzu, CAD model může být použit pro kreslení, detaily, prezentování vašeho projektu, atd. Například můžete zadat rozdílné excentricity ve dvou modelech, můžete definovat odsazení na koncích prutů v CAD modelu, atd. Tento parametr říká programu, který model chcete vidět na obrazovce.
výpočtový model: k zobrazení konstrukce jsou použity parametry vztahující se k výpočtovému modelu
CADmodel: k zobrazení konstrukce jsou použity parametry vztahující se ke CAD modelu

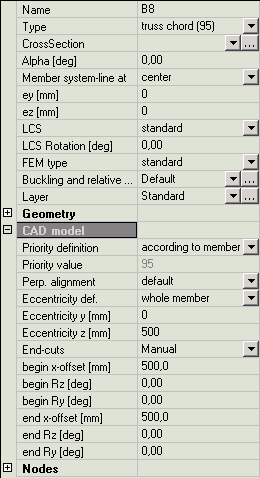

Příklad: Když otevřete tabulku vlastností prvku, parametry výpočtového modelu jsou v horní části tabulky. Parametry CAD modelu jsou seskupeny níže v tabulce pod hlavičkou CADmodel.
Určuje, zda má být zobrazen povrch prvků.
určuje styl zobrazení povrchu prvků
drátový: je zobrazeno pouze drátové schéma povrchu
skryté čáry: je spočítán skutečný povrch a ty čáry povrchu, které jsou v pohledu skryty, nejsou kresleny
rendrovaný s hranami: je zobrazen skutečný rendrovaný pohled s obrysovými hranami
rendrovaný: je zobrazen skutečný rendrovaný pohled
průhledný: povrch je vyplněn, ale je průhledný (tento styl provedení může být použit, např. když chcete ukázat navržené ocelové rámové přípoje - konstrukce může být průhledná, přípoj může být plně rendrovaný)
Příklad: Obrázek ukazuje kombinaci provedení transparentního stylu pro prut a zcela rendrovaný přípoj.
Tato volba určuje, zda má být zobrazen průřez prutu
Pokud je předchozí volba zapnuta, tato položka určuje styl zobrazení průřezu.
řez: uprostřed každého prutu je kreslen jeden řez. Řez je směrovaný 3D, tj. je zobrazen tak, jak je v konstrukci, a v některých pohledech nemusí být jasně poznatelný.
v rovině obrazovky: uprostřed každého prutu je kreslen jeden řez. Řez je transformován do roviny obrazovky tak, že je jasně poznatelný ve všech pohledech konstrukce.
rovnoběžně s XZ: kreslena je krátká část průmětu XZ povrchu prutu. V jiných pohledech, než je bokorys, může být řez stěží poznatelný.
rovnoběžně s XY: kreslena je krátká část průmětu XZ povrchu prutu. V jiných pohledech, než je půdorys, může být řez stěží poznatelný.
Karta Konstrukce > Skupina Uzly konstrukce
Je možno zobrazit nebo naopak skrýt uzly konečných prvků konstrukce. Zejména u velmi velkých modelů může být vhodné uzly skrýt, když se má vykreslit obraz celého modelu.
Určuje styl (tvar) značky uzlu.
Určuje velikost značky uzlu.
Karta Konstrukce > Skupina Parametry dílce
Jsou zobrazeny vzpěrné délky (ve všech směrech) pro jednotlivé pruty.
Pokud je zadána nelinearita prvku, je zobrazen symbol označující typ přiřazené nelinearity.
Jednotlivým prvkům (pouze tah, normální prut) lze přiřadit různé typy MKP a pokud je tato volba zaškrtnuta, zobrazuje se popis označující vybraný typ.
Karta Struktura > Skupina Síť
Zobrazuje se vygenerovaná síť (síť může být zobrazena pouze, pokud je již vygenerovaná).
Síť KP může být zjemněna na ručně definované ploše a definovaná zjemnění se zobrazují, pokud je tato volba zapnutá.
Poznámka: Síť konečných prvků může být zobrazena POUZE tehdy, pokud byl proveden aspoň jeden výpočet a jeho výsledky jsou stále dostupné.
Jsou zobrazeny osy lokálního souřadnicového systému jednotlivých uzlů.
Jsou zobrazeny osy lokálního souřadnicového systému jednotlivých prutů.
Jsou zobrazeny osy lokálního souřadnicového systému jednotlivých deskových a skořepinových prvků.
Jsou zobrazeny řezy (tj. řezy pro vyčíslení výsledků) na prutových prvcích.
Jsou zobrazeny řezy (tj. řezy pro vyčíslení výsledků) skrz desky/skořepiny.
Jestliže výpočet skončil neúspěšně, je zobrazeno problémové místo.
Řídí skupinu jako celek – pokud je tato volba zapnutá, jsou zobrazeny vybrané popisy, pokud je vypnutá, nejsou vidět žádné popisy skupiny.
Jméno, Jméno průřezu, Typ průřezu, Délka, Vrstva, Typ a priorita
Jednotlivé popisy odpovídají konkrétním položkám v tabulce vlastností prvku.
Význam je víceméně zřejmý.
Význam většiny zobrazených popisů je víceméně zřejmý.
Každá hrana desky má jedinečné číslo (jedinečné v rámci jedné desky) a tato čísla hran se zobrazují, pokud je tato volba zaškrtnutá.
viz výše
Čísla uzlů KP
Čísla konečných prutových prvků.
Čísla konečných plošných prvků.
Poznámka: Síť konečných prvků může být zobrazena POUZE tehdy, pokud byl proveden výpočet a jeho výsledky jsou dosud dostupné nebo pokud byla síť vygenerována pomocí funkce Výpočet > Generovat síť.
Zobrazit popisy, Jméno
Význam je víceméně zřejmý.
Popis vzpěrné délky včetně rozměrů.
Význam je víceméně zřejmý.
Popis zadaného typu nelinearity.
Pokud je tato volba zapnutá, při otevření servisu (ve stromové nabídce) se automaticky zobrazí příslušné entity. Pokud je tato volba vypnutá, při otevření servisu se nezobrazí žádné změny.
Význam většiny zobrazených popisů je víceméně zřejmý.
Význam většiny zobrazených popisů je víceméně zřejmý.
Zobrazí popis podpor.
Zobrazuje popis jiných dat modelu, jako jsou závěsy, příčná vazba apod. Tento parametr zobrazení slouží k zobrazí nebo skrytí popisu pro všechny typy dat modelu současně. Nelze připojit popis např. k pouze jednomu typu jiných dat modelu.
Pokud je tato volba zapnutá, při otevření servisu (ve stromové nabídce) se automaticky zobrazí příslušné entity. Pokud je tato volba vypnutá, při otevření servisu se nezobrazí žádné změny.
Zobrazit
Pokud není zaškrtnuto, zatížení není zobrazeno. Tato položka řídí celou kartu.
Zde můžete vybrat, který zatěžovací stav má být zobrazen.
Zobrazí zatěžovací polygon generátoru rovinného zatížení.
Zde můžete vybrat skupinu absencí, která má být zobrazena.
Karta Zatížení / hmoty > Skupiny pro jednotlivé typy zatížení
Význam většiny zobrazených popisů je víceméně zřejmý.
Tato položka řídí zobrazení popisů zatížení.
Pokud je zaškrtnuto, je ke každému zatěžovacímu podnětu (síla, moment, teplotní zatížení atd.) připojen název zatížení.
Ukazuje „vstupní“ hodnotu zatížení.
Viz poznámka níže.
Ukazuje „skutečnou“ hodnotu zatížení.
Viz poznámka níže.
Poznámka: Položky Hodnota a Hodnota pro výpočet jsou významné pro zatížení, které není zadáno přímo pomocí jeho silového nebo momentového podnětu, ale které bylo zadáno pomocí generátoru zatížení větrem, generátoru zatížení nebo jako předdefinované zatížení. Pro taková zatížení může systém SCIA Engineer zobrazit dva rozdílné typy dat. Za prvé může být zobrazena vstupní hodnota (např. šířka zatížení), tzn. hodnota. Za druhé může být zobrazeno vypočítané zatížení na metr délky (tj. hodnota pro výpočet).
Zobrazí hmoty.
Tato položka řídí zobrazení popisů hmot.
Pokud je zaškrtnuto, k symbolu hmoty se připojí jméno hmoty.
Ukazuje velikost hmoty.
Jestliže je tato položka zapnuta, nejsou v grafickém okně zobrazovány tooltipy. Nejsou tedy zobrazovány informace o entitě, která se právě nachází pod kurzorem. Tato volba může snížit dobu odezvy ve velkých projektech. Také zmenšuje velikost obrázků v Galerii obrázků.
Účinek této funkce se projeví až po obnovení obrazovky.
Jestliže je tato položka zapnuta, nejsou v grafickém okně uloženy žádné informace vrstev. Tato volba může snížit dobu odezvy ve velkých projektech. Také zmenšuje velikost obrázků v Galerii obrázků.
Pokud je však tato volba zapnutá, není možné např. exportovat výkres do DXF souboru včetně vrstev – exportuje se pouze jedna „univerzální“ vrstva.
Účinek této funkce se projeví až po obnovení obrazovky.
Na druhou stranu tato možnost vám nebrání používat např. aktivitu podle vrstev. Tato funkce je plně funkční bez ohledu na tento parametr.
Umožňuje uživateli číselně nastavit směr pohledu.
Zapíná nebo vypíná Ořezávací box.
Na prvcích se zobrazují grafy výsledků.
Zobrazí data související s fázemi výstavby.
Řídí skupinu jako celek – pokud je tato volba zapnutá, jsou zobrazeny vybrané popisy, pokud je vypnutá, nejsou vidět žádné popisy skupiny.
Jsou zobrazeny již existující prvky.
Zobrazeny jsou právě vzniklé prvky.
Jsou zobrazeny prvky, které ještě nevznikly.
Zobrazeny jsou prvky, které byly právě odejmuté.
Připojuje popisy lokální historie prutu.
Zobrazí síly v přípojích (ve spojení několika prutů).
Zobrazí popisy sil přípojů.
Řídí skupinu jako celek – pokud je tato volba zapnutá, jsou zobrazeny vybrané popisy, pokud je vypnutá, nejsou vidět žádné popisy skupiny.
K sílám přípojů je připojeno jméno.
