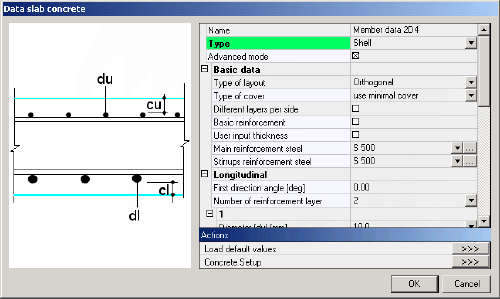

Rozšířený režim dialogu nastavení Data dílce nabízí všechny možné varianty.
Rozšířený režim se nastaví tím, že se zaškrtne položka Rozšířený režim v horní části dialogu.
Rozšířený režim umožňuje uživateli nastavit jakýkoliv parametr na jakoukoliv možnou hodnotu.
|
Jméno |
Definuje název dat dílce. |
|
Typ |
Specifikuje typ prvku. Vyberte „skořepina". |
|
Rozšířený režim |
V Rozšířeném režimu je tato možnost ZAPNUTA. |
|
Typ geometrie výztuže |
Pravoúhlý: Výztuž je uložena ve dvou kolmých směrech. Uživatelský: Uživatel může definovat až tři nezávislé směry výztuže. |
|
Typ krytí |
Použít minimální krytí: je použito minimální přípustné krytí. Uživatelsky definované: je použito uživatelsky definované krytí. |
|
Odlišné vrstvy na stranu |
Je-li tato položka ZAPNUTA, je možné definovat vlastnosti výztuže odděleně pro horní a dolní povrch prvku. |
|
Uživatelsky zadaná výztuž |
Tato možnost řídí používání uživatelem zadané výztuže v 2D návrzích. Je-li zapnuta, je pro uživatele otevřeno zadávání v poli Vzdálenost vložek. Přečtěte si také poznámku pod touto tabulkou. |
|
Uživatelsky definovaná tloušťka |
Je-li tato položka ZAPNUTA, je možné zadat tloušťku desky ručně. Tato ručně zadaná tloušťka je brána v úvahu ve fázi návrhu výztuže. Posudek však vždy bere v úvahu skutečnou tloušťku definované desky. |
|
Tloušťka |
Specifikuje tloušťku desky. Ručně zadávaná tloušťka desky může být užitečná například při renovaci, kdy je tloušťka modelované desky rozdílná pro návrh a pro posudek. Výchozí hodnota tloušťky je převzata ze zadání desky v hlavním grafickém okně programu SCIA Engineer. |
|
Ocel pro podélnou výztuž |
Specifikuje ocel použitou pro hlavní podélnou výztuž. |
|
Ocel pro třmínky |
Specifikuje ocel použitou pro příčnou výztuž. |
Poznámka: Uživatelsky zadaná výztuž: Uživatelsky zadaná výztuž v deskách se používá pro návrhy, kdy program vypočítává množství požadované výztuže – vypočítává množství, které je třeba navíc k tomu, jež požaduje uživatel. Když je navíc výztuž uživatelem specifikována a uživatel chce vložit nějakou skutečnou výztuž, program se ho zeptá, zda by měla být uživatelem zadaná výztuž přeměněna na skutečnou výztuž či nikoli. Program neumožňuje mít jak uživatelskou tak i skutečnou výztuž v desce zároveň. Takže jakmile je skutečná výztuž v konkrétní desce definována, je odstraněna uživatelská výztuž (tj. je buď přeměněna na skutečnou výztuž nebo je vymazána).
|
Počet směrů |
Je-li Typ uspořádání nastaven na Uživatelský, je možné vybrat, zda bude výztuž uspořádána ve dvou nebo třech směrech. Obvykle jsou používány dva směry. |
|
Počet vrstev výztuže |
Definuje celkový počet vrstev výztuže. Všechny pruty jedné vrstvy jsou uloženy ve stejném směru – tj. jsou rovnoběžné. |
|
Průměr (du) * |
Specifikuje průměr prutů výztuže. |
|
Úhel směru* |
Specifikuje úhel směru vrstvy. Uživatel si může zvolit mezi dříve definovanými úhly směrů. Není povoleno přiřadit tentýž úhel dvěma směrům. Tip: Algoritmus návrhu kontroluje určité minimální úhly mezi směry výztuže, aby se zajistilo přijatelné řešení návrhu. |
|
Typ krytí * |
Uživatel si může vybrat různé definice velikosti krytí: Vrstva na předchozí vrstvě: Jedna vrstva je uložena na druhé. Krytí z předchozí: Uživatel definuje krytí pomocí předchozí vrstvy. Krytí je odměřeno od povrchu jedné výztuže k povrchu druhé výztuže. Krytí od okraje: Uživatel definuje krytí od okraje desky. Vzdálenost z předchozí: Uživatel definuje vzdálenost od předchozí vrstvy. Vzdálenost je měřena od osy jednoho prutu výztuže k ose druhého prutu výztuže. Vzdálenost od okraje: Uživatel definuje vzdálenost od okraje desky. |
|
Krytí betonu (cu) * |
Zobrazuje hodnotu krytí nebo jí umožňuje vkládat. |
|
Vzdálenost prutů * |
Specifikuje vzdálenost mezi pruty v jedné vrstvě. |
Poznámka: Položky označené hvězdičkou musí být definovány pro každou vrstvu výztuže. Celkový počet vrstev výztuže určuje položka Počet vrstev výztuže.
|
Zadat pro strany |
Je možné definovat různé krytí pro jednotlivé strany desky. |
|
Třída prostředí |
Definuje třídu prostředí. |
|
Delta tb |
Definuje podmínky ovlivňující minimální hodnotu krytí (nevztahuje se na všechny normy). |
|
Beton |
Informuje o použité třídě betonu. |
|
Průměr kameniva |
Informuje o velikosti kameniva v betonu. |
|
Uživatelsky definovaný součinitel dotvarování |
Je-li tato položka ZAPNUTA, je možné zadat součinitel dotvarování ručně. |
|
Součinitel dotvarování |
Definuje hodnotu součinitele dotvarování. |
|
Relativní vlhkost |
Definuje relativní vlhkost prostředí. |
|
Čas vnesení zatížení |
Definuje ve dnech čas vnesení zatížení. |
|
Stáří betonu |
Specifikuje stáří betonu. |
|
Načíst výchozí hodnoty |
Načte výchozí hodnoty nastavené v dialogu Nastavení. |
|
Nastavení betonu |
Umožňuje uživateli nastavit parametry dialogu Nastavení. |
