Parametry související s nosníkem pro fyzický nelineární výpočet

Definujeme strukturu (její model). Není potřeba, aby bylo v tomto momentu definováno zatížení, ale nová funkce je již přidána v službě Struktura: Nosník– Data dílce pro FNL, to jest vlastnosti prutu potřebné k nelineárnímu výpočtu.

Data dílce pro FNL

Jméno

Určete data prutu.

Fyzikální nelineární tuhost

Pokud je ON, považujeme chování jednotlivého nosníku za fyzicky nelineární.

Pokud je OFF, zacházíme s nosníkem jako při standardních lineárních situacích..

Vyztužení vzaté z

Specifikujte vyztužení v nosníku.

Smysl tohoto individuálního nastavení je vysvětlen v následujícím textu.



Praktické použití Data dílce pro FNL

Poté, co jsou tyto data vložena, je nutno zodpovědět tyto dvě otázky:

(1)  "Chcete mít fyzikálně nelineární tuhost?"

Jeli tomu tak,:

(2)  "Jaký druh výztuže chcete: (i) žádná výztuž, (ii) pouze praktická (skutečná), (iii) pouze design (nebo požadované) oblasti, (iv) praktická a pokud není taková výztuž k nalezení, poté použít design As, nebo (v) pokud je postrádán design výztuže, poté použít praktické (skutečné) zatížení?"



Individuální nastavení používá své vlastní symboly v grafickém okně, a tak můžeme okamžitě vidět, jaký druh výztuže je uvažován pro výpočet.



Bez výztuže

Design As

Praktická (skutečná) výztuž



Můžeme říci, že zde nebude výztuž. To znamená, že můžeme nemít výztuž a stále můžeme provést nelineární výpočet. Je to rozumná volba například pro zdivo nebo pro prostý beton.

Nicméně, normálně můžeme říct, že Fyzikální (ageometrické) nelineární výpočty by měly být vypočteny pro "POUZE skutečná" vyztužení nebo pro nastavení "1. skutečná,2. návrhováAs."

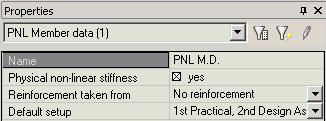

Vyberme "1. skutečná,2. návrhováAs ". Nemáme vypočteno nebo definováno vyztužení, takže program zvolí "Bez výztuže". Ale, počáteční nastavení je "1.skutečná,2. návrhováAs ". Obě tyto "hodnoty" můžete vidět v přehledu vlastností. Program nenašel žádnou výztuž, proto vybral volbu "Bez výztuže". Ale také připomíná prvotní nastavení.



Doposud jsme definovali strukturu (její model). Nyní vytvoříme zatěžovací stav: například vlastní tíha. Vytvořme běžnou kombinaci obsahující to se součinitelem zatížení nastaveným například na 1,3. Poté definujeme nelineární kombinaci ještě jednou s faktorem zatížení 1,3. A začne výpočet – ten lineární.

Toto nám dává lineární řešení, které je nezbytné právě pro návrh výztuže. Nyní uděláme návrh výztuže pro výpočet běžné kombinace. Otevřete servis Pokročilý beton a začněte s funkcí Prut>Návrh prutu>Návrh. Vyberte nosník (-y), se kterými má být počítáno a zmáčkněte Akční tlačítko [Obnovit]. Požadované oblasti zatížení jsou vypočítány a (v závislosti na úpravě parametrů zobrazení) zobrazeny. Pokud jsou požadovány, za účelem vidět Dílce pro FNL symbol, můžeme otevřít Dialog nastavení parametrů zobrazení a vybrat volbu Nelinearity dílců v záložce Struktura.

Nyní můžeme znova začít s výpočtem. Tentokrát můžeme nechat běžet nelineární výpočet a proto nesmíme zapomenout upravit jemnější konečný prvek pletiva. Program našel:

"Nynější status ‘Vyztužení vzaté z ’ ‘Nosníku – Dílce pro FNL ’ je rozdílné než výchozí nastavení. Budete chtít změnit nastavení zpět na výchozí?"

Řekněme "Ano", program dokončí výpočet, zregeneruje grafické okno a my můžeme vidět nový symbol pro "Data dílce pro FNL". Program právě vykonal fyzický nelineární výpočet pro návrh (požadovaný) oblastí vyztužení.

Výsledky se nemohou zhodnotit v servisu Pokročilý beton, protože nereprezentují žádnou kontrolu. Je pravda, že jsme počítali s betonem, ale výsledky jsou obecné výsledky obecného nelineárního výpočtu a proto jsou zobrazeny v servisu Výsledky >FNLnapětí/přetvoření a FNL tuhost. Například, ecc je poměrné stlačení v betonu, ert je tahová deformace ve výztuži.

Teď vložíme praktickou (skutečnou) výztuž. Otevřeme servis Pokročilý beton, poté otevřeme funkci Nová výztuž a vložíme vložky výztuže. Teď můžeme zopakovat nelineární výpočet. Program opět zkontroluje nastavení Dat dílců pro FNL a opět se zeptá, jestli chcete změnit to, co koresponduje s původním nastavením (Původní nastavení bylo " 1.skutečná, 2. návrhováAs ". Až do teď zde nebylo definováno praktické zatížení a proto byly výpočty prováděny s požadovanými oblastmi zatížení. Právě teď jsme vložili skutečné vyztužení, program to zjistil a ptá se nás, jestli trváme na původních úpravách nebo jestli aktuální výsledky vypočtené pro požadované vyztužení jsou dost dobré. Odpovíme "Ano", pokud chceme provést výpočet s definovaným praktickým vyztužením.

Procedura definování FNL parametrů nosníku
  1. Otevřete servis Konstrukce.

  2. Začněte s funkcí Nosník– Data dílce pro FNL.

  3. Vyberte požadované nastavení.

  4. Potvrďte [OK].

  5. Vyberte nosník (-y) pro které by měla být specifikovaná data určena.
