Je-li požadováno, může být vybraný prut detailně posouzen. K tomu stiskněme tlačítko [Posouzení prutu] mezi aktivními tlačítky ve funkci Interakční diagram.

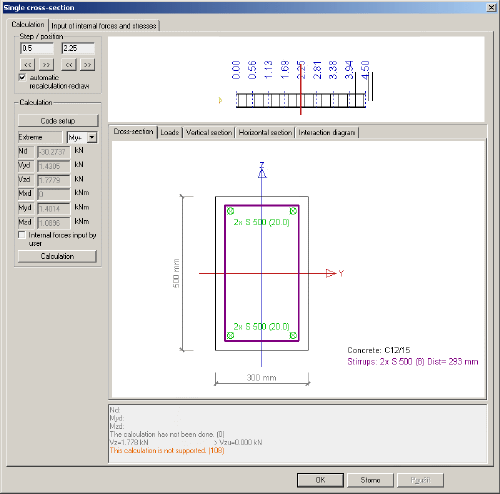

Jediný dialog průřezu poskytuje podrobný přehled výsledků návrhů.
|
Krok / pozice |
Uživatel může vybrat řez na prutu, který bude řešen. |
|
Výpočet |
Tato seskupení ukazuje vnitřní síly ve vybraném řezu, umožňuje uživateli provádět změny v nastavení a spočítat výsledky. |
|
Boční pohled na prut |
Zde je ukázán posuzovaný prut. K výběru požadovaného řezu pro posouzení může být použit kurzor myši. Pop-up menu může být použito pro ovládání nastavení pohledu. |
|
Sada grafických oken |
Sada grafických oken ukazuje veškeré důležité informace vztahující se k návrhu. Pop-up menu může být použito pro ovládání nastavení pohledu. |
|
Informační okno |
Zde jsou vypsány veškeré doprovodné komentáře výpočtu. |
|
Normové parametry |
Na obrazovce se otevře dialog pro nastavení normových parametrů. |
|
Extrém |
Výběr veličiny, pro kterou je provedeno posouzení. |
|
Vnitřní síly |
Přehled vnitřních sil ve vybraném řezu. |
|
Vnitřní síly zadané uživatelem |
Je-li zapnuto, může uživatel ručně modifikovat vnitřní síly. |
|
Výpočet |
Provede výpočet. |
(viz také obrázky níže)
|

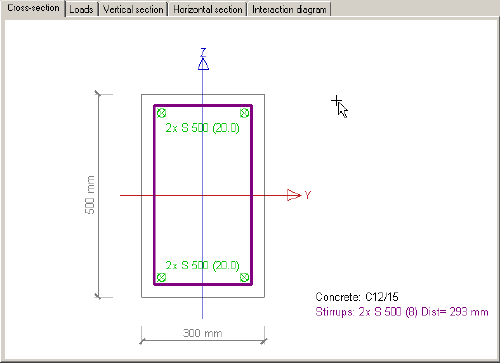

Průřez |
Ukáže průřez, jeho rozměry a zadanou výztuž. |
|

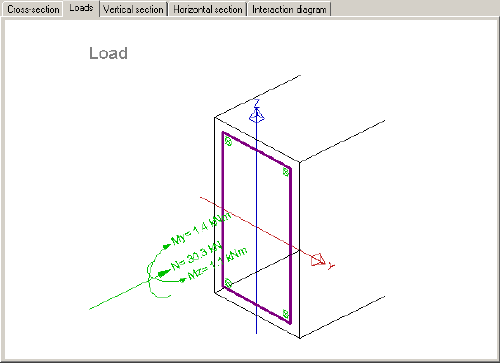

Zatížení |
Ukáže vnitřní síly ve vybraném řezu. |
|

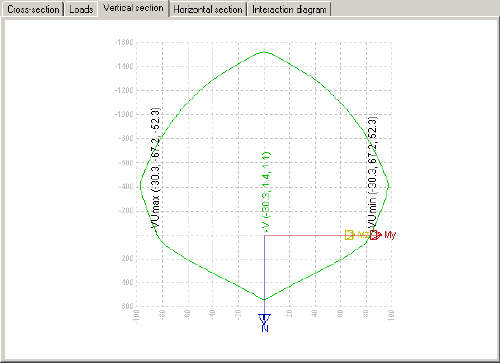

Svislý řez |
Ukáže svislý řez 3D interakčním diagramem. |
|

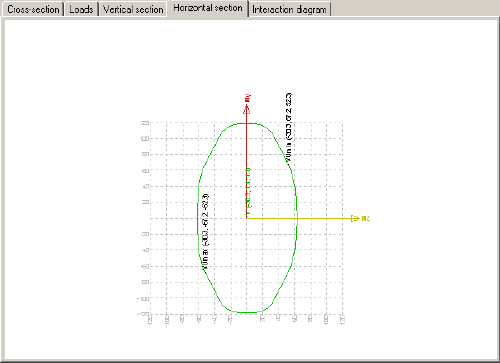

Vodorovný řez |
Ukáže vodorovný řez 3D interakčním diagramem. |
|

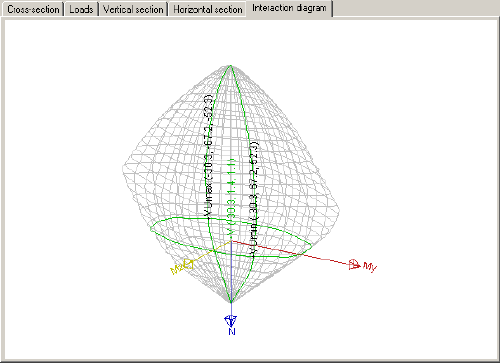

Interakční diagram |
Ukáže 3D interakční diagram. |
Průřez
Zatížení
Svislý řez
Vodorovný řez
Interakční diagram
