Tento manuál popisuje implementaci posudku dekomprese podle kapitoly 7.3.1(5) EN 1992-1-1 ve SCIA Engineer. Spolu s posudkem dekomprese byly také implementovány limitní hodnoty šířky trhlin pro předpjatý beton. Posudek dekomprese se provádí pouze pro prutové předpjaté dílce. Posudek dekomprese znamená, že předpínací kabel leží v předdefinované tlačené zóně betonu. Dekompresní vzdálenost (zdec) , na kterou se beton verifikuje je zadána v EN 1992-1-1 a výchozí hodnota je 25 mm. Tato hodnota se měří od okraje kabelu (předem předpjatý beton) nebo od okraje kanálku (dodatečně předpínaný beton).
Teorie posudku dekomprese byla již popsána v předchozí kapitole. Základní myšlenka je ověřit vzdálenost kolem kabelu, aby byl tlačený ve správné vzdálenosti. Tento posudek je vyžadován podle kapitoly 7.3.1(5) z EN1992-1-1. Posudek se provádí následovně

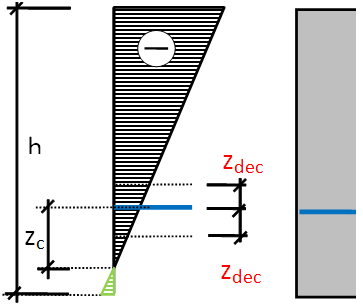

· Vypočtená hodnota zc je vzdálenost od okraje kabelu nebo od okraje kanálku k neutrální ose.
· Hodnota zdec se nastaví v dialogu Nastavení.
· Výpočet hodnoty posudku zdec/zc
o Pokud zdec/zc ≤ 1,0è Posudek vyhoví
o Pokud zdec/zc > 1,0è Posudek nevyhoví

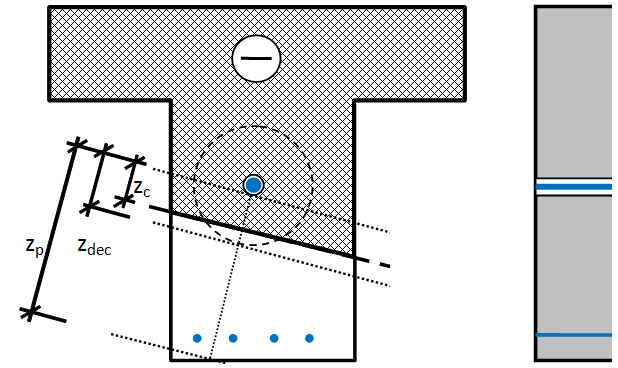

Posudek se provádí pro jednoosý nebo dvouosý ohyb. V případě dvouosého ohybu se vzdálenosti od kabelů měří kolmo na neutrální osu.

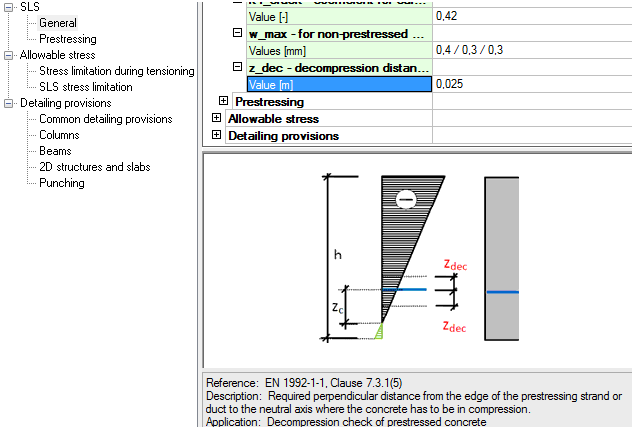

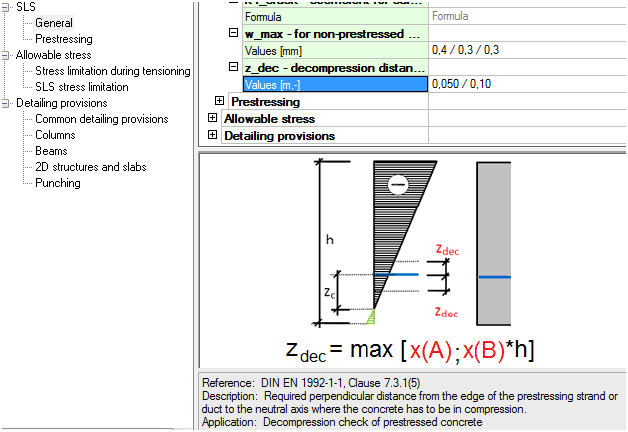

Nové hodnoty byly implementovány v Národní příloze ve větvi Beton>MSP>Obecné. Tato hodnota je aktivní pouze, pokud jev datech projektu zapnuto předpínání. Standardní hodnota podle EN 1992-1-1 je 25 mm. Rozdíl je pouze v případě německé DIN NA.
|
NP |
zdec |
Nastavení NP |
|
Standardní EN |
25 mm |
|
|
Německá DIN |
max(50mm; 1/10*H) |
|
Posudek dekomprese byl implementován jako nová hodnota u posudku šířky trhlin pro předpjatý beton. Obecně je posudek implementován v posudku dílce a také v samostatném posudku prvku.
Jak již bylo uvedeno výše, posudek dekomprese se provádí ve funkci pro posudek šířky trhlin pro předpjatý beton. Byla zde implementována nová hodnota dekomprese.

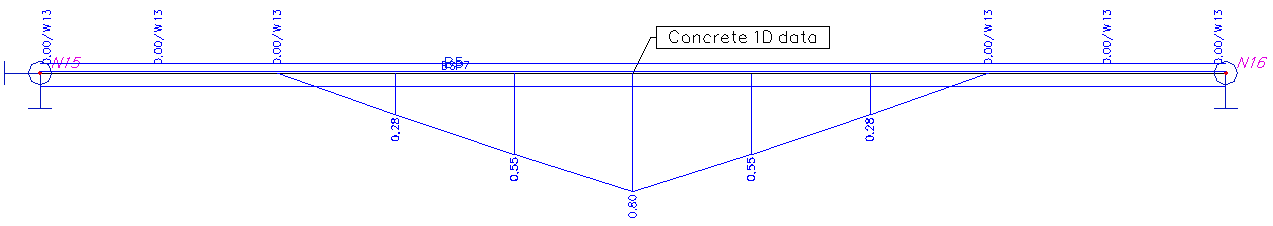

Posudek hodnoty dekomprese se vykresluje v grafickém okně.

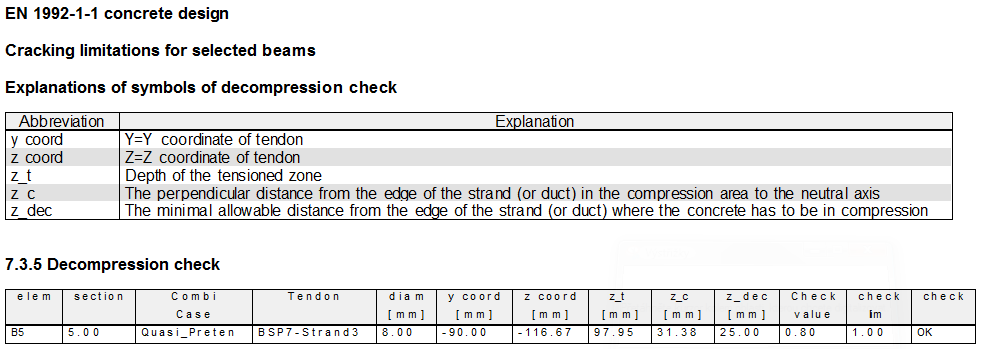

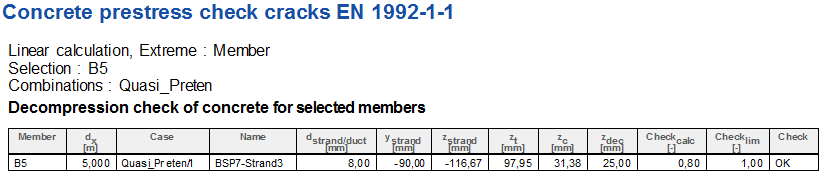

Tabulka s výsledky vypadá následovně.
Hodnoty vytištěné ve výše ukázané tabulce jsou vysvětleny v následující tabulce
|
Hodnota |
Vysvětlení |
|
dkabel/kanálek [mm] |
průměr kabelu nebo kanálku |
|
ykabel [mm] |
y-ová souřadnice kabelu od těžiště průřezu |
|
zkabel [mm] |
z-ová souřadnice kabelu od těžiště průřezu |
|
zt [mm] |
výška tlačené zóny |
|
zc [mm] |
Kolmá vzdálenost od okraje kabelu (nebo kanálku) v tlačené oblasti betonu k neutrální ose |
|
zdec [mm] |
Minimální povolená vzdálenost od kabelu (nebo kanálku) v místě, kde beton má být tlačen |

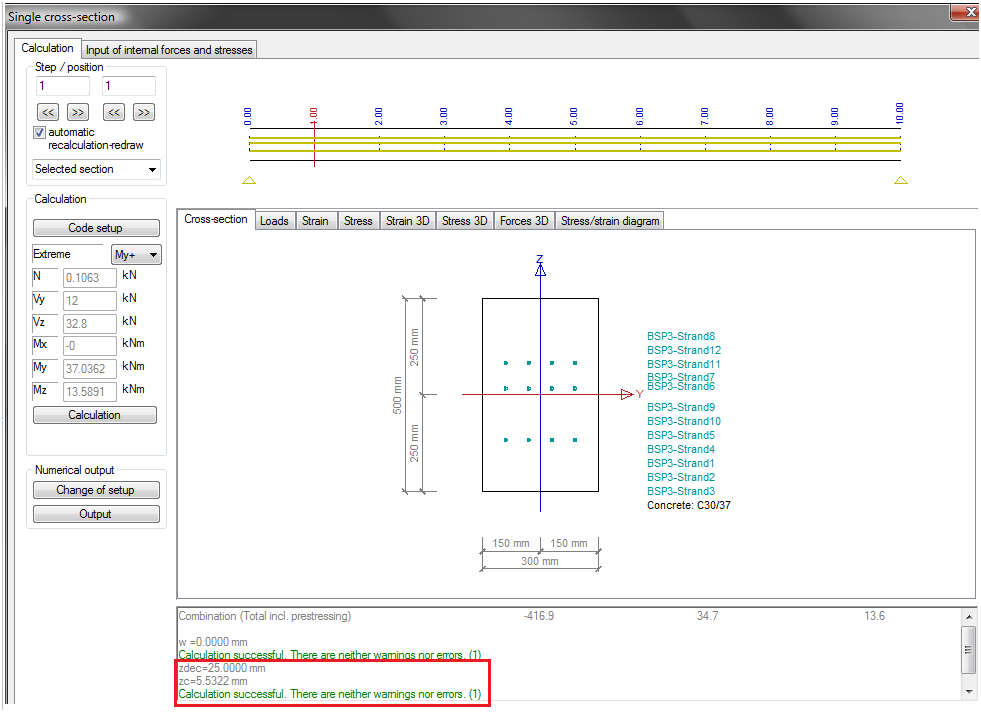

Stejný posudek se provádí podrobně v samostatném posudku prvku. Stručné informace jsou uvedeny ve spodní části okna se samostatným posudkem prvku a také v tabulce v dokumentu.

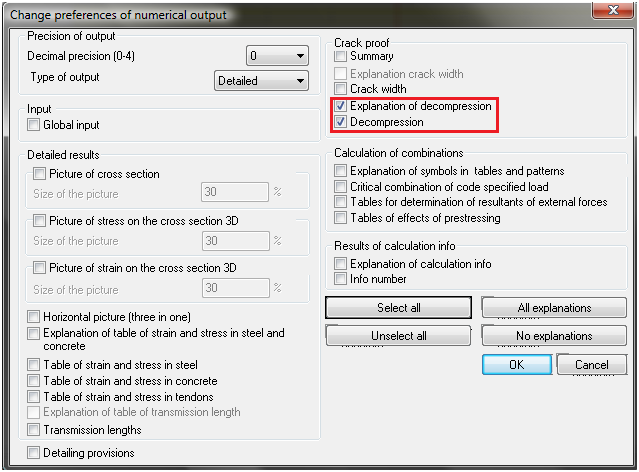

Do Změny nastavení byly přidány nové volby.
Tabulka vypadá následovně
Zatěžovací stavy, kombinace a skupiny výsledků pro posudek dekomprese

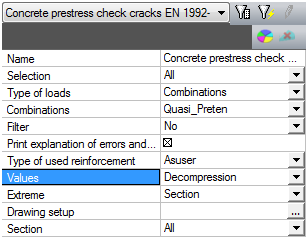

Uživatel může vybrat zatěžovací stav, kombinaci nebo skupinu výsledků ve funkci pro posudek šířky trhlin. Na výběr se vztahují následující pravidla:
Pokud je vybrán zatěžovací stav:
Posudek šířky pro předpjatý beton - se provede a zároveň se nastaví limitní hodnoty pouze podle třídy prostředí a jako pro PM (Frekv.) nebo POST (frekv.) pro DIN a ONORM.
Posudek dekomprese - se provede pouze pro předpínací zatěžovací stav; pro jiné zatěžovací stavy se vytiskne chyba E866, protože v daném zatěžovacím stavu nebyla nalezena žádná předpínací výztuž.
Ve SCIA Engineer lze vybrat kombinace MSP. Může se jednat o lineární obálky nebo kombinace generované z fází výstavby.
Charakteristická - posudek pro tento typ kombinace je podporován pouze pro Národní přílohy DIN a ONORM.
Frekvent - posudek závisí na zvolené třídě prostředí
Kvazistálá - posudek závisí na zvolené třídě prostředí
Skupiny výsledků lze posoudit pouze, pokud jsou všechny kombinace vložené do skupiny výsledků stejného typu. V opačném případě dojde k chybě E299.
Jestli bude posudek dekomprese proveden, závisí na několika faktorech:
· Typ konstrukce - pouze tlačené dílce
· Typ kombinace - frekvent nebo kvazistálá
· Typ třídy prostředí - od XC2 do XS3
To znamená, že program kontroluje typ konstrukce, zvolenou kombinaci ve funkci a definovanou třídu prostředí na celé konstrukci nebo na vybraném dílci. Rozhodnutí, zda se posudek dekomprese provede závisí na zvláštní tabulce uvedené v Národní příloze. Tabulka je také k dispozici: Beton > MSP > obecné: hodnota wmax pro předpjatý beton.

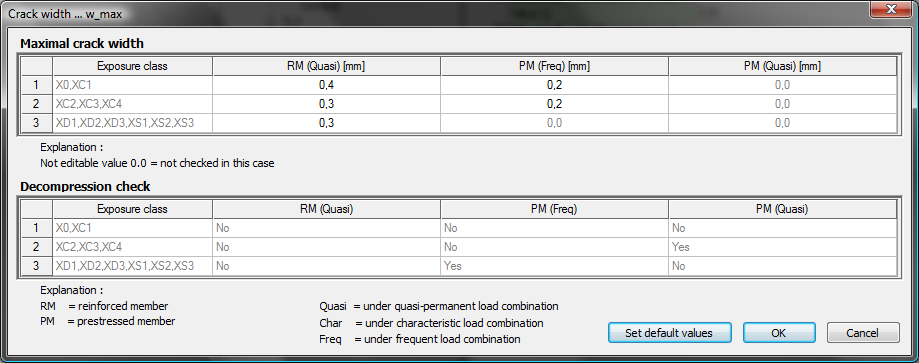

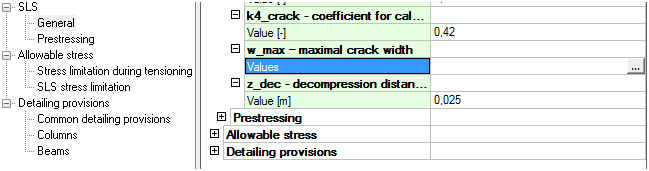

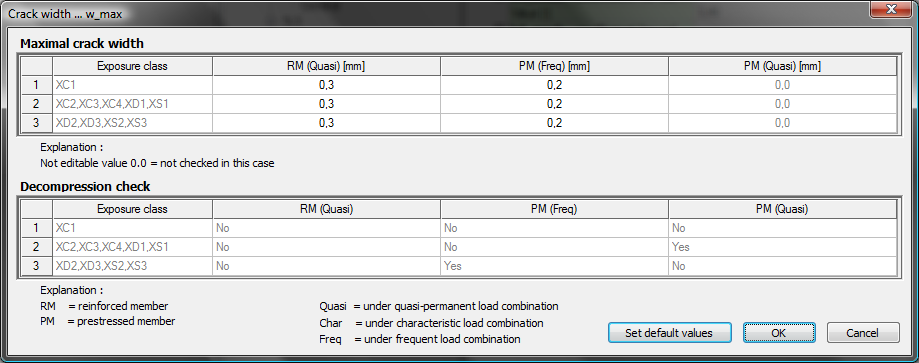

Pomocí tlačítka se třemi tečkami otevřete tabulku limitních šířek trhlin (viz kapitola 3) a také tabulku s informacemi o posudku dekomprese (druhá tabulka).
,Z výše uvedené tabulky můžete vidět, že posudek dekomprese se provede pouze pro předpjaté dílce a třídu prostředí CX2-XC4 ve spojení s kvazistálou kombinací a pro třídu prostředí XD1-XS3 ve spojení s kombinaci frekvent.
,U fázovaných průřezů je posudek dekomprese proveden pro každou fázi. Ale každá fáze musí mít zadaný předpínací kabel.
Během posudku dekomprese se mohou objevit následující chyby a varování
|
V/CH |
Vysvětlení |
|
W 13 |
Průřez je plně tlačen, tah se neobjevuje |
|
W 298 |
Ve fázovaném průřezu není žádný předpínací kabel tam, kde se objevuje tahové napětí |
|
W 299 |
Posudek dekomprese není vyžadován pro zvolenou třídu prostředí, kombinaci nebo typ konstrukce |
|
E 616 |
Kabel je umístěn v tažené části průřezu |
Vylepšení výpočtu šířky trhlin pro předpjatý beton EN1992-1-1

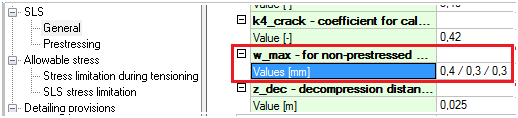

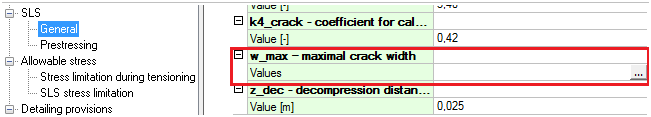

Maximální šířku trhliny lze nyní pro předpjatý beton nastavit v Národní příloze. Nové hodnoty se objeví pouze pokud je v datech projektu zapnuto předpětí. Jinak jsou zde staré tři hodnoty vztahující se k nepředpjatému betonu.
|
Nastavení |
Národní příloha |
|
Předpětí vypnuto |
|
|
Předpětí zapnuto |
|

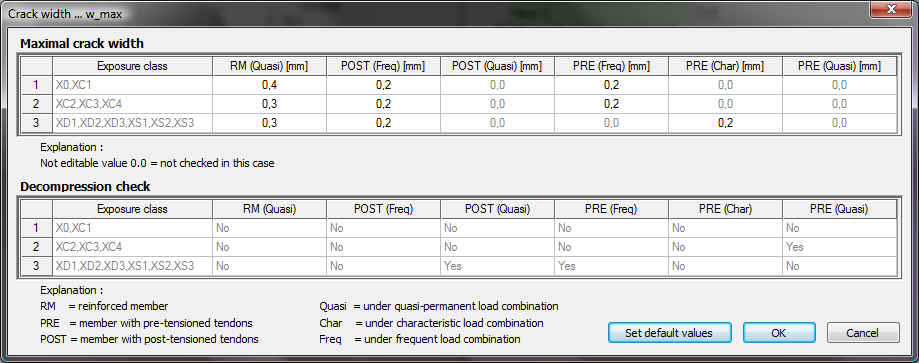

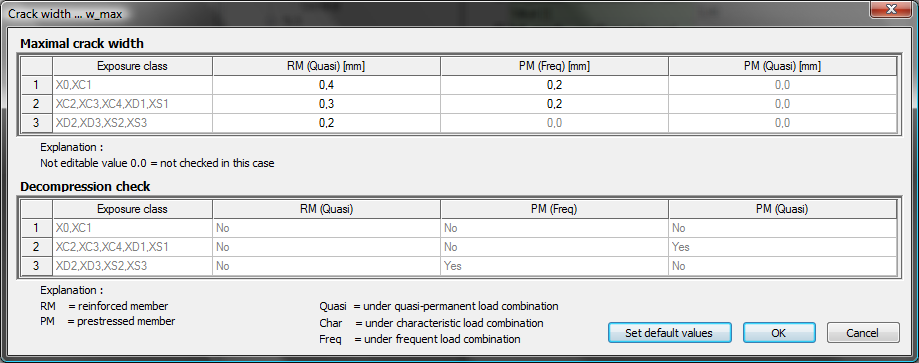

Tabulka se liší pro různé národní přílohy
|
Národní příloha |
Tabulka |
|
Standardní EN |
|
|
Rakouská ONORM NA |
|
|
Německá DIN NA |
|
|
Francouzská NF NA |
|
|
Britská BS NA |
|
|
Finská SFS NA |
|
|
Irská I.S. NA |
|
