Styl zobrazení výztuže

Pokud je tato možnost zapnuta (ON), zobrazí se výztuž vždy při otevření servisu Pokročilý beton.

Je-li tato možnost vypnuta (OFF), nejsou zobrazeny žádné symboly pro beton a výztuž ani popisy.

Je-li zapnuta (ON), jsou zobrazeny vybrané symboly a/nebo popisy.

Je-li tato možnost zapnuta (ON), je u příslušného prvku zakreslen symbol, který označuje, že některá data o prvku byla definována pro konkrétní prvek.

Je-li tato možnost vypnuta (OFF), není podélná výztuž vůbec zakreslena.

Existuje jen jedna možnost:

Vše

Je zobrazena všechna podélná výztuž.

Bez konstrukční výztuže

Podélná výztuž označená jako „konstrukční" se nezobrazí.

Pouze konstrukční

Zobrazí se pouze podélná výztuž označená jako „konstrukční".

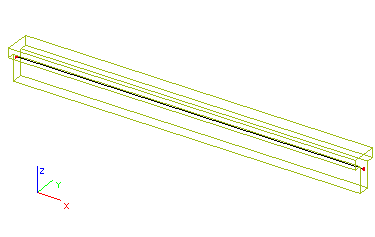

Je-li tato možnost vypnuta (OFF), není zobrazeno nic.

Je-li zapnuta (ON), můžete vybrat styl – viz níže.

Vše

Zobrazí se všechny typy třmínků.

Bez konstrukční výztuže

Třmínky označené jako „konstrukční" se nezobrazí.

Pouze konstrukční

Zobrazí se pouze třmínky označené jako „konstrukční".

Možnosti stylu jsou:

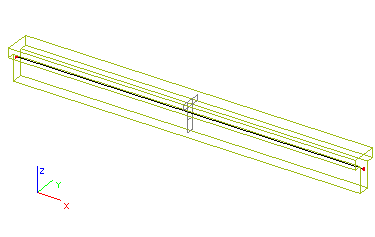

Jeden tvar

Na nosník je zakreslen pouze jeden třmínek.

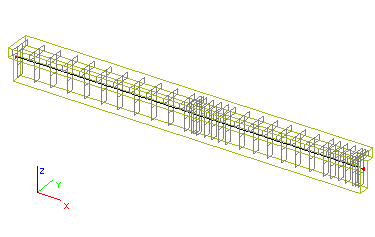

Vše

Jsou zobrazeny všechny třmínky na nosníku.

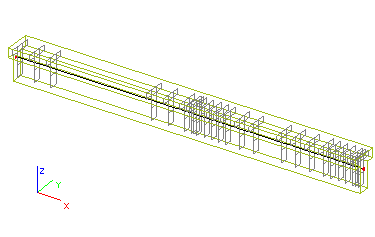

Na koncích

Jsou zakresleny jenom tři třmínky na začátku a konci každého intervalu výztuže.

Definuje styl pro barvu výztuže.

Normální

Použije se standardnístyl kreslení.

Barva dle materiálu

Aplikuje se barva dle materiálu.

Barva dle vrstev

Aplikuje se barva dle vrstev.

Barva dle průměru

Barva závisí na průměru. Každý průměr používá jednu barvu.

Je-li tato možnost zapnuta (ON), je pod příslušnými prvky zobrazeno rozkreslení výztuže.

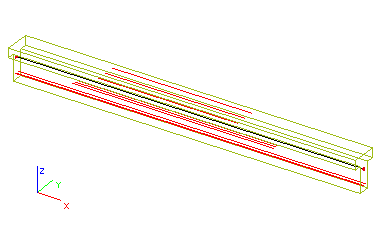

Tenká čára

Pro zakreslení výztuže je použita tenká čára.

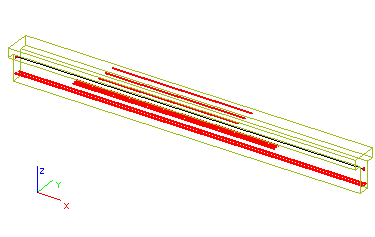

Podle průměru

Tloušťka čáry použité k nakreslení výztuže závisí na průměru výztuže.

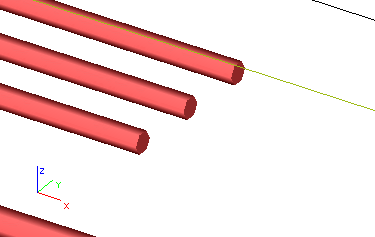

3D

Použije se kompletní 3D pohled na výztuž. Tato možnost může vést k pomalejší odezvě programu.

Je-li tato možnost zapnuta (ON),jsou ohyby nakresleny realisticky, s odpovídajícím poloměrem v rozích.

Je-li tato možnost vypnuta (OFF), jsou ohyby nakresleny jen schématicky s ostrými úhly.

Je-li vypnuto, není zobrazen žádný z následujících popisů.

Je-li zapnuto, jsou zobrazeny vybrané popisy.

Zobrazuje jméno výztuže.

Zobrazuje základní (uživatelem zadanou) výztuž (je-li definována v datech prutu).

Zobrazuje průměr výztuže.

Zobrazuje materiál výztuže.

Zobrazuje betonové krytí.

Zobrazuje nastavenou třídu prostředí.

Je-li vypnuto, není zobrazen žádný z následujících popisů.

Je-li zapnuto, jsou zobrazeny vybrané popisy.

Je zobrazeno číslo pozice (v kroužku).

Je zobrazen název výztuže.

Zobrazuje průměr výztuže.

Zobrazuje materiál výztuže.

Tiskne plochu výztuže.

Tiskne pozici výztuže.

Pozice na prvku

Je zobrazena souřadnice x počátečních a koncových bodů výztuže.

Délka výztuže

Je zobrazena délka výztužných tyčí.

Pozice a délka

Je zobrazena souřadnice x počátečního bodu výztuže a délka výztužné tyče.

Rovina obrazovky

Popis je vložen do roviny obrazovky.

Lokální rovina nosníkuxy

Popis je vložen do vybrané roviny definované podle lokálního souřadného systému nosníku.

Lokální rovina nosníkuxz

Viz výše

Lokální rovina nosníkuyz

Viz výše

Rozměr

Pro popis třmínků je použita kótovací čára.

Symbol

Pro popis třmínků je použit speciální symbol.

Lokální

Jsou použita lokální čísla pozic pro konkrétní nosníky.

Lokální číslo je jen pro konkrétní prvek.

Globální

Jsou použita globální čísla pozice pro celou konstrukci.

Globální číslo je pro celou konstrukci.
