Interakční diagram

Nastavení přesnosti výpočtu jedné „větve" diagramu. Hodnota udává počet přestavení roviny přetvoření od polohy kdy je průřez plně tlačen do polohy plně taženého průřezu.

Výchozí hodnota = 180.

Tato hodnota ovlivňuje přesnost a rychlost výpočtu.

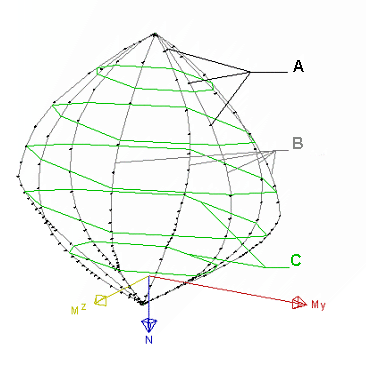

Viz Obrázek 1 níže.

Nastavení počtu směrů ve kterých je počítán diagram (počet „větví" diagramu).

Výchozí hodnota = 72.

Viz Obrázek 1 níže.

Hodnota ovlivňující přesnost vertikálních řezů. Vzhledem k tomu, že „větve" diagramu nejsou obecně rovinné vychází se při výpočtu vertikálních řezů z řezů horizontálních.

Výchozí hodnota = 100.

Viz Obrázek 1 níže.

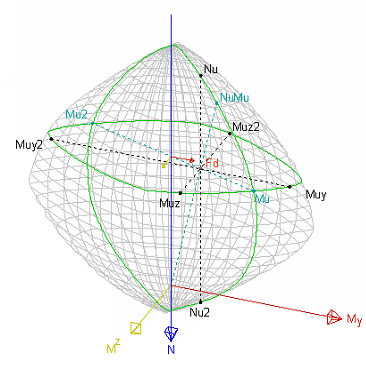

Interakční diagram zobrazuje únosnost. Mohou být aplikována následující přiblížení:

Nu – za předpokladu, že Md je konstantní

Mu – za předpokladu, že Nd je konstantní

NuMu – za předpokladu, že excentricita je konstantní

Muy – za předpokladu, že Mdz je konstantní

Muz – za předpokladu, že Mdy je konstantní

Výchozí hodnota = Muy.

Viz Obrázek 2 níže.
