Hlavní funkce pro vkládání třmínků do nosníku předpokládá, že třmínky jsou rovnoměrně rozděleny podél celého nosníku. Někdy ale může být nezbytné zvětšit nebo zmenšit vzdálenost mezi třmínky.

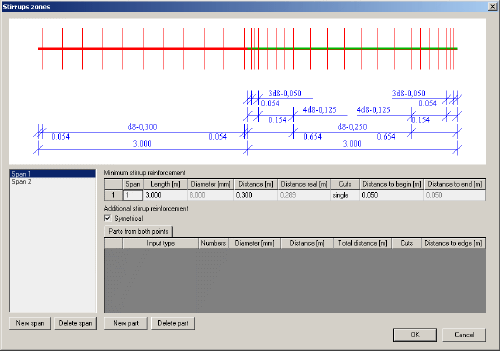

Uživatel může definovat pole (zóny) na nosníku. Navíc se může každé pole skládat z několika částí (intervalů). Vzdálenost mezi třmínky v každé části může být různá. Procedura definování nové zóny je popsána v kapitole Editování vzdáleností mezi třmínky.
|
Seznam definovaných polí |
Seznam uvádí všechna definované pole. |
|
[Nové pole] |
Toto tlačítko přidá nové pole do nosníku. Součet délek polí musí být shodný s celkovou délkou nosníku. Předtím, než může být nová zóna vytvořena, musí se upravit rozměry stávajících polí (nebo pole) tak, aby se vytvořilo místo pro nové pole. |
|
[Smazat pole] |
Toto tlačítko smaže vybrané pole. |
|
Číslo pole |
Ukazuje číslo pole. |
|
Délka |
Definuje délku pole. Opakujeme, že součet délek polí musí být shodný s celkovou délkou nosníku. Předtím, než může být nová zóna vytvořena, musí se upravit rozměry stávajících polí tak, aby se vytvořilo místo pro nové pole. |
|
Průměr |
Zobrazuje průměr použitých třmínků. Je možné mít pro každé pole jiný průměr. |
|
Vzdálenost |
Definuje vzdálenost mezi sousedními třmínky. |
|
Skutečná vzdálenost |
Přepočte vzdálenosti mezi třmínky tak, aby třmínky pasovaly do pole. |
|
Typ |
Je možné použít jednoduché, dvojité nebo trojité třmínky. Jednoduché: v každé "řadě třmínku" je pouze jeden třmínek. Dvojité: v každé "řadě třmínku" jsou dva třmínky těsně vedle sebe. Trojité: v každé "řadě třmínku" jsou tři třmínky těsně vedle sebe. |
|
Vzdálenost od počátku |
Definuje prostor bez třmínků na začátku pole. |
|
Vzdálenost od konce |
Definuje prostor bez třmínků na konci pole. Tato položka je přístupná pouze když je položka „Symetrické třmínky“ vypnuta. |
|
Typ zadání |
Počet + vzdálenost Rozdělení třmínků je definováno pomocí počtu třmínků v části a vzdáleností mezi dvěma sousedními třmínky. Počet + celková vzdálenost Rozdělení třmínků je definováno pomocí počtu třmínků v části a vzdáleností mezi prvním a posledním třmínkem. Vzdálenost + celková vzdálenost Rozdělení třmínků je definováno pomocí vzdálenosti mezi sousedními třmínky a vzdáleností mezi prvním a posledním třmínkem. |
|
Počty |
Definuje nebo zobrazuje počet třmínků v části. |
|
Průměr |
Určuje průměry třmínků. Je možné mít v každé části jiný průměr. |
|
Vzdálenost |
Definuje nebo zobrazuje vzdálenost mezi dvěma sousedními třmínky. |
|
Celková vzdálenost |
Definuje nebo zobrazuje vzdálenost mezi prvním a posledním třmínkem. |
|
Typ |
Definuje uspořádání třmínků: jednoduché, dvojité nebo trojité. |
Je-li možnost Symetrické třmínky vypnuta, musí uživatel definovat prázdné části polí na začátku a na konci pole.

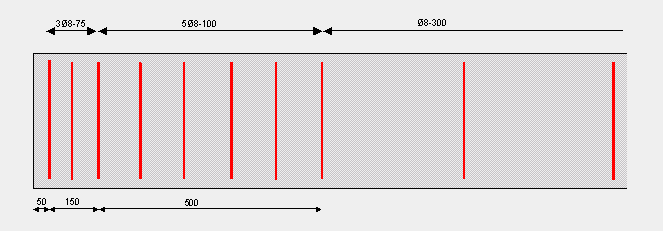

Příklad 1
Předpokládejme, že Minimální výztuž třmínků a Dodatečná výztuž třmínků jsou definovány v dialogovém okně Umístění třmínků na prutu.
|
Pole č. |
Průměr |
Vzdálenost |
Typ |
|
1 |
8 |
300 |
jednoduchý |
|
Číslo |
Průměr |
Vzdálenost |
Celková vzdálenost |
Typ |
|
3 |
8 |
75 |
200 (150+50) |
jednoduchý |
|
5 |
8 |
100 |
500 |
jednoduchý |
Příklad 2

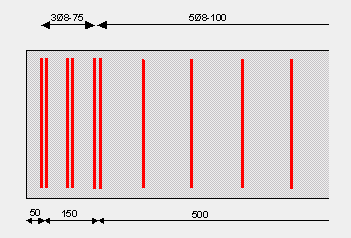

Třmínky mohou být v jednom řezu zdvojeny. Vzdálenost mezi třmínky je pak měřena mezi těžišti zdvojených třmínků.
|
Číslo |
Průměr |
Vzdálenost |
Celková vzdálenost |
Typ |
|
3 |
8 |
75 |
200 (150+50) |
zdvojený |
|
5 |
8 |
100 |
500 |
jednoduchý |
