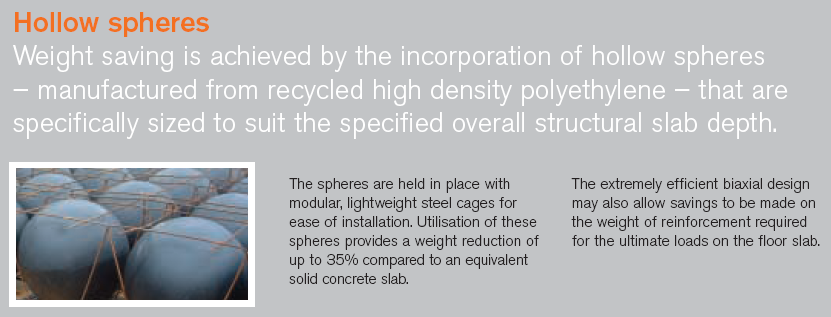

Posuzování desek s vylehčovacími tvarovkami je k dispozici jen pro EC-EN a pro typy konstrukcí, které umožňují použití plošných prvků.

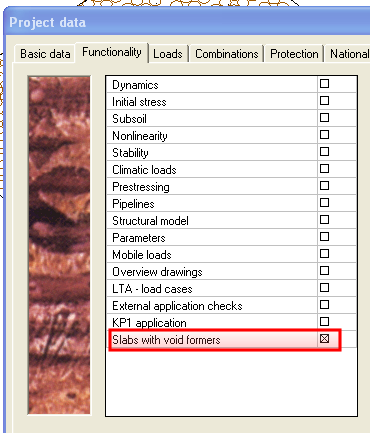

Bylo pro ně přidáno nové zaškrtávací políčko do dialogového okna Data o projektu/Funkcionalita.
Ikona pro zadání nové desky s vylehčovacími tvarovkami je umístěna v servisu Pokročilý beton.
Všechny komponenty plošných prvků (podoblast, otvor, vnitřní uzel, vnitřní hrana, průnik, výřez) lze použít v kombinaci s deskami s vylehčovacími tvarovkami (existující vlastnost desky).
Materiál prefabrikované části desky a parametry vylehčovacích tvarovek jsou určeny ve vlastnostech dat prvku „deska s vylehčovacími tvarovkami“. Betonový materiál litý na místě odpovídá materiálu vybranému ve vlastnostech desky.
Vlastnosti dat prvku desky s vylehčovacími tvarovkami:
Obr. 1 – typy desek
Poloměr koulí a rozměry ve skupinovém uspořádání klecí jsou posuzovány vůči sobě navzájem. Vzdálenost mezi koulemi musí být větší než průměr koule. Hodnoty, které tuto podmínku nesplňují, nelze zadat.
Nachází-li se v desce, která obsahuje vylehčovací tvarovky, podoblast, standardně je tato podoblast bez vylehčovacích tvarovek.
Výběr typu vylehčovací tvarovky je omezen s ohledem na tloušťku desky pomocí parametru Minimální krytí vylehčovací tvarovky (vlastnost typu vylehčovací tvarovky – knihovna).

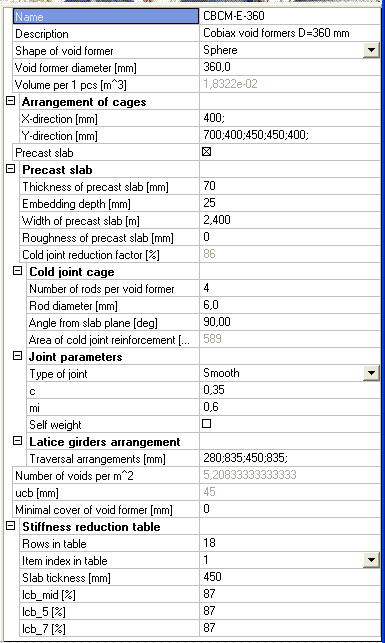

Vlastnosti objektů knihovny:
Seznam dostupných průměrů:
- 100 mm (torus)
- 140 mm (torus)
- 180 mm
- 225 mm
- 270 mm
- 315 mm
- 360 mm
- 405 mm
Tyto výchozí hodnoty jsou k dispozici v knihovně. Uživatel může vytvořit (přidat) nové možné hodnoty.
Uspořádání vylehčovacích tvarovek je uloženo jako posloupnost vzdáleností mezi koulemi ve směru os X a Y.
Vzdálenosti v uspořádání jsou posuzovány a nelze vložit hodnotu menší než průměr vylehčovací tvarovky.

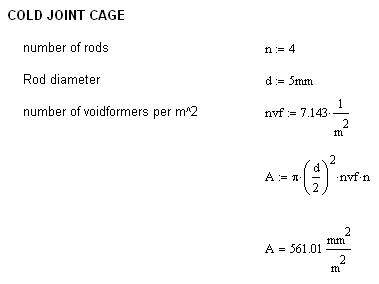

Objem 1 ks vylehčovací tvarovky se automaticky vypočítává pouze pro kulové tvary. V případě torusů je nutné zadat objem ručně. Redukce povrchu studené spáry se vypočítává pro oba tvary automaticky.

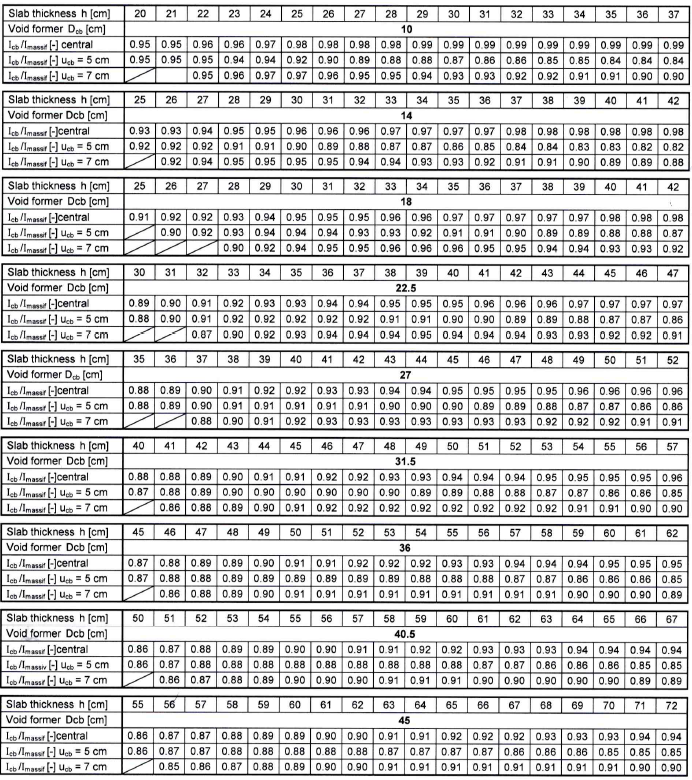

V poslední skupině je uložena tabulka redukce tuhosti. K dispozici jsou uložené hodnoty pro konkrétní tloušťky desek a tři polohy vylehčovacích tvarovek. K vyhodnocení mezilehlých tlouštěk a poloh vylehčovacích tvarovek se používá lineární interpolace.
Je použito existující pero pro plošné prvky.
Je použito nastavení ostatní.
Popisy se zobrazují jako atributy desek. Lze je vypnout a zapnout v nastavení parametrů zobrazení. Uživatel může zobrazit název typu desky s vylehčovacími tvarovkami jako popis.

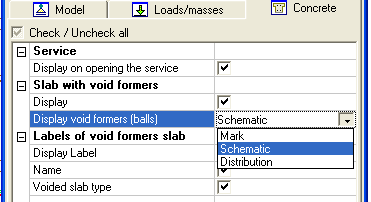

Také způsob zobrazení vylehčovacích tvarovek lze změnit v nastavení parametrů zobrazení. Lze je zapnout a vypnout a uživatel může volit mezi třemi typy zobrazení:
- Značka: Zobrazuje se jen malá šipka (podobně jako u betonových dat prvku).
- Schématické: V oblastech s vylehčovacími tvarovkami se zobrazuje šrafovaný vzor s kruhy.
- Rozložení: Zobrazují se skutečné velikosti a uspořádání tvarovek.
Pamatujte na to, že zobrazení rozložení může trvat výrazně déle, zejména u složitých desek.
Vlastní tíha betonových desek s vylehčovacími tvarovkami se snižuje podle objemu vylehčovacích tvarovek. To je jejich hlavní výhoda. Toto snížení vlastní tíhy se zobrazuje ve vlastnostech desky s vylehčovacími tvarovkami a je také zasíláno do řešiče při generování sítě prvků.
Vlastní tíha desek s vylehčovacími tvarovkami se počítá s ohledem na uspořádání a typ koulí
Tuhost materiálu se snižuje s koeficientem založeným na průměru a uspořádání koulí.
Tvar sítě není ovlivněn pozicemi vylehčovacích tvarovek (koulí).
Síť je ovlivněna podoblastmi (existující vlastnost podoblastí).
Zobrazování standardních výsledků pro desky s vylehčovacími tvarovkami se nevyznačuje žádnými zvláštnostmi.

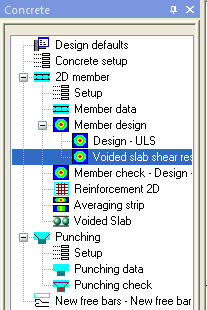

Pro desky s vylehčovacími tvarovkami je vyvinut nový typ výsledku (posouzení) v servisu Pokročilý beton

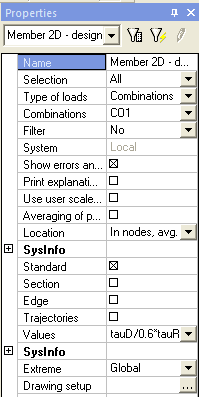

Pro desky s vylehčovacími tvarovkami je nejdůležitější hodnota tauD/0,6*tauR1. Jedná se o posouzení smykové únosnosti desky s vylehčovacími tvarovkami.
Tento posudek smykové únosnosti je opatřen akčními tlačítky, jimiž lze spustit automatické generování podoblastí.
Hodnoty tohoto nového posudku smykové únosnosti se zobrazují jen v oblastech s vylehčovacími tvarovkami.
Automatické vytváření podoblastí se spouští pomocí akčního tlačítka ve vlastnostech nového posudku únosnosti smykového napětí v servisu Pokročilý beton.
Uživatel může vybrat jeden ze dvou tvarů podoblastí:
o kruh (nejmenší možný) uzavírající oblast s překročenou smykovou únosností,
o obdélník (hraniční rámeček uzavírající oblast s překročenou smykovou únosností).
Při vytváření obdélníkových podoblastí může uživatel volit mezi čtyřmi dostupnými typy orientace podoblastí:
- Obecný: GSS
- Aktuální uživatel: aktuální USS zadaný uživatelem
- Deska: LSS rodičovské desky
- Automatický: automatické vyhledání orientace tak, aby bylo dosaženo nejmenšího možného obdélníku
Hodnota odsazení odpovídá vzdálenosti mezi izolinií s hodnotou 1 a okrajem podoblasti.
Během úprav vlastností je k dispozici náhled podoblastí.
Podoblasti se vytvářejí jen na deskách, kde jsou zobrazeny výsledky (výběr vlastností).
Ruční vytváření podoblastí se spouští pomocí akčního tlačítka ve vlastnostech nového posudku únosnosti smykového napětí. Umožňuje uživateli ručně vytvořit více podoblastí. Existující výsledky jsou po dokončení vkládání ztraceny.

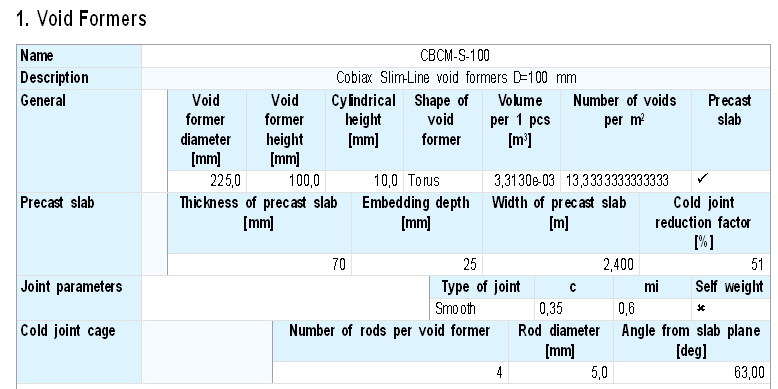

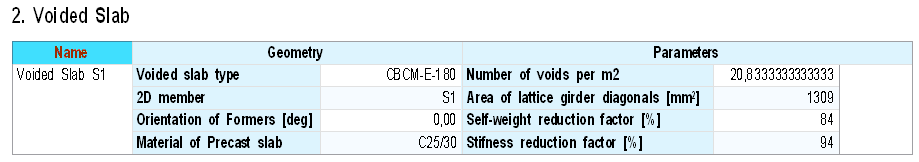

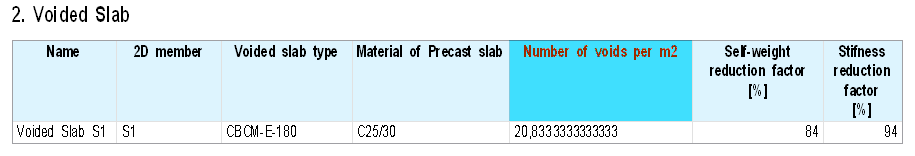

K dispozici jsou nová data OTX pro desku s vylehčovacími tvarovkami (data prvků):
- Detailní
- Stručný přehled

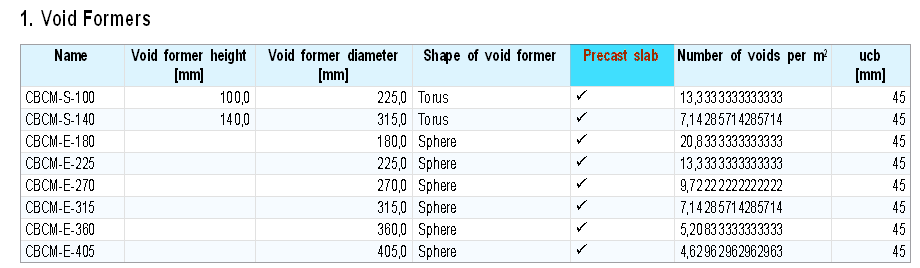

K dispozici jsou nová data OTX pro typy vylehčovacích tvarovek (knihovna)
- Výchozí
- Detailní
Tabulka s deskou s vylehčovacími tvarovkami není přidána do souboru default.tdx.
