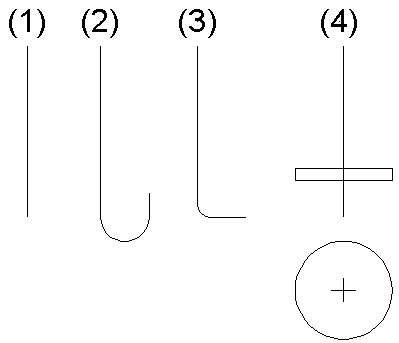

SCIA Engineer podporuje několik typů kotevních šroubů:
přímá kotva
kotva s hákem
zahnutá kotva
kotva s kruhovou podložkou
|

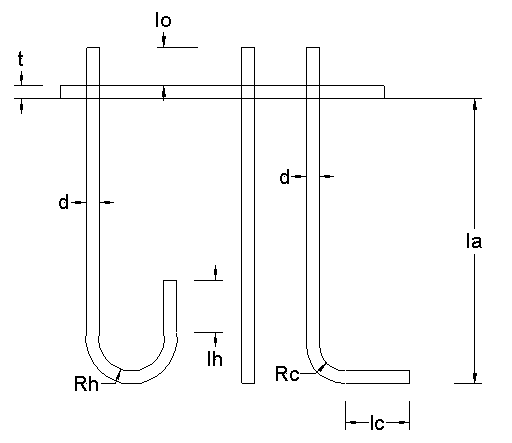

la |
spočtená kotevní délka |
|
t |
tloušťka patní desky |
|
d |
průměr kotvy |
|
lo |
prodloužení = f1 x d, výchozí hodnota f1=2 |
|
lh |
délka ohybu, kotva s hákem = f2 x d, výchozí hodnota f2=5 |
|
lc |
délka ohybu, zahnutá kotva = f3 x d, výchozí hodnota f3=5 |
|
Rh |
vnitřní poloměr kotvy s hákem = f4 x d, výchozí hodnota f4=1.5 |
|
Rc |
vnitřní poloměr zahnuté kotvy = f5 x d, výchozí hodnota f4=3 |
Hodnoty f1, f2, f3, f4, f5 jsou vstupní hodnoty a závisí na typu kotvy.
|

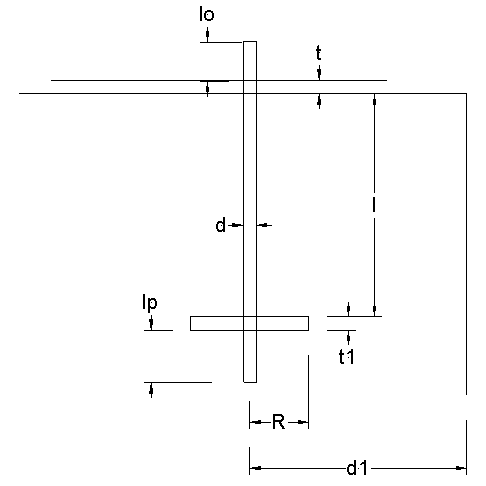

l |
kotevní délka |
|
t |
tloušťka patní desky |
|
d |
průměr kotvy |
|
lo |
prodloužení = f1 x d, výchozí hodnota f1=2 |
|
lp |
prodloužení u kruhové desky = f6 x d, výchozí hodnota f6=3 |
|
t1 |
tloušťka kruhové desky |
|
R |
poloměr kruhové desky |
|
d1 |
vzdálenost od kotevního šroubu k okraji betonové patky |
Hodnoty f1, f6, l, d1 jsou vstupní hodnoty. Hodnoty R, t1 se počítají programem.
