Výpočet Fází výstavby a provozu lze provádět také pro nelineární analýzu. Vše, co bylo vysvětleno pro lineární fáze výstavby platí také pro tento rozšířený typ výpočtu. Je zde však několik rozdílů.
V nastavení projektu Projekt > Funkcionalita musí být zatrženo Nelinearity a položka 2. řád – geometrická nelinearita.
Dialog s nastavením fází výstavby nabízí navíc jeden parametr.
|
Připojení nového prvku |
Tento parametr udává geometrické podmínky pro připojování nových prvků v další fázi výstavby. tečný: nový prvek bude ke "starému" prvku připojen ve směru tečny k deformované linii "starého" prvku rovnoběžný: nový prvek bude připojen na konec deformovaného "starého" prvku ve směru rovnoběžném se směrem nového prvku na nezdeformované konstrukci. |

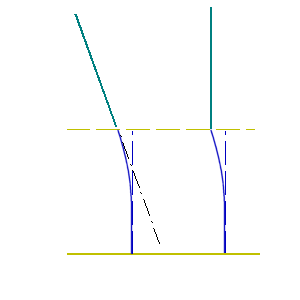

Obrázek ukazuje dvě možnosti. Na levé straně obrázku je volba tečného připojení, pravá strana ukazuje rovnoběžné připojení.
Nelze provádět TDA výpočty v kombinaci s nelineárními fázemi výstavby.
Spusťte příkaz Výpočet, síť > Výpočet.
Vyberte Nelineární fáze výstavby.
Pro spuštění výpočtu klikněte na [OK].
