Tato kapitola souvisí s Fázemi výstavby a provozu a časově závislou analýzou TDA.
Moduly Fáze výstavby a provozu a TDA mohou obecně používat všechny průřezy dostupné z databáze průřezů v SCIA Engineer. Speciálně pro účely těchto modulů je vytvořena nová funkce nazvaná „fázované průřezy“. Fázované průřezy sestávají ze dvou nebo více částí (prvků), přičemž každá z nich může mít přiřazen různý materiál. Fázované průřezy umožňují modelování spřažených konstrukcí. Průřez je vytvářen postupně od fáze s číslem 1. Každá fáze průřezu je v podélném směru modelována samostatným konečným prvkem na excentricitě. Proto se při analýze TDA projeví redistribuce napětí mezi dvěma různými fázemi průřezu, která je způsobena dotvarováním a smršťováním betonu. Pokud nějaká fáze obsahuje více samostatných částí (ze stejného nebo různého materiálu), bude pro tuto fázi mezi dvěma uzly MKP sítě vygenerován pouze jeden konečný prvek. Průřezové charakteristiky jednotlivých částí budou převedeny na jeden materiál. Vytvořený konečný prvek pak bude mít převedené průřezové charakteristiky. Z tohoto důvodu nelze během výpočtu mezi samostatnými částmi jedné fáze očekávat redistribuci napětí.
Fázované průřezy je možno vytvořit pomocí modulu Obecný průřez. Obecný průřez může být vytvořen pomocí ruční definice polygonu nebo převodem z jiných typů databázových průřezů. Také některé předdefinované mostní průřezy mohou být zadané jako fázované. Pro jeden průřez lze definovat až deset fází.
Podrobnější informace o modulu Obecný průřez jsou uvedeny v kapitole Průřezy > Obecný průřez. Systém SCIA Engineer má však důležité omezení v tom, že na jeden 1D prvek může být definován pouze jeden fázovaný průřez! Z toho důvodu nelze použít fázovaný průřez na prutech s proměnným průřezem (tzn. prut sestavený z několika částí s různým průřezem).

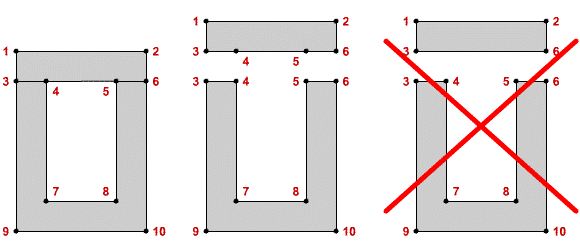

Při vytváření fázovaných průřezů musí být splněna jedna důležitá podmínka. Je zřejmá z následujícího obrázku.
Ukázka fázovaného průřezu
Následující obrázek zobrazuje dutinový stropní panel [fáze 1] (tl. 400 mm) s dobetonovanou deskou tl. 50 mm [fáze 2].
Nosník s fázovaným průřezem vyžaduje spíše jemnou síť (konečných prvků). Tato jemná síť je nezbytná pro dosažení správných a spolehlivých výsledků.
Velikost konečných prvků pro nosníky s fázovaným průřezem je určena parametrem Průměrná velikost lan, kabelů, prvků na podloží z dialogu Nastavení sítě konečných prvků.
Pro výpočet průřezových charakteristik fázovaných profilů doporučujeme výpočet MKP. Ten lze provést v editačním dialogu průřezu zaškrtnutím volby Výpočet MKP. Pokud je tato volba zapnutá, použije program pro výpočet průřezových charakteristik speciální postup.

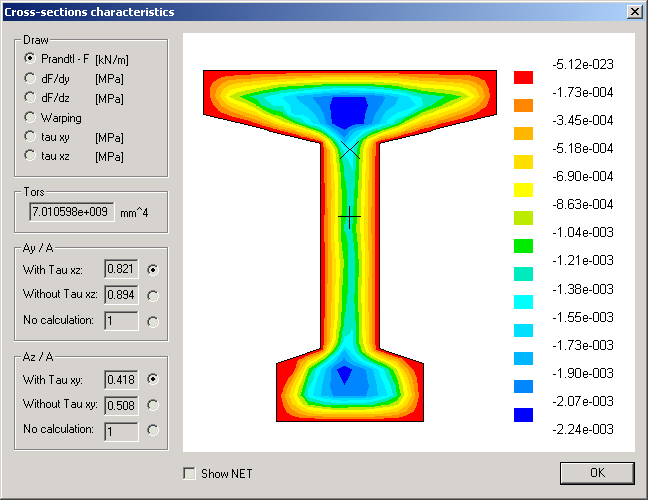

Výsledky výpočtu jsou zobrazeny v samostatném dialogovém okně.
Lze zobrazit některé výsledky a také zvolit způsob výpočtu smykových parametrů: Ay/A a Az/A (viz poznámka níže).
Pozn.: Je na uživateli, aby překontroloval hodnoty smykového ochabnutí a zvolil ručně tu správnou (nebo nejvhodnější) možnost.
Průřezové charakteristiky pro průřezy více různými materiály
Průřezové charakteristiky se převedou na ideální průřezové charakteristiky.
U fázovaných průřezů z knihovny programu souvisí tyto charakteristiky s materiálem první fáze průřezu (tzn. materiálem první části průřezu, který tvoří první fázi).
U obecných průřezů souvisí tyto charakteristiky s materiálem první zadané části průřezu bez ohledu na fáze.

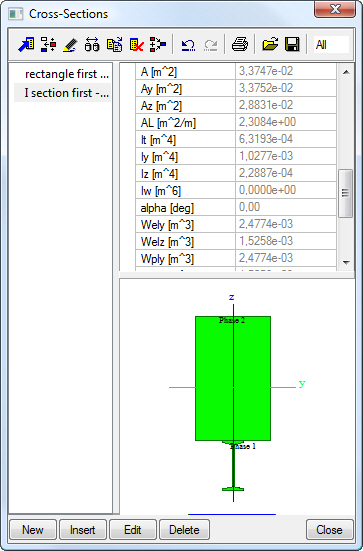

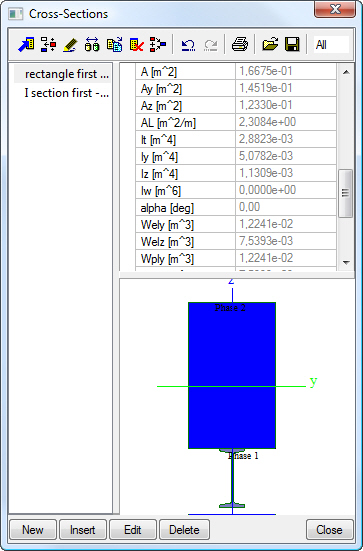

Srovnejte následující dva obrázky. Stejný obecný průřez tvořený obdélníkovým průřezem betonovým prvkem a průřezem ocelovým nosníkem ve tvaru písmene I. Na prvním obrázku byl jako první zadán obdélník. Na druhém obrázku byl jako první zadán průřez ocelovým nosníkem.
