Jakmile je obecný průřez zadán (nebo částečně zadán), je možné přidat ke kresbě průřezu kóty.
Jsou zde tři typy kót: (i) svislé, (ii) vodorovné, a (iii) obecné
Otevřete funkci Kóta ve stromovém menu v Editoru obecného průřezu.
Je-li třeba, změňte parametry kóty.
Vyberte první bod, ke kterému se vztahuje kóta.
Vyberte druhý bod, ke kterému se vztahuje kóta.
Zadejte pozici kótovací čáry.
Opakujte tolikrát, kolikrát je třeba.
|
Jméno |
Specifikuje jméno kóty. |
|
Styl |
Zvolte styl: svislý, vodorovný, obecmý. |
|
Popis |
Specifikuje popis připojený ke kótě. |
|
Odsazení vynášecí čáry |
Zadává odsazení vynášecí čáry od průřezu. odsazení = 5 odsazení = 50 |
|
Vynášecí čára |
Zvolte typ vynášecí čáry. krátká dlouhá |
|
Zarovnání popisu |
Zadání zarovnání popisu. vlevo střed vpravo |

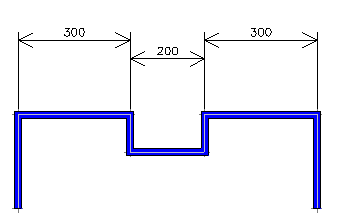

Příklad kót
