Nejen vlastní konstrukce, ale i tvar průřezu může být importován z DWG/DXF souborů.
Editor obecného průřezu může být otevřen přes Správce průřezů. Použijte funkci Nový průřez > Obecný průřez.
Otevřete Správce průřezů.
Spusťte funkci Nový.
Vyberte Obecný.

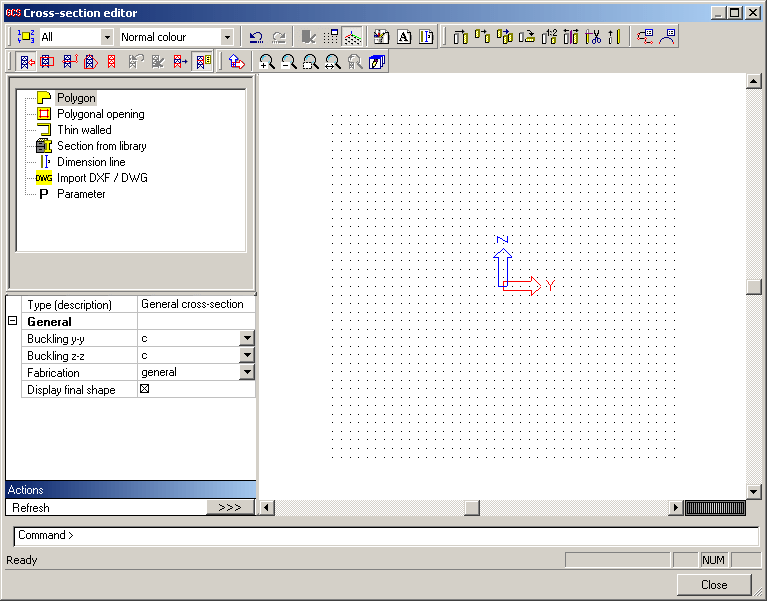

Otevře se Editor průřezů.
Poklepejte na Import DXF/DWG.
Nalistujte soubor, který chcete importovat.
Otevře se importační dialog.
Proveďte nezbytná nastavení a/nebo akce (čtěte níže pro vysvětlení významu ovladačů tohoto dialogu).
Dokončete import použitím tlačítek [Importovat vybrané] nebo [Importovat vše].
Toto okno obsahuje vrstvy, které byly definovány v původním DWG/DXF souboru. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané vrstvy.
Tento seznam obsahuje dostupné typy entit. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané typy.
|
Tenkostěnné |
Vybrané čáry jsou importovány jako tenkostěnný průřez. |
|
Polygony |
Vybrané čáry jsou importovány jako polygonový průřez. |
|
Polygonové otvory |
Vybrané čáry jsou importovány jako polygonové otvory v průřezu. |
Měřítko pro import Tato položka je potřeba, pokud výkres není v jednotkách SI. Tato položka umožňuje transformaci z "imaginárních" jednotek DWG/DXF souboru a metrů (použitých v SCIA Engineer jako základních jednotek).
Poznámka: Je-li měřítko nastaveno na 1 (jedna), SCIA Engineer předpokládá, že data jsou uložena v metrech.
Uživatel může definovat bod vložení:
Střednice
Jako bod vložení se vybere střed importovaného modelu a tímto bodem uživatel umístí importovaný model do grafického okna.
Středem se rozumí střed ohraničujícího hranolu opsaného kolem importovaného modelu.
Originál
Jako bod vložení se vybere původní bod vložení importovaného modelu a tímto bodem uživatel umístí importovaný model do grafického okna.
Počátek v 0,0,0
Počátek souřadného systému importovaného modelu se umístí do počátku (0,0,0) souřadného systému ve SCIA Engineer.
Toto je informativní položka, která ukazuje rozměry vypočtené ze zadaného měřítka.
Následující postup sloučí jednotlivé čáry ve výkrese do polygonu
Stiskněte [Vyberte křivky].
Označte čáry, které mají být vloženy do polygonu.
Stiskněte [Připojit křivky].
Tento postup opakujte dokud je potřeba.
Stiskněte [Konec]
Pohled v okně náhledu může být nastaven pomocí standardních SCIA Engineer ovladačů (pohled může být posunut, otočen, zvětšen/zmenšen).
