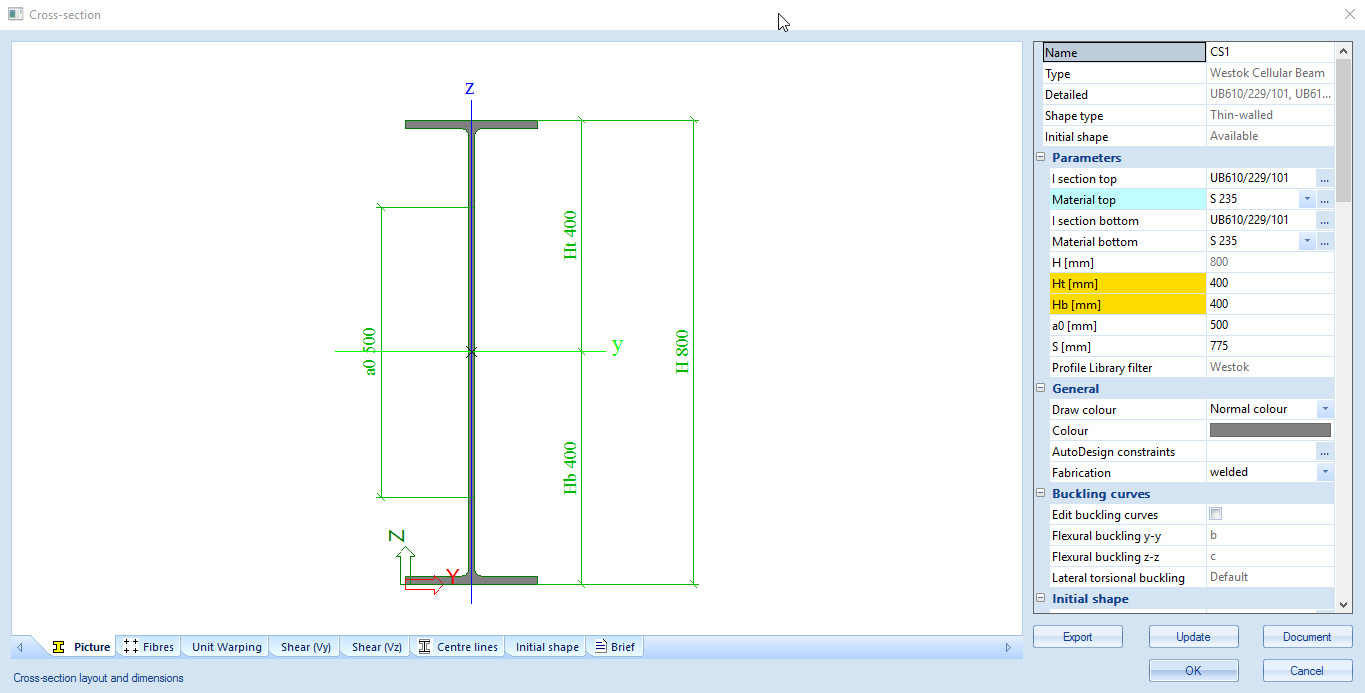

Skupina Westok umožňuje definici prolamovaného nosníku podle Westok.
Postup pro zadání tohoto průřezu do projektu je shodný s postupem pro zadání dalších typů průřezů; uživatel musí pouze zvolit typ průřezu, vybrat vhodný tvar a velikost a nastavit požadované parametry.
Podobně jako u jiných typů průřezů, i zde spočte program automaticky základní průřezové charakteristiky a uživatel může zadat nečíselné parametry jako materiál, barvu apod.
Prolamovaný nosník Westok využívá seznam, z nějž uživatel vybírá typ válcovaného průřezu. Seznam je omezen na následující typy:
- UB
- UC
- UKB
- UKC
- IPE
- HE
- HD
- HL
Po potvrzení zadání prolamovaného nosníku Westok je provedeno několik kontrol geometrie.
Použijí se následující parametry:
Horní průřez
bt - šířka pásnice horního průřezu
tft - tloušťka pásnice horního průřezu
twt - tloušťka stojiny horního průřezu
rt - zaoblení horního průřezu
ht - výška původního I-průřezu, z nějž je odříznuta horní T-část
Ht - výška horního T-průřezu
Spodní průřez:
bb - šířka pásnice spodního průřezu
tfb - tloušťka pásnice spodního průřezu
twb - tloušťka stojiny spodního průřezu
rb - zaoblení spodního průřezu
hb - výška původního I-průřezu, z nějž je odříznuta spodního T-část
Hb - výška spodního T-průřezu
Celkový průřez:
H - celková výška kombinovaného průřezu
Otvory:
a0 - průměr otvoru
at - vzdálenost otvoru od horní pásnice (Ht - 0,5 * a0 - tft)
ab - vzdálenost otvoru od spodní pásnice (Ht - 0,5 * a0 - tft)
S - vzdálenost otvorů
S těmito parametry se provádějí následující kontroly:
Pokud kterýkoli z těchto testů selže, program zobrazí varování a uživatel musí příslušným způsobem upravit geometrii.
