Válcované průřezy jsou ocelové profily vyráběné ve specializovaných továrnách.
Pokud chce uživatel použít válcovaný ocelový průřeznebo průřez tvářený za studena, může vybrat odpovídající tvar a velikost z knihovny průmyslově vyráběných průřezů, která je součástí systému SCIA Engineer. Veškeré průřezové charakteristiky jsou potom automaticky načteny do programu a uživatel se nemusí víc starat o průřezové charakteristiky a související vlastnosti.

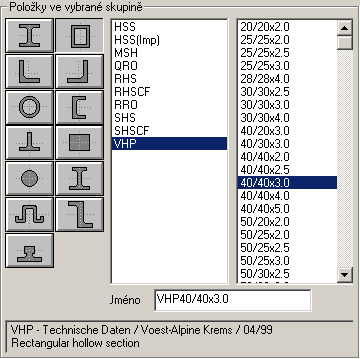

Postup pro přidávání válcovaného průřezu do projektu je shodný s postupem pro ostatní typy průřezů; uživatel pouze musí zadat typ průřezu v dialogu pro výběr typu a potom vybrat odpovídající tvar a rozměr z výrobní řady a případně změnit příslušné parametry.
Standardně jsou veškeré průřezové charakteristiky válcovaných průřezů nebo profilů tvářených za studena automaticky importovány do programu ve chvíli, kdy uživatel zvolí příslušný tvar a rozměr z integrované knihovny průřezů.
Uživatel může, pokud je to potřebné, zadat nečíselné parametry, jako je jméno, barva, materiál atd.
Kromě základních průřezových charakteristik program také počítá data, jako jsou:
tvar výztuh,
výsečové souřadnice,
smykové napětí po průřezu od jednotkové síly působící ve směru Y,
smykové napětí po průřezu od jednotkové síly působící ve směru Z,
osové čáry průřezu.
Následující tabulka zobrazuje grafy výše zmíněných průřezových charakteristik pro I-profil.
|
Výsečové souřadnice |
|
|
Smyk Y |
|
|
Smyk Z |
|
|
Tvar výztuh |
|
Poznámka: Některá z uvedených dat jsou závislá na tvaru konkrétního průřezu. Tzn., že některé hodnoty nemusí být pro určité průřezy dostupné. Například u úhelníku není zobrazován tvar výztuhy a např. u tyčí nejsou zobrazovány žádné doplňující údaje.
