Tabulky pro související informace, které se vkládají do dokumentu, lze vnořit takovým způsobem, že zobrazovaná data budou setříděna.
Vnoření bude vysvětleno na příkladě zatěžovacích stavů a zatížení.
Předpokládejme, že se do dokumentu budou vkládat tři tabulky:
zatěžovací stavy,
spojitá zatížení,
bodová zatížení.
Pokud je tabulka vložena standardním způsobem, bude strom dokumentu vypadat následovně:

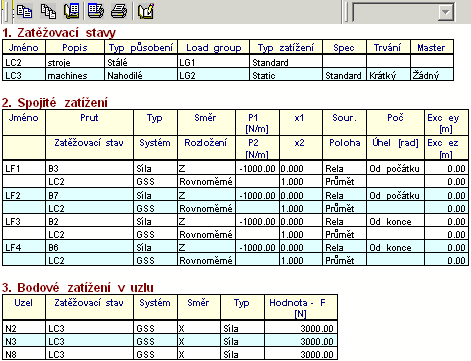

A dokument bude vypadat takto:
Předpokládejme, že uživatel chce mít data uspořádána následujícím způsobem:
informace o prvním zatěžovacím stavu,
zatížení působící v prvním zatěžovacím stavu,
informace o druhém zatěžovacím stavu,
zatížení působící ve druhém zatěžovacím stavu,
atd.
Dokument systému SCIA Engineer umožňuje také toto sofistikované uspořádání informací.
Strom dokumentu bude potom vypadat následovně:

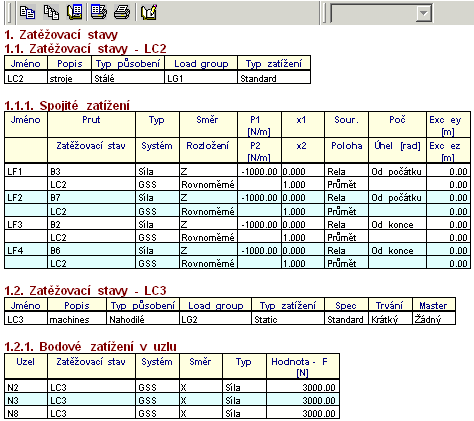

A dokument bude vypadat takto.
Přidejte potřebné tabulky do dokumentu pomocí standardního postupu. (Tabulky lze vkládat také z grafického okna.)
Ve stromě dokumentu vyberte položky, které by měly být vnořeny „pod" hlavní položkou.
Pomocí standardní funkce Windows Drag&Drop přesuňte vybrané položky pod (nebo do) požadované hlavní větve.
To je vše.
Poznámka: Přestože je tato kapitola nazvána "vnořené tabulky", je možné vnořit jakoukoliv položku v dokumentu. Například obrázek. Viz příklad níže.
Příklad
Předpokládejme spojitý nosník o třech polích namáhaný: (i) vlastní tíhou, (ii) soustředěnou silou uprostřed prvního pole, (iii) soustředěnou silou uprostřed druhého pole, a (iv) soustředěnou silou uprostřed třetího pole.
Strom dokumentu lze vytvořit následujícím způsobem:
Obrázek je diagram ohybových momentů – vyobrazeno v servisu Výsledky a "uloženo" použitím funkce Vožit obrázek do dokumentu.

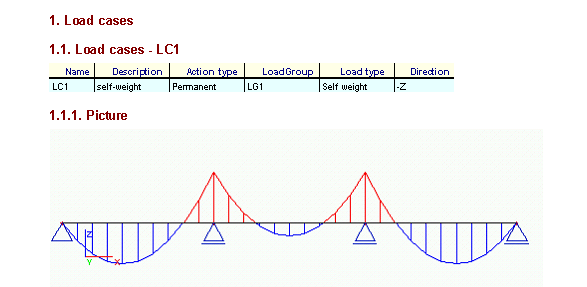

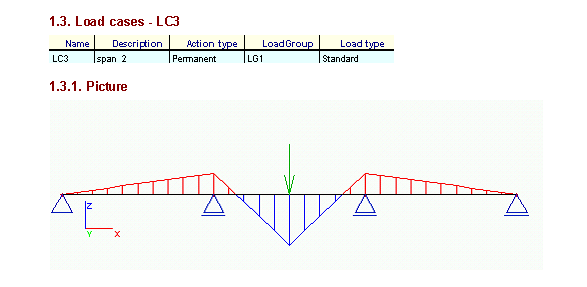

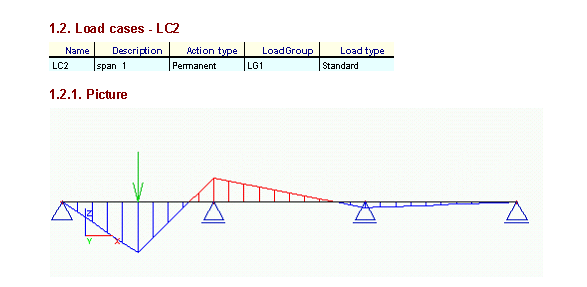

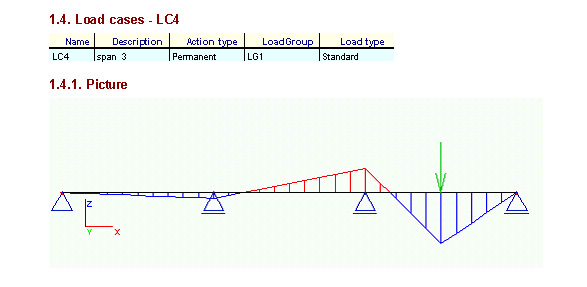

Konečný dokument vypadá:
