Generátor spektra odezvy podle ČSN

Postup zadání nového seismického spektra podle ČSN

  1. Rozbalte strom Knihovny v hlavním stromu nabídky.
  2. Rozbalte větev Zatížení.
  3. Spusťte funkci Seismické spektrum a otevřete Správce seismických spekter.
  4. Klepněte na Nový.
  5. V položce Způsob zadání zvolte ČSN - česká norma.
  6. Zkontrolujte a v případě potřeby upravte parametry.
  7. Klepněte na tlačítko Normové parametry a zkontrolujte a případně upravte normou dané parametry spektra.
  8. Parametry potvrďte tlačítkem OK.
  9. Klepněte OK a potvrďte spektrum.
  10. Zavřete Správce seismických spekter.

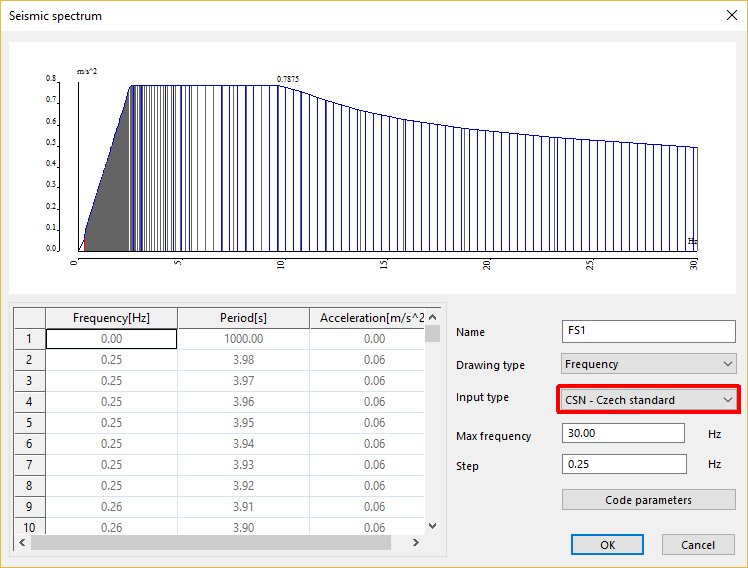

Definice spektra a normových parametrů

Spektrum odezvy podle ČSN lze zadat volbou ČSN - Česká norma.

Max frekvence a krok

Hodnoty spektra se generují mezi maximální periodou 4 sekund (=0,25 Hz) a zadanou maximální frekvencí s použitím zadaného kroku.

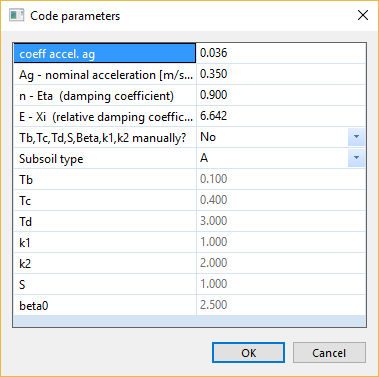

Normové parametry

Toto tlačítko otevře dialog normově závislých parametrů.

Souč. akcelerace ag

Hodnota návrhového zrychlení vyjádřená jako násobek tíhového zrychlení g.

Ag - jmenovité zrychlení

Nominální zrychlení podloží

n - Eta (součinitel útlumu)

Korekční součinitel útlumu

E - Xi (relativní součinitel útlumu)

Relativní součinitel útlumu, vyjádřený v % (typická hodnota je 5 %).

Tb, Tc, Td, S, Beta, k1, k2 ručně

Pokud je tato volba vypnuta, hodnoty Tb, Tc, Td, beta0, k1, k2, S se vypočtou

Pokud je tato volba zapnuta, hodnoty Tb, Tc, Td, beta0, k1, k2, S se zadají ručně

Typ podloží

Typ (A, B, C)

Tb

Spodní limit periody konstantní větve spektra zrychlení

Tc

Horní limit periody konstantní větve spektra zrychlení

Td

Hodnota definující rozsah spektra s konstantním přemístěním

k1

Exponent pro větev TC-TD

k2

Exponent větev dlouhé periody (T>TD)

S - součinitel podloží

Součinitel podloží

beta0

Násobitel pro typ podloží A

Teorie

Seismické spektrum se definuje jako

Opravný součinitel útlumu se spočte jako

Hodnoty S, Tb, Tc, Td se definují podle typu podloží (pokud nejsou zadány ručně).

Typ podloží S [-] TB [s] TC [s] TD [s]
A 1,0 0,10 0,4 3,0
B 1,0 0,15 0,6 3,0
C 0,9 0,20 0,8 3,0

Hodnoty k1, k2 a beta0 se nastaví podle výchozího nastavení (pokud nejsou zadány ručně)

I když se formulace lehce liší, s výchozími hodnotami k1, k2 a beta0 je definice spektra totožná s pružným spektrem podle EN1998-1:2004
