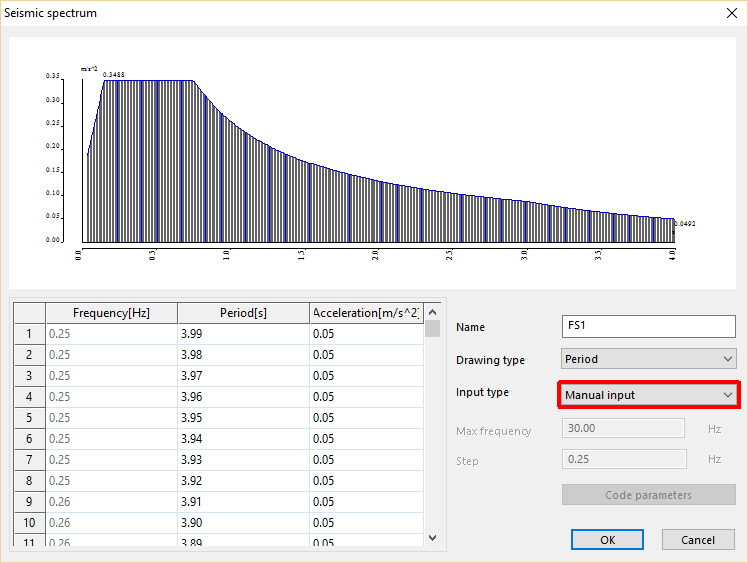

Ruční definice spektra odezvy

Spektrum odezvy lze zadat ručně. Je třeba zadat seznam párů hodnot (frekvence - zrychlení) nebo (perioda - zrychlení).

Jméno

Jméno spektra, jak se vypisuje v knihovně a ve výběrových položkách.

Typ kreslení

Režim zobrazení a zadání spektra.

• Je-li vybrána frekvence, do tabulky lze zadat hodnoty frekvence a akcelerace. Odpovídající hodnoty periody se dopočítají.
• Je-li vybrána perioda, do tabulky lze zadat hodnoty periody a akcelerace. Odpovídající hodnoty frekvence se dopočítají.

Způsob zadání

Určuje, zda se spektrum zadává ručně nebo přes generátor. V našem případě vybereme Ruční zadání.

Max frekvence a krok

Tyto dva parametry se použijí generátorem spektra a nelze je při ručním zadání upravit. Hodnoty spektra se generují mezi maximální periodou 4 sekund (=0,25 Hz) a zadanou maximální frekvencí s použitím zadaného kroku.

Manipulace tabulky

Při klepnutí pravým tlačítkem do horního levého rohu tabulky nebo na záhlaví řádky (číslo řádku na levé straně) se zobrazí kontextová nabídka.

Jsou zde volby: Vložit nový řádek, Odstranit řádek, Odstranit všechny řádky, Smazat řádek a Smazat všechny řádky.

Volby Kopírovat vše a Vložit vše umožňují kopírování obsahu tabulky do externí aplice a zpět (např. MS Excel).

Použití schránky Windows ke kopírování dat do Knihovny seismických spekter a z ní.

Vložení externích dat do tabulky:

• Zkopírování dat funkce do schránky (např. z MS Excel)
• Klepněte pravým tlačítkem do horního levého rohu tabulky pro zobrazení kontextové nabídky.
• Vyberte Vložit vše

Kopírovat data do schránky Windows:

• Klepněte pravým tlačítkem do horního levého rohu tabulky pro zobrazení kontextové nabídky.
• Vyberte Kopírovat vše
