Generátor spektra odezvy podle STN

Postup zadání nového seismického spektra podle STN

  1. Rozbalte strom Knihovny v hlavním stromu nabídky.
  2. Rozbalte větev Zatížení.
  3. Spusťte funkci Seismické spektrum a otevřete Správce seismických spekter.
  4. Klepněte na Nový.
  5. V položce Způsob zadání zvolte STN - Slovenská norma.
  6. Zkontrolujte a v případě potřeby upravte parametry.
  7. Klepněte na tlačítko Normové parametry a zkontrolujte a případně upravte normou dané parametry spektra.
  8. Parametry potvrďte tlačítkem OK.
  9. Klepněte OK a potvrďte spektrum.
  10. Zavřete Správce seismických spekter.

Definice spektra a normových parametrů

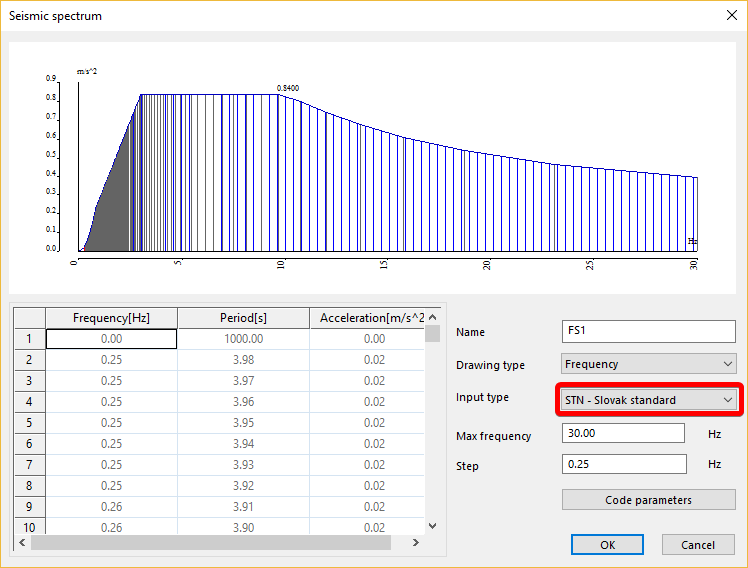

Spektrum odezvy podle STN lze zadat volbou STN - Slovenská norma.

Max frekvence a krok

Hodnoty spektra se generují mezi maximální periodou 4 sekund (=0,25 Hz) a zadanou maximální frekvencí s použitím zadaného kroku.

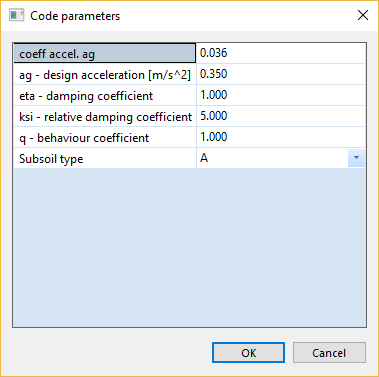

Normové parametry

Toto tlačítko otevře dialog normově závislých parametrů.

součinitel zrychlení ag

Hodnota návrhového zrychlení vyjádřená jako násobek tíhového zrychlení g.

ag - návrhové zrychlení

Návrhové zrychlení podloží typu A

součinitel útlumu eta

Opravný součinitel útlumu (výchozí hodnota = 1,0)

ksi - relativní součinitel útlumu

Relativní tlumení v % (výchozí hodnota = 5%)

q - součinitel duktility

Součinitel duktility (výchozí hodnota = 1,0)

Typ podloží

Typ podloží (A, B, C D)

Teorie

Formulace spektra

Podloží fa [Hz] fb [Hz] fc [Hz] fd [Hz] ka kb kc kd ke α
A 35,0 10,0 3,0 0,8 12,0 2,4 0,8 1,0 1,0 0,6988
B 35,0 9,0 1,57 0,5 8,5595 2,2 1,4 2,8 0,95 0,6183
C 35,0 8,0 1,0 0,33 6,1607 2,0 2,0 6,0 0,9 0,5410
D 35,0 8,0 0,8 0,25 6,1607 2,0 2,5 10,0 0,9 0,5410
