Vypočítané parametry C mohou být zobrazeny v Zobrazení 2D dat nebo v servisu Výsledky.
Provést výpočet.
Otevřít strom Výpočet, síť.

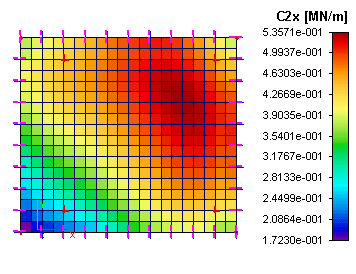

Spustit funkci Zobrazení 2D dat.
Vybrat funkci Podloží.
Vybrat požadovaný parametr.
Nastavit další parametry pro kreslení.
Překreslit obrazovku (tlačítkem [Obnovit] v okně vlastností).
Poznámka: Tato funkce nabízí všech pět parametrů C. Dva, které nejsou počítány (C1x a C1y), jsou konstantní na celé základové desce. Zbývající můžou mít libovolné rozložení závislé na vstupních mezních podmínkách.
Provést výpočet.

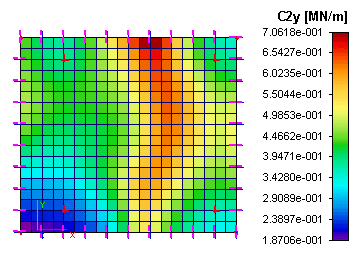

Otevřít servis Výsledky.
Spustit funkci Podloží – parametry C.
Vybrat požadovaný parametr.
Nastavit další parametry pro kreslení.
Překreslit obrazovku (tlačítkem [Obnovit] v okně vlastností).
Poznámka: Tato funkce nabízí pouze (skutečně) spočítané parametry C. Dva, které nejsou počítány (C1x a C1y) a jsou konstantní na celé základové desce,zde nelze zobrazit.
