Uživatel si může vybrat ze dvou typů základových patek.
Parametry základové patky jsou:
|
Jméno |
Jméno se používá k identifikaci základové patky. |
|
Typ |
Definuje tvar základové patky. |
|
Rozměry |
Zadání rozměrů patky se provádí v dialogu, který obsahuje naváděcí obrázky základové patky. Z obrázků je patrný význam jednotlivých rozměrů. Uživatel může kliknout na kótovací čáru libovolného rozměru a „fokus" v tabulce je nastaven na odpovídající položku. Díky tomu je zadání rozměrů patky velice jednoduché. |
|
Excentricita |
Základová patka může být buď symetrická nebo lze zadat určitou excentricitu (v půdoryse). |
|
Podmínky betonáže |
Určuje podmínky betonáže základové patky. |
|
Materiál |
Tato položka definuje materiál použitý pro základovou patku. |

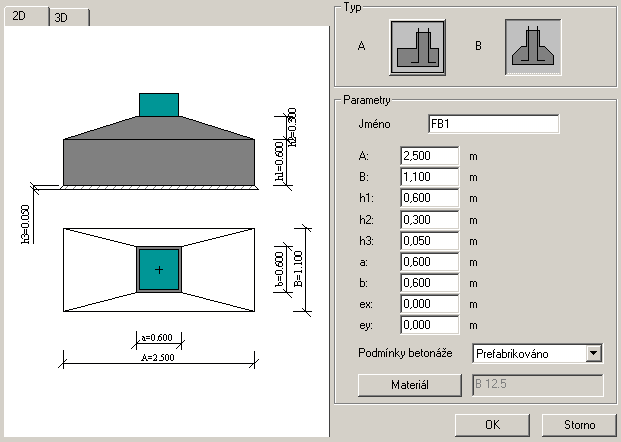

Editační dialog pro základovou patku dovoluje zobrazit patku buď ve 2D nebo 3D režimu. Varianta 2D ukazuje bokorys, půdorys a kótovací čáry pro všechny zadávané rozměry.
Varianta 3D nabízí přehlednou vizualizaci zadané patky.
Výše zmíněné vlastnosti se definují v editačním dialogu základové patky. Tento dialog lze otevřít ze Správce základových patek.
Kromě toho je nutno definovat ještě jeden důležitý parametr základové patky. Jedná se o zeminu pod základovou spárou. Tento parametr se zadává v dialogu vlastností podpory, tj. zadává se v okamžiku vkládání podpory do modelu konstrukce.
