Export z grafického okna

Postup pro export DXF / DWG souborů z grafického okna

1. Použijte jednu z těchto funkcí:

   1. Soubor > Export > Grafický formát.

   2. Pop-up menu pravého tlačítka myši> Uložit obrázek do souboru.

2. Je možné vybrat si z následujících formátů:

   1. 3D DWG AutoCAD R14, 2000 (*.dwg)

   2. 3D DWG AutoCAD R11, 2006 (*.dwg)

   3. 2D DWG AutoCAD R14, 2000 (*.dwg)

   4. 3D DXF AutoCAD R14, 2000 (*.dxf)

   5. 3D DXF AutoCAD R11, 2006 (*.dxf)

   6. 2D DXF AutoCAD R14, 2000 (*.dxf)

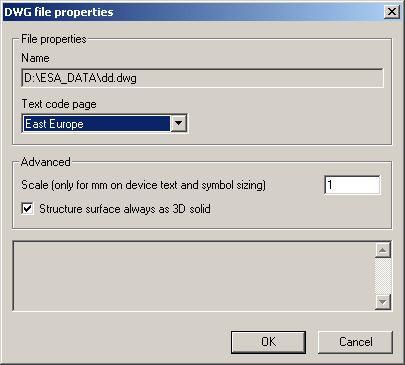

11. Po zadání jména souboru a cesty potvrďte uložení tlačítkem [Uložit]. Otevře se další dialog, ve kterém můžete definovat nějaké detaily exportu.

12. Nastavte vlastnosti (viz níže) a potvrďte tlačítkem [OK].

Vlastnosti exportu

Poznámka: 2D DXF a 2D DWG export nepodporuje funkci Povrch konstrukce vždy jako 3D těleso, což je celkem pochopitelné.

Poznámka: Viz také Uložení obrázku do vnějšího souboru.
