Spusťte funkci stromu Konstrukce > Nástroje pro kreslení> Import souboru DWG, DXF, VRML 97.
Otevře se dialog Otevřít soubor.
Nalistujte soubor pro import a potvrďte.

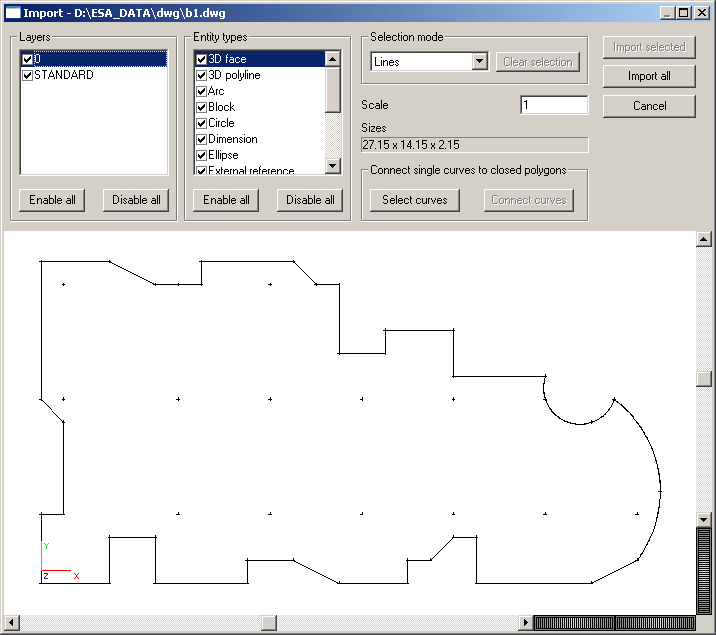

Otevře se speciální dialog pro import.
V dialogu nastavte požadované parametry a proveďte samotný import – viz níže.
Toto okno obsahuje vrstvy, které byly definovány v původním DWG/DXF souboru. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané vrstvy.
Tento seznam obsahuje dostupné typy entit. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané typy.
|
Čáry |

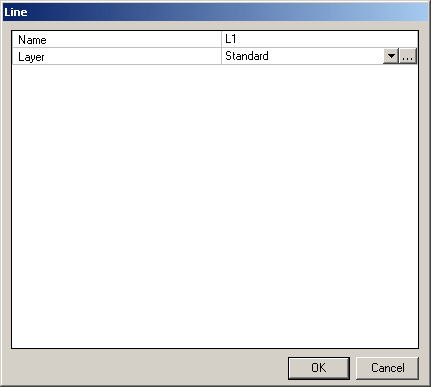

Výkres je načten jako čáry. Čáry mohou být přiřazeny jednotlivým vrstvám. Po stisknutí tlačítka "Import" se objeví dialog vlastností a můžete určit požadované parametry. |
|
Pruty |

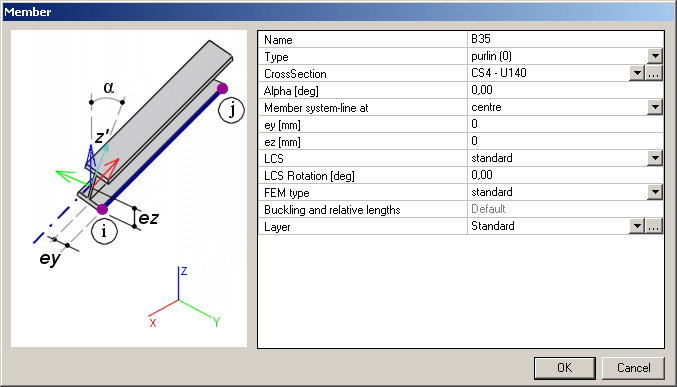

Výkres je načten jako pruty. Po stisknutí tlačítka "Import" se objeví dialog vlastností a můžete určit požadované parametry. |
|
Desky |

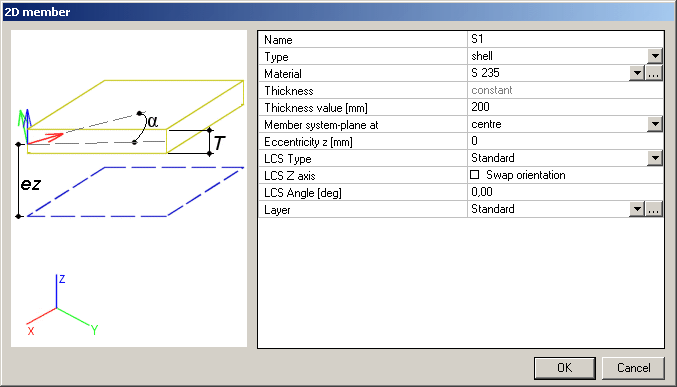

Výkres je načten jako desky. Po stisknutí tlačítka "Import" se objeví dialog vlastností a můžete určit požadované parametry. |
|
Tělesa |
Výkres je načten jako tělesa, která jsou zobrazena spolu s vypočítanou konstrukcí, ale jsou při výpočtu zanedbány. |
Poznámka: Když mají být importovány desky, je nutné, aby již v importovaném souboru byly definovány uzavřené polygony.
Měřítko pro import je nezbytné jestliže výkres není v SI jednotkách. Tato položka umožňuje transformaci z "imaginárních" jednotek DWG/DXF souboru a metrů (použitých v SCIA Engineer jako základních jednotek).
Poznámka: Je-li měřítko nastaveno na 1 (jedna), SCIA Engineer předpokládá, že data jsou uložena v metrech.
Uživatel může definovat bod vložení:
Střednice
Jako bod vložení se vybere střed importovaného modelu a tímto bodem uživatel umístí importovaný model do grafického okna.
Středem se rozumí střed ohraničujícího hranolu opsaného kolem importovaného modelu.
Originál
Jako bod vložení se vybere původní bod vložení importovaného modelu a tímto bodem uživatel umístí importovaný model do grafického okna.
Počátek v 0,0,0
Počátek souřadného systému importovaného modelu se umístí do počátku (0,0,0) souřadného systému ve SCIA Engineer.
Toto je informativní položka, která ukazuje rozměry vypočtené ze zadaného měřítka.
Tyto nástroje umožňují uživateli upravit soubor DWG/DXF před importem do SCIA Engineer.
Tento nástroj spojí jednotlivé čáry z importovaného souboru do lomených čar. Tím lze s výhodou redukovat celkový počet čar v importovaném modelu. Také to může zjednodušit manipulaci s importovaným modelem.
Vyberte [Spojit křivky].
Klepněte [Start].
Vyberte čáry, které se mají spojit.
Stiskněte [Spustit]
Tento postup opakujte dokud je potřeba.
Klepněte [Konec]
Tento nástroj spojí jednotlivá tělesa z importovaného souboru. Podobně jako funkce spojení čar může i tato volba zmenšit celkový počet těles v importovaném modelu a zjednodušit manipulaci s ním.
Vyberte [Spojit tělesa].
Klepněte [Start].
Vyberte tělesa, které se mají spojit.
Stiskněte [Spustit]
Tento postup opakujte dokud je potřeba.
Klepněte [Konec]
Tento nástroj umožňuje uživateli "zlepšit" tvar importovaného tělesa vyhlazením jeho povrchu, což vede ke snížení počtu hran. To je vhodné zejména u importovaných těles, která nebyla modelována ideálním způsobem, ale která obsahují nadbytečné hrany, které nejsou důležité pro popis tvaru tělesa.
Vyberte [Vyhladit tělesa].
Klepněte [Start].
Vyberte část importovaného tělesa, která se má vyhladit. Popřípadě použijte výběr výřezem na vybrání celého tělesa.
Klepněte [Spustit] a zadejte vyhlazovací parametr: 0 = pro reprezentaci tvaru importovaného tělesa se použije minimální možný počet hran (v některých případech to může vést k degradaci tvaru - např. krychle bude mít zakulacené rohy). 60 = všechny hrany importovaného tělesa budou zachovány. Obvykle je potřeba několik pokusů k nalezení optimální hodnoty parametru pro konkrétní importované těleso- neexistuje žádné obecné pravidlo, které by říkalo, jaká hodnota je optimální.
Tento postup opakujte dokud je potřeba.
Klepněte [Konec]
Některé CAD programy používají definici spline křivky odlišnou od té, která je použita ve SCIA Engineer. Takové spline křivky se importují jako lomené čáry. Tento parametr stanoví počet vrcholů náhradní lomené čáry.

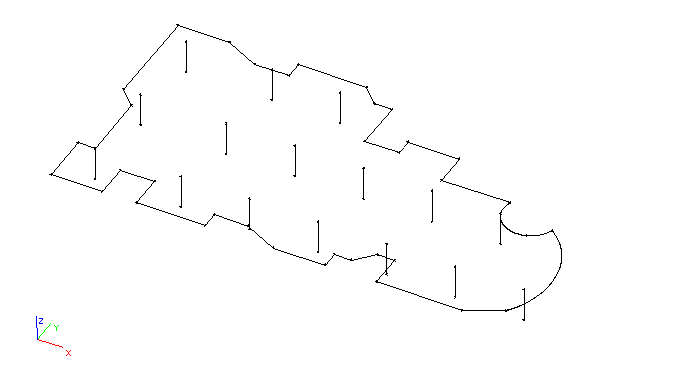

Pohled v okně náhledu může být nastaven pomocí standardních SCIA Engineer ovladačů (pohled může být posunut, otočen, zvětšen/zmenšen).
K oknu s náhledem se vztahují tři zaškrtávací políčka:
OpenGL v okně s náhledem
Je-li vybráno, část modelu skrytá za jinou, blíže položenou, částí modelu se nekreslí. Není-li vybráno, viditelnost se nebere do úvahy a vykresluje se celý model (což vede k rychlejší odezvě, ale méně přehlednému obrázku).
Výběr OpenGL
Je-li vybráno, kurzor vybírá "viditelné" (nejblíže položené) části modelu (pokud jsou dvě entity umístěny přes sebe). Není-li vybráno, je aktivní standardní režim výběru.
Ukázat všechny objekty
Některé objekty ze souboru DWG/DXF, které nemají odpovídající protějšek ve SCIA Engineer (např. text) nelze do SCIA Engineer naimportovat. Tyto objekty nejsou zobrazeny v okně s náhledem. Pokud je chcete vidět, vyberte tuto položku.
Poznámka: Někdy může být vhodnější importovat výkres jako čáry a později (tj. v grafickém prostředí SCIA Engineer) transformovat čáry na pruty použitím funkce Kreslení prvku v režimu Výběr čáry (
).
Toto tlačítko spouští samotný import. Jako čáry, pruty nebo desky (v závislosti na dalších nastaveních importu) jsou importovány buď entity vybrané v okně náhledu nebo všechny entity v okně náhledu. Když je tlačítko stisknuto, otevře se dialog vlastností pro čáry nebo pruty nebo desky (v závislosti na dalších nastaveních importu) a můžete nastavit potřebné vlastnosti.
