DWG nebo DXF soubory mohou být importovány jako obrázek nebo jako výkres.
Tato funkce importuje DWG nebo DXF soubor jako "samostatně stojící" obrázek. Obrázek může být umístěn kamkoliv na výkrese, posunován, může být měněna jeho velikost, atd.
Otevřete Galerii výkresů.
Otevřete nebo vytvořte výkres.
Spusťte funkci Vložit obrázek > Vložit obrázek z DWG nebo DXF souboru.
K dispozici jsou dva typy:
AutoCAD R12, R13, R14, 2000 (*.dxf)
AutoCAD R12, R13, R14, 2000 (*.dwg)
Vyberte soubor a otevřete ho.

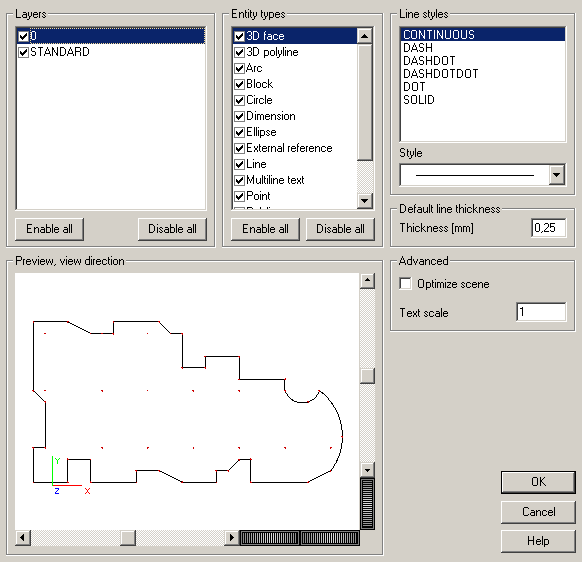

Objeví se dialog vlastností importu.
Nastavte požadované vlastnosti (viz níže) a potvrďte.
Použijte myš pro umístění obrázku a levé tlačítko myši pro upravení velikosti obrázku na výkresu.
Toto okno obsahuje vrstvy, které byly definovány v původním DWG/DXF souboru. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané vrstvy.
Tento seznam obsahuje dostupné typy entit. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané typy.
Toto okno obsahuje všechny styly čar použitých v importovaném souboru.
Toto okno nabízí styly čar, které mohou být použity v programu. Mohou být přiřazeny k jednotlivým stylům čar z původního souboru.
Čáry v DWG/DXF souborech mohou mít určitou nebo výchozí tloušťku. Aby se vyhnulo používání čar s neznámou tloušťkou, importační dialog umožňuje nastavit číselnou hodnotu pro výchozí tloušťku.
Je-li tato volba zapnuta, jsou čáry se stejnými vlastnostmi spojené dohromady a kresleny ve stejnou dobu.
Určuje měřítko textu.
Pohled v okně náhledu může být nastaven pomocí standardních Scia Engineer ovladačů (pohled může být posunut, otočen, zvětšen/zmenšen).
Tato funkce importuje DWG/DXF soubory jako výkresy, tj. soubor je přidán do aktuálního výkresu jako jeho nová část. Velikost importovaného výkresu může být nastavena pomocí parametru Měřítko.
Otevřete Galerii výkresů.
Otevřete nebo vytvořte výkres.
Spusťte funkci Vložit obrázek > Vložit výkres z DWG nebo DXF souboru.
K dispozici jsou dva typy:
AutoCAD R12, R13, R14, 2000 (*.dxf)
AutoCAD R12, R13, R14, 2000 (*.dwg)
Vyberte soubor a otevřete ho.

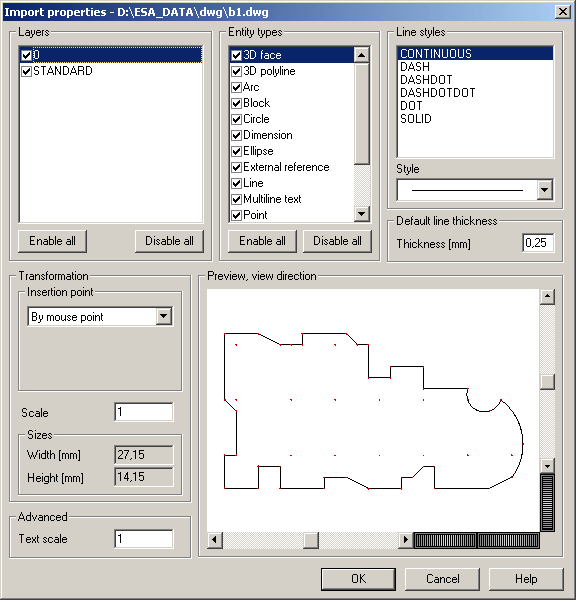

Objeví se dialog vlastností importu.
Nastavte požadované vlastnosti (viz níže) a potvrďte.
Použijte myš pro umístění výkresu.
Toto okno obsahuje vrstvy, které byly definovány v původním DWG/DXF souboru. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané vrstvy.
Tento seznam obsahuje dostupné typy entit. V náhledovém okně dialogu pro import jsou zobrazeny pouze vybrané typy.
Toto okno obsahuje všechny styly čar použitých v importovaném souboru.
Toto okno nabízí styly čar, které mohou být použity v programu. Mohou být přiřazeny k jednotlivým stylům čar z původního souboru.
Čáry v DWG/DXF souborech mohou mít určitou nebo výchozí tloušťku. Aby se vyhnulo používání čar s neznámou tloušťkou, importační dialog umožňuje nastavit číselnou hodnotu pro výchozí tloušťku.
Importovaný výkres může být umístěn na určité místo v aktuálním výkrese (např. do levého dolního rohu, do středu, atd.). Význam jednotlivých možností je jasný z jejich názvu.
Poznámka: Když je vybrána možnost Dva body pomocí myši, je políčko Měřítko skryto. Dva body definují velikost importovaného výkresu a parametr Měřítko se tím stává nadbytečným.
Určuje měřítko importovaného výkresu.
Určuje měřítko textu.
Pohled v okně náhledu může být nastaven pomocí standardních Scia Engineer ovladačů, tj. myši+kláves (pohled může být posunut, otočen, zvětšen/zmenšen).
