Tekla

Poznámka: Tato schopnost importu a exportu přímo nesouvisí s funkcionalitou systému SCIA Engineer. Může se však uživatelům systému SCIA Engineer hodit. Chápejte prosím tuto kapitolu pouze jako stručný úvod a s žádostí o další informace a/nebo pokyny se obraťte na expertní tým SCIA.

Poznámka: Interface pracuje s Tekla Structures verzemi 15 a 16.

Jestliže formát IFC pro vás není vhodným řešením při exportu do a ze systému Tekla Structures, můžete použít formát STEP Steel. Nebo můžete export provést za prostřednictvím odkazu Tekla Structure API.

Formát STEP Steel

Z Tekla do SCIA Engineer

  1. Exportujte projekt pomocí možnosti StepSteel export v Tekla Structures např. do „Tekla_output.stp“.

  2. Otevřete soubor „Tekla_output.stp“, text v záhlaví 'FILE_SCHEMA(('DATA_SECTION_SCHEMA_3_99'))' nahraďte textem 'FILE_SCHEMA(('PSS_2000_04'))' a potom soubor znovu uložte.

  3. Nyní importujte tento výstupní soubor („Tekla_output.stp“) do systému SCIA Engineer.

  4. Proveďte nezbytné úpravy, výpočty, posudky, atd.

  5. Exportujte konstrukci do formátu StepSteel CAD (kromě úrovní 1 až 3), např. do souboru „output01.stp“ (viz kapitola StepSteel - export konstrukčního modelu).

  6. Vraťte původní záhlaví: Záhlaví 'FILE_SCHEMA(('PSS_2000_04'))' tedy nahraďte záhlavím 'FILE_SCHEMA(('DATA_SECTION_SCHEMA_3_99'))'.

  7. Potom soubor uložte jako „output01e.stp“.

Ze SCIA Engineer do Tekla

  1. V programu SCIA Engineer musíte vytvořit nový soubor s příponou stp (např.„Esa_output.stp“). Vyberte možnost: Stepsteel export CAD (kromě úrovní 1 až 3) (viz kapitola StepSteel - export konstrukčního modelu).

  2. Otevřete soubor „Esa_output.stp“, text 'FILE_SCHEMA(('PSS_2000_04'))' v záhlaví nahraďte textem 'FILE_SCHEMA(('DATA_SECTION_SCHEMA_3_99'))' a potom soubor znovu uložte.

  3. Nyní importujte tento výstupní soubor („Esa_output.stp“) do systému Tekla Structures.

Odkaz Tekla Structure API

Tento odkaz, který je založen na aplikačním rozhraní softwaru Tekla Structure, podporuje export:

- geometrie přímých nosníků a sloupů (počáteční a koncové uzly)

- materiálů za použití mapovací databáze

- průřezů za použití mapovací databáze nebo geometrických profilů (vyjma dvojitých profilů)

- excentricity, ey,ez

- systémových čar prvků

- svařovaný průřez,

- klouby.



Obecný postup

1. Vyberte příkaz Soubor > Export > Soubor Tekla.

2. Vytvoří se soubor s příponou .s2t.

3. Pak je nutno spustit zásuvný modul Tekla plugin – Scia2Tekla.exe.

4. Načtěte soubor s příponou .s2t, který obsahuje mapovací databázi materiálů a průřezů, jinak se použije výchozí profil (pravoúhlý prvek 10x10).

5. Stiskněte tlačítko Načíst data do Tekla Structures.

6. Projekt se naimportuje do systému Tekla Structures.

Poznámka: Před provedením kroku 5 musí již být systém Tekla Structure spuštěný.

Dialogové okno Export



Nabídka Soubor

- Nový  – otevře nový dialog zásuvného modulu Scia2Tekla bez jakýchkoli nastavení (vymaže předchozí nastavení)

- Otevřít – otevře dialogové okno pro výběr stávajícího souboru *.sts (nastavení pro export ze Scia do Tekla).

- Uložit – uloží uživatelská nastavení v dialogovém okně do souboru *.sts (nastavení pro export ze Scia do Tekla).

- Uložit jako – uloží uživatelská nastavení v dialogovém okně do souboru *.sts (nastavení pro export ze Scia do Tekla).

- Zavřít – uzavře dialogové okno zásuvného modulu.

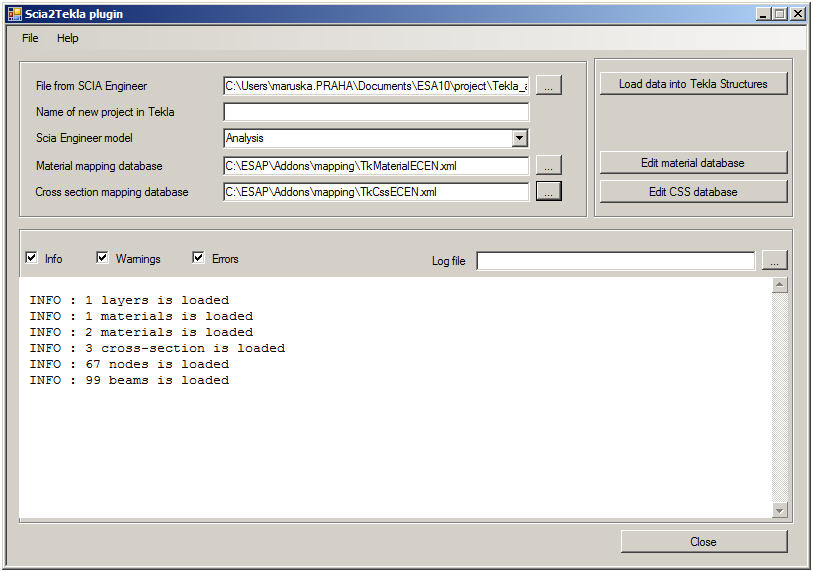

Položky dialogového okna

Soubor ze SCIA Engineer

Načte soubor s příponou s2t, který se má importovat do programu Tekla Structure.

Jméno nového projektu v Tekla

Je možno zadat název modelu v programu Tekla.

Model v SCIA Engineer

Pro export lze vybrat buď Výpočtový model, nebo Konstrukční model.

Mapovací databáze materiálů

Načte soubor XML obsahující převodní tabulku materiálů

Mapovací databáze průřezů

Načte soubor XML obsahující převodní tabulku průřezů

Načíst data do Tekla Structures

Spustí import určeného souboru do programu Tekla Structures

Upravit databázi materiálů

Otevře dialogové okno pro zadávání a úpravy převodní tabulky materiálů

Upravit databázi průřezů

 Otevře dialogové okno pro zadávání a úpravy převodní tabulky průřezů

Zavřít

Zavře dialogové okno.





V dolní části dialogového okna je oblast, kde se zapisuje protokol. Nad touto oblastí lze zvolit, jaký druh informací se má zobrazovat. Na pravé straně lze určit textový soubor, do kterého se má protokol uložit.

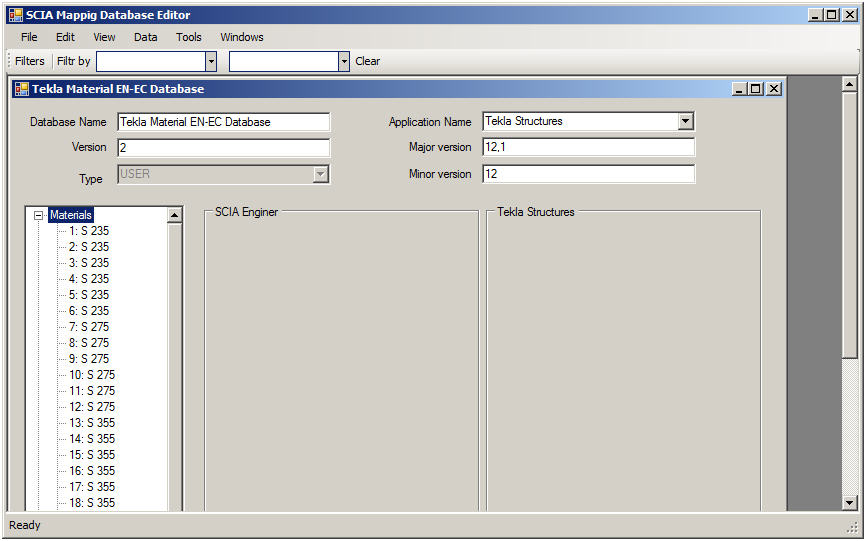

Editor mapovací databáze





Mapovací databáze se ukládají ve formátu XML.

Mapovací databáze obsahuje informace o verzích systému Tekla structures, pro které je odzkoušena.

K dispozici jsou dva pracovní režimy: Správce (zaměstnanec společnosti SCIA) a Uživatel:

              - Správce může vytvořit hlavní databázi,

              - Uživatel může vytvořit jen „uživatelskou databázi“.
