Obecný postup pro zadání nového zatížení působícího na pole místo zatížení působícího na celý prut je stejný jako pro zatížení normálního prutu. Jediným rozdílem je pouze parametr Umístění, který musí být nastaven na pole.
Stejný princip použití platí pro všechny typy zatížení prutů:
bodové zatížení na prutu,
spojité zatížení na prutu,
zatížení teplotou na prutu,
zatížení momentem na prutu,
zatížení spojitým momentem na prutu,
zatížení posunem bodu na prutu – relativní posun,
zatížení posunem bodu na prutu – relativní pootočení,
zatížení posunem linie na prutu – podélné přetvoření,
zatížení posunem linie na prutu – ohybové přetvoření.
Postup bude vysvětlen pouze na spojitém zatížení na prutu. Příklady jsou dány pro několik typů zatížení.
Otevřete funkci Spojité zatížení na prutu funkcí Zatížení ve stromovém menu nebo funkcí Strom > Zatížení v menu.
Zadejte parametry zatížení a jeho intenzity.
Nastavte parametr Umístění na hodnotu na pole.
Zadejte počátek a konec zatížení.
Potvrďte nastavení tlačítkem [OK] .
Vyberte prut, kde bude zatížení působit.
Zavřete funkci.
Mějme průběžný prut na pět polí. Předpokládejme, že tento prut budou působit tři rozdílná zatížení:
spojité zatížení působící na celé první pole,
zatížení teplotou působící od bodu ve čtvrtině třetího pole do bodu třech čtvrtinách tohoto pole,
zatížení momentem působícím v polovině posledního pole, tj. pátého pole.

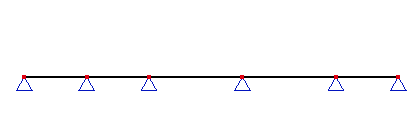

Prut je zobrazen na následujícím obrázku.

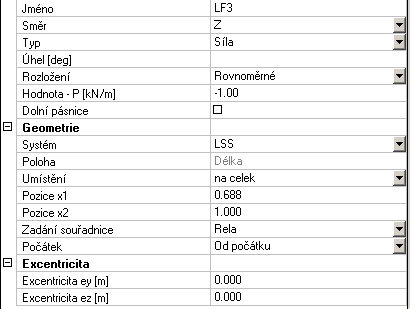

Nejdříve zadejme spojité zatížení působící na první pole. Zavolejme funkci Spojité zatížení na prutu a vyplňme tabulku parametrů podle obrázku. NEZAPOMEŇTE nastavit Umístění na hodnotu na pole.
Potvrďte toto nastavení a vyberte první pole prutu.

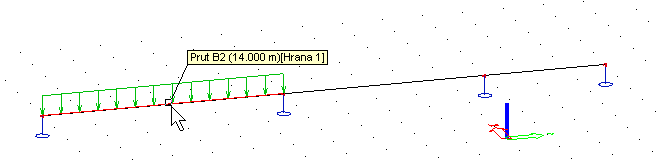

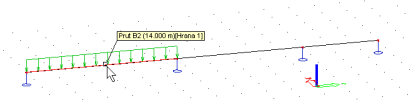

Zatížení je zde vloženo.
Za druhé přidejme zatížení teplotou. Toto zatížení nepůsobí na celou délku pole, ale pouze na část délky pole. Zavolejte funkci Zatížení teplotou na prutu. Vyplňte tabulku tak, jak je ukázáno níže. Opět NEZAPOMEŇTE nastavit položku Umístění na hodnotu na pole.

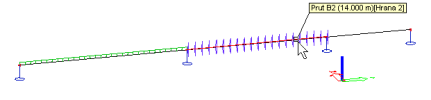

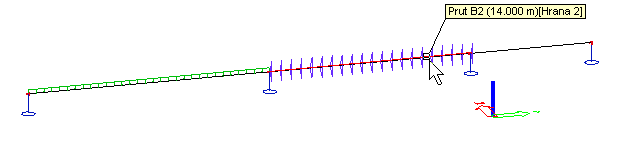

Potvrďte nastavení a vyberte třetí pole prutu. Zatížení je vloženo následovně.

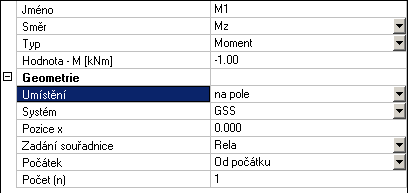

Konečně vložme zatížení momentem na působícím v polovině rozpětí posledního pole. Zavolejte funkci Moment > na prutu a vyplňte tabulku jak je ukázáno níže.

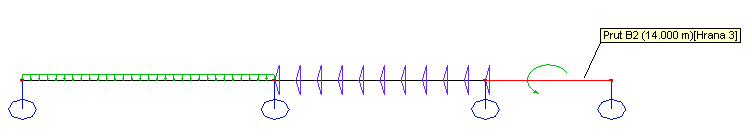

Potvrďte nastavení a vyberte pole na pravém okraji prutu. Moment je přidán na prut.

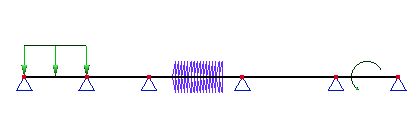

Na konec na prut působí tři předepsaná zatížení.
