1) Spusťte příslušnou funkci (volné bodové zatížení, volné spojité zatížení, volné plošné zatížení).
2) Nastavte velikost a ostatní parametry zatížení.
3) Zadejte zatěžovací entitu (tzn. zatěžovací plochu/čáru/bod).
4) V případě potřeby vyberte desky, na které má volné zatížení působit.
5) Zavřete funkci.
Po zadání lze zatížení vybrat a jeho vlastnosti se zobrazí v okně Vlastnosti. Seznam vstupních parametrů lze rozbalit pomocí sady Akčních tlačítek.
Generovat zatížení
Toto tlačítko generuje „skutečná“ zatížení pro vybrané volné zatížení. Vizuální výsledek operace závisí na aktuálně upravovaných Parametrech zobrazení (viz níže).
Skrýt původní zatížení
Toto akční tlačítko je dostupné, jen pokud nebylo volné zatížení vybráno přímo, nýbrž tak, že bylo generované zatížení vybráno myší a „definice“ volného zatížení byla aktivována pomocí tlačítka Zobrazit původní zatížení.
Oprava výběru ploch
Pokud je Platnost nastavena na možnost Vybrané, toto tlačítko se zpřístupní a umožňuje uživateli upravit výběr prvků, na které má působit generované zatížení.
Posun USS
Toto tlačítko posune počátek vybraných volných zatížení do počátku právě aktivního USS.
Opravit rovinu zatížení
Toto tlačítko umožňuje upravit tvar volného zatížení v grafickém okně.
Tabulková úprava geometrie
Toto tlačítko umožňuje upravit souřadnice vrcholů volného zatížení v tabulce.
Zobrazit původní data
Když vyberete generované zatížení, můžete pomocí tohoto tlačítka zobrazit původní vstupní volné zatížení.
Styl zobrazení volných a generovaných zatížení lze určit pomocí parametru zobrazení karta Zatížení / hmoty > skupina Zobrazit zatížení > položka Generátory.
Původní
Je zobrazena pouze zadaná definice volného zatížení.
Generováno
Je zobrazeno pouze generované skutečné zatížení.
Původní + Generovaný
Je zobrazeno zadané volné zatížení i generované skutečné zatížení.
Máme zde tři desky umístěné jednu na druhé. Uprostřed desky jsou definována tři volná plošná zatížení:
1) obdélníkové: platnost = Vše
2) trojúhelníkové: platnost = -Z
3) příčné: platnost = +Z (včetně 0)

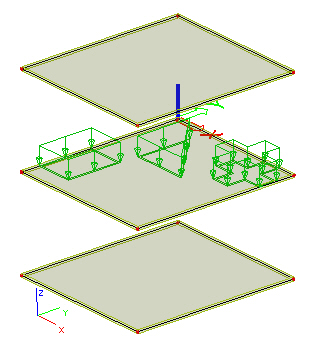

Obrázek 1
Uvedený parametr zobrazení je nastaven na možnost Původní. Jsou viditelná pouze definovaná volná zatížení.

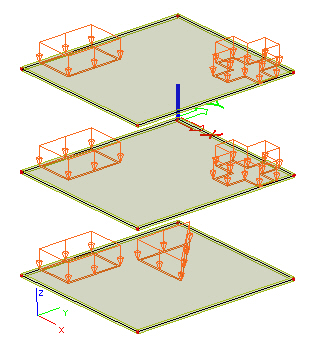

Obrázek 2
Uvedený parametr zobrazení je nastaven na možnost Generováno. Jsou viditelná pouze generovaná zatížení.
Obrázek 3
Uvedený parametr zobrazení je nastaven na možnost Původní + Generováno. Je zobrazeno zadané zatížení i generované zatížení. Z nápovědy (tooltip) je patrné, že jsou zobrazeny oba typy zatížení (přestože se překrývají).
