Volná zatížení jsou vztažena k plochám. Zatížení není určeno prvkem, na který působí, ale má své specifické ohraničení. Volná zatížení jsou tvořena „zatěžovacími entitami“, které se mohou navzájem překrývat a působit na jednu nebo více ploch.
|
Polygon |
Zatěžovací entita je tvořena obecným polygonem |
|
Čára |
Zatěžovací entita je tvořena čárou nebo polygonem. |
|
Bod |
Zatěžovací entita je tvořena bodem. |
Poznámka: Zatěžovací entita může být umístěna libovolně, ale lze ji zadat pouze v rovině XY aktuálního USS. Proto je před zahájením zadávání volného zatížení nutné nastavit příslušnou pracovní rovinu.
Každá zadaná entita si pamatuje, jak byl nastaven USS ve chvíli jejího zadávání. Orientace USS ve chvíli zadání entity je důležitá, protože k této poloze se mohou vázat některé parametry zatěžovací entity. Jakmile bude entita po svém vložení vybrána, automaticky se aktivuje příslušný uživatelský souřadný systém.
Pokud volné zatížení působí na skloněnou plochu (skloněnou znamená, že rovina plochy a rovina zatěžovací entity nejsou rovnoběžné), výsledné hodnoty zatížení jsou spočteny průmětem zadaného zatížení do vybrané plochy.
Volné zatížení je nezávislé na síti konečných prvků a případná zahuštění a zjednodušení sítě nemají vliv na vypočtené výsledky.
Je také možné ručně nastavit, které konkrétní volné zatížení působí na kterou konkrétní plochu. Kromě toho program může sám určit všechny plochy, na které zatěžovací entita působí, a vygenerovat na ně zatížení. První přístup umožňuje uživateli vyjmout určité plochy z působení zadaného zatížení.
Platnost volných zatížení znamená (i) na které jednotlivé plochy zadané zatížení působí a (ii) poloprostor, ve kterém zatížení působí (např. směr zatížení).
|
Všechny |
Zadané volné zatížení bude působit na plochy umístěné pod i nad rovinou zatěžovací entity. |
|
-Z |
Pokud je volba zapnuta, zatížení působí jenom v poloprostoru ve směru záporné části osy Z uživatelského souřadného systému. To znamená, že pro dané zatížení jsou brány v potaz pouze prvky ploch, které leží POD rovinou XY aktuálního USS. |
|
-Z (včetně 0) |
Stejně jako výše, se zahrnutím entit ležících v rovině XY aktuálního USS. |
|
Z = 0 |
Pro dané zatížení jsou brány v úvahu pouze entity, které leží v rovině XY aktuálního USS. |
|
+Z |
Pokud je volba nastavena, zatížení působí jenom v poloprostoru ve směru kladné části osy Z uživatelského souřadného systému. To znamená, že pro dané zatížení jsou brány v potaz pouze prvky ploch, které leží NAD rovinou XY aktuálního USS. |
|
+Z (včetně 0) |
Stejně jako výše, se zahrnutím entit ležících v rovině XY aktuálního USS. |
|
Vybrané |
Uživatel musí zadat, na které jednotlivé entity zatížení působí. |
Parametr platnosti může osvětlit následující příklad.

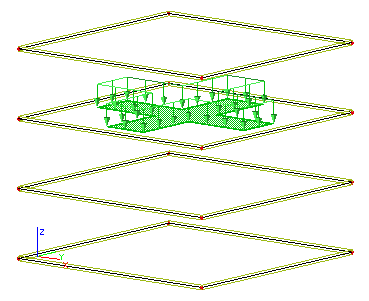

Mějme čtyři desky zadané jednu nad druhou. V rovině třetí desky (odspodu) definujme volné plošné zatížení.

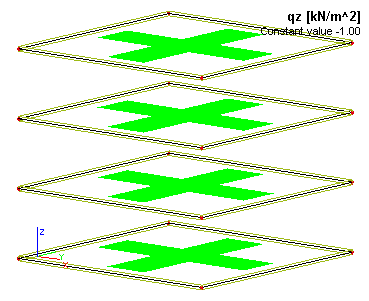

Nejdříve nastavte možnost Výběr na Vše a Platnost na Vše. Proveďte výpočet a otevřete funkci Výpočet, síť > Zobrazení 2D dat > Plošné zatížení. Můžete vidět, že zatížení působí na všechny čtyři desky.

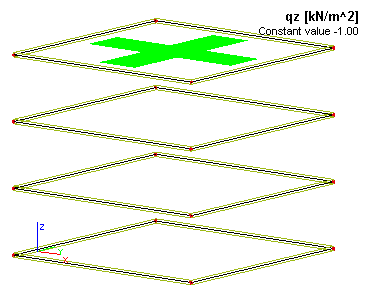

Dále nastavte možnost Výběr na Vše a Platnost na Z. Zatížení působí pouze na horní desku, protože působí pouze na ty části konstrukce, které jsou nad rovinou, ve které bylo zatížení definováno. (Kdyby bylo zatížení definováno řekněme 5 cm pod střednicí třetí desky, byla by i ta zatížena tímto zatížením.)

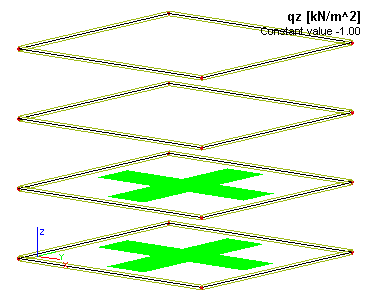

Nyní nastavte možnost Výběr na Vše a Platnost na -Z. Zatížení působí pouze na spodní dvě desky, protože působí pouze na ty části konstrukce, které jsou pod rovinou, ve které bylo zatížení definováno.

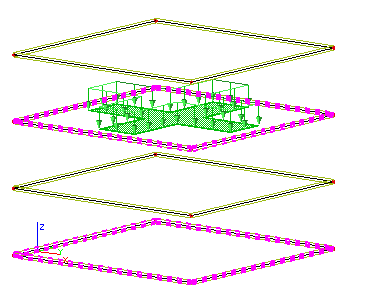

Nakonec nastavte možnost Výběr na Výběr a Platnost na Vše. Vyberte nejspodnější a třetí desku.

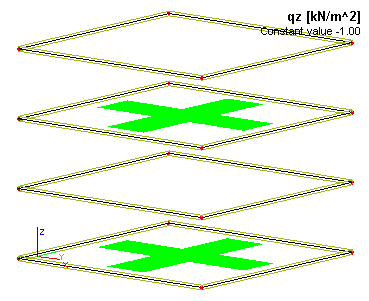

Zatížení působí pouze na tyto dvě vybrané desky.
Poznámka: Zvláštní pozornost musí být věnována situaci, kdy je parametr Výběr nastaven na Výběr a parametr Platnost je nastaven na Z nebo –Z. V takovém případě jsou obě podmínky zkombinovány. Takže se může stát, že žádná deska nesplní obě podmínky: být vybrána a být v odpovídajícím poloprostoru.
Poznámka: Zatížení generované ze zadaného volného zatížení nelze ani přesunout ani kopírovat. Funkce Přesunout přídavná data a Kopírovat přídavná data je pro ně nedostupná.
