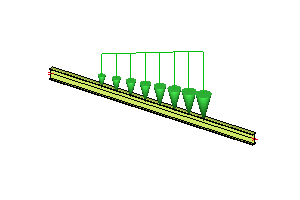

Spojité zatížení modeluje zatížení rozložené po délce prutu. Může působit po celé délce prutu nebo jen na části. Parametry spojitého prutového zatížení jsou:
|
Název |
Je použito pro označení (identifikaci) zatížení |
|
Směr |
Určuje základní směr působení zatížení. Směr může být dále doplněn parametrem Úhel. |
|
Typ |
Spojité zatížení může být síla, vítr, sníh, vlastní tíha nebo předdefinované zatížení. |
|
Úhel |
Určuje úhel, o který je zatížení pootočeno ze svého základního směru. |
|
Rozložení |
Zatížení může být po délce konstantní nebo lineárně proměnné (lichoběžník). |
|
Hodnota |
Určuje velikost zatížení. |
|
Systém |
Nastavuje souřadný systém, ve kterém zatížení působí. |
|
Dolní pásnice |
Definuje rozložení zatížení na nosníku s rozšířenou spodní přírubou – viz níže Faktor mimo rovnováhu |
|
Zatížení nad spárou |
Pokud je zatrženo, síla se uvažuje v posudcích smykového napětí ve spáře. Má význam pouze pro fázované průřezy. |
|
Faktor Q |
Definuje Faktor mimo rovnováhu – viz níže |
|
Poloha |
Určuje, zda je zatížení zadáváno přímo šikmý prut, nebo na jeho průmět. (pouze pro zatížení zadané v systému GSS). |
|
Pozice x1 |
Určení polohy začátku zatížení na prutu. |
|
Pozice x2 |
Určení polohy konce zatížení na prutu.. |
|
Zadání souřadnice |
Způsob zadání pozice zatížení. Může být absolutní nebo relativní. |
|
Počátek |
Nastavuje polohu počátku pro měření souřadnice pozice. |
|
Excentricita ey |
Nastavuje excentricitu zatížení ve směru Y. |
|
Excentricita ez |
Nastavuje excentricitu zatížení ve směru Z. |
Parametry Směr a Úhel lze navzájem kombinovat tak, aby bylo dosaženo správného směru působení zatížení. Směr určuje základní směr působení. Úhel potom definuje odklon zatížení od základního směru.
Syntaxe pro položku Úhel je:
R[osa rotace][úhel]
Např. Rx30 znamená rotaci zatížení kolem osy X o 30 jednotek úhlu. Rz-20 znamená pootočení zatížení kolem osy Z o mínus 20 jednotek úhlu. Jednotky pro úhly lze nastavit v nastavení jednotek.
Význam parametru Hodnota závisí na Typu zatížení.
Pro Sílu je Hodnota skutečná velikost zatížení.
Pro Vítr je Hodnota zatěžovací šířkou, na kterou vítr působí. Skutečný tlak větru je dán větrovou oblastí a úrovní terénu dle nastavení projektu.
Pro Sníh je význam analogický se zatížením typu Vítr.
Pro Předdefinovaná zatížení je význam také analogický se zatížením typu Vítr.
Směr zatížení může být zadán:
v lokálním souřadném systému prutu,
ve zvoleném uživatelském souřadném systému,
v globálním souřadném systému.
Poloha je závislá na nastavení Systému.
Pro lokální a uživatelský souřadný systém lze zadat pouze Délka.
Pro globální souřadný systém lze však použít také Průmět.
Více informací viz kapitola Směr zatížení.
Umístění zatížení na prutu může být zadáno v absolutních nebo relativních souřadnicích. Pokud jsou zvoleny absolutní souřadnice, zadává se vzdálenost ve skutečných délkových jednotkách projektu. V případě relativních souřadnic je poloha zatížení na prutu dána relativní hodnotou v intervalu <0, 1>. V obou případech je vzdálenost měřena od bodu definovaného parametrem Počátek.
Faktor mimo rovnováhu lze definovat, když je zapnuta Dolní pásnice. Parametr Dolní pásnice má smysl pouze pro liniové zatížení aplikované na nosníky s rozšířenou spodní přírubou. Tento parametr umožňuje definovat rozložení zatížení podél dolní pásnice. Pokud je Dolní pásnice zapnuta, lze zadat parametr Q, tj. Faktor mimo rovnováhu.
|
Q-faktor = 0 |
Symetrické rozložení na pásnici |
|
Q-faktor = 1 |
Asymetrické rozložení na pásnici |
|
Q-faktor = qmax – qmin / q |
Obecná pozice |
