Zjednodušené kombinace pro mezní stav únosnosti jsou implementovány podle: NEN 6702 čl. 6.3.4.1.

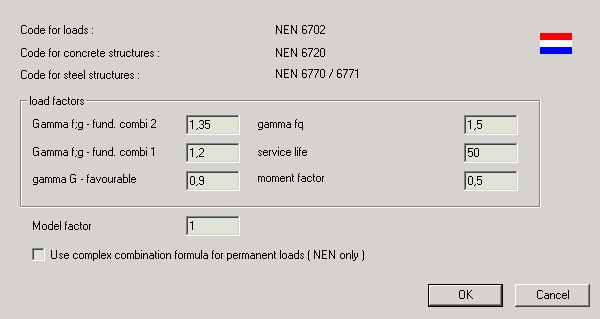

Součinitele lze editovat v Data o projektu > Kombinace.
Použity jsou následující typy zatížení a součinitelů.
|
Grep,i |
Stálá zatížení, např. vlastní tíha |
|
Qrep,i |
Nahodilá zatížení, např. provozní zatížení na podlahách, zatížení sněhem a větrem. |
|
Gama f;g |
Dílčí součinitelé bezpečnosti pro stálá zatížení: 1,35 pro nepříznivá zatížení ve stálých kombinacích (pouze stálá zatížení) (gama f,g - zákl. kombi. 2) 1,2 pro nepříznivá zatížení v dalších kombinacích (gama f,g - zákl. kombi 1) 0,9 pro příznivá zatížení (gama G - příznivé) Viz poznámka na konci kapitoly pro použití součinitelů 1,35, 1,2 a 0,9. |
|
gama f,q |
Dílčí součinitelé bezpečnosti pro nahodilá zatížení: 1,2, 1,3 nebo 1,5 (gama fq) |
|
Momentový součinitel (Psii) |
Tento součinitel se zadává pro každou skupinu nahodilých zatěžovacích stavů (NEN - mom. souč.) Výchozí hodnota: 0.5. |
|
Životnost (Psit) |
Součinitel zohledňující životnost konstrukce (životnost) Pro životnost 50 let dává vzorec hodnotu součinitele 1,0. Podle NEN6720, čl. 5.5.2. |
|
Modelový součinitel |
Pokud se provádí iterace nahromaděné vody, dělí se tuhost konstrukce tímto součinitelem. Výchozí hodnota 1,3 |
|
Použít komplexní kombinační vzorec pro stálá zatížení |
Je-li zaškrtnuto, každý stálý zatěžovací stav se uvažuje samostatně se součinitelem 1,2 a 0,9. Nebo se součinitelem 1,35 a 0,9 v kombinacích bez nahodilých zatížení. Ve standardní konfiguraci programu se součinitelé pro stálé zatěžovací stavy gama f,g uvažují hodnotou 1,2 pro všechny zatěžovací stavy (nebo 1,35 v kombinacích bez nahodilého zatížení) nebo 0,9 pro všechny zatěžovací stavy. |
Generují se následující kombinace:
Výchozí hodnoty součinitelů jsou v Nastavení projektu na záložce kombinace. Hodnotu momentového součinitele lze změnit pro každou skupinu zatížení ve funkci Kombinace zatěžovacích stavů > Skupiny zatížení.
Pokud je zvoleno generování kombinací jako NEN-mezní, pak se součinitel zadaný v dialogu Kombinace násobí součinitelem vygenerovaným programem.
Generují se následující kombinace:
Pokud je zvoleno generování kombinací jako NEN-mezní, pak se součinitel zadaný v dialogu Kombinace násobí součinitelem vygenerovaným programem.
Návrhové účinky zatížení pro případ požáru se uvažují podle výsledků výpočtu. Doporučuje se používat pravidla pro speciální kombinace podle NEN6702 6.3.4.2. pro výpočet vnitřních sil použitých pro posudek požární odolnosti.
Tato speciální kombinace je definována jako
kde Arep představuje charakteristickou hodnotu speciálního zatížení (např. z vystavení požáru).
