Několik typů zatížení (bodová síla, spojité zatížení a plošné zatížení) může být definováno jako "zemní tlak" nebo "tlak vody". Obojí zatížení jsou si celkem podobná a budou vysvětleny dohromady.
Oba typy zatížení se objeví pouze pokud je konstrukce umístěna v podzemí. V závislosti na okolní zemině, hladině spodní vody a hloubce pod povrchem program automaticky vypočte zemní tlak a tlak vody.

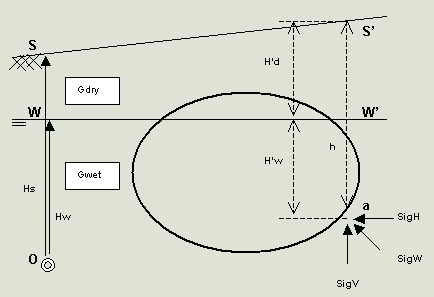

V hloubce h (bod a), jsou intenzity generovaného zatížení:
|
SigV,a |
Pokud je a umístěno nad hladinou spodní vody (h <= H’d), pak (h * Gdry) Pokud je a umístěno pod hladinou spodní vody (h > H’d), pak (H’d * Gdry + H’w * Gwet) To platí POUZE v záporném směru globální osy Z!
|
|
SigH,a |
SigH,a = SigV,a * k0
|
|
SigW,a |
Pokud je a umístěno nad hladinou spodní vody (h <= H’d), pak ( 0) Pokud je a umístěno pod hladinou spodní vody (h > H’d), pak (H’w * Gwater) |

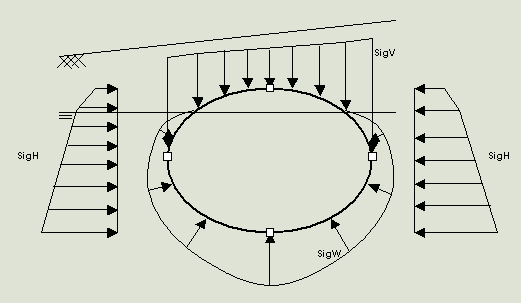

Toto vede ke spojitému zatížení jako je na tomto obrázku:
Zatížení vodou a zeminou může být zadáno pro následující zatěžovací stavy:
Typ působení = "stálé" a typ zatížení = "standard",
Typ působení = "nahodilé" a typ zatížení = "statické".
Otevřete servis Zatížení.
Spusťte funkci pro požadovaný typ zatížení (bodové, spojité, plošné).
Nastavte parametry – viz níže.
Potvrďte tlačítkem [OK].
Aplikujte zatížení na požadované entity.
Kromě běžných parametrů pro bodové, spojité a plošné zatížení požaduje tento typ zatížení zadání následujících dat:
|
Typ |
Musí být nastaveno na Zemní tlak nebo Tlak vody. |
|
Rozložení |
Pouze pro spojité zatížení. Spojité zatížení může být konstantní nebo lichoběžníkové. |
|
Plocha působení |
Pouze pro bodové zatížení. Určuje plochu působení zatížení. |
|
Spolupůsobící šířka |
Pouze pro spojité zatížení. Určuje spolupůsobící šířku zatížení. |
|
Součinitel |
Pouze pro zemní tlak. Tento součinitel musí být zadán pro vodorovný zemní tlak. Určuje poměr mezi svislým a vodorovným zemním tlakem. (tj. pro svislý tlak by mělo být rovno 1). |
|
Profil vrtu |
Určuje vrt, který je použit pro generování tlaku. |

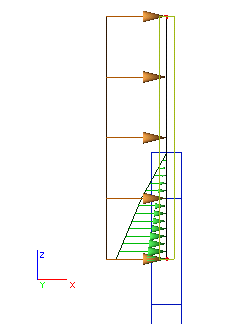

Zemní tlak / tlak vody je zobrazen jak je ukázáno na obrázku níže.
Hnědý graf představuje "definované" zatížení. Bylo definováno podél celého sloupu.
Zelený graf představuje "generovanou" část zatížení. Generované zatížení sahá pouze k vrcholu vrtu (který byl použit jako referenční vrt).
Výpočet uvažuje zelené, tj. generované zatížení.
Poznámka: Tlak vody je generován pouze pod hladinou spodní vody. Jestliže je model celý nad hladinou spodní vody, neí generováno žádné zatížení.
Poznámka: Všimněte si prosím, že tlak je generován na základě dat zadaných v dialogu. To znamená, že "geologická" data jsou výhradně brána z uvedeného profilu vrtu. Generovaný zemní tlak nebere v potaz možný zobrazený povrch země. Ani když byl povrch vypočten a zobrazen, program nevypočítává průsečík povrchu a prvku, který je zatížen zemním tlakem. Část prvku, která je pod zemí je určena výhradně z určeného profilu vrtu. Viz obrázek níže.

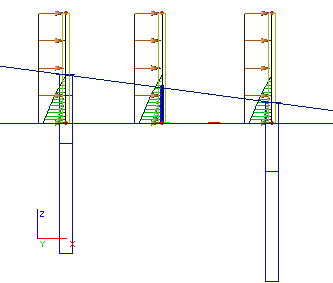

Obrázek názorně dokazuje poznámku výše. Jsou definovány tři sloupy. Je definováno několik vrtů. Povrch byl vypočten a zobrazen v obrázku – šikmá čára spojující hodní konce dvou vrtů. Zemní tlak byl zadán na všechny sloupy. Vrt nejvíce vlevo byl použit jako referenční parametr pro definování všech tří zatížení. To je důvod, proč je rozložení zemního tlaku generované na všech sloupech stejné. Jinými slovy jsou dva sloupy vpravo zatíženy zemním tlakem i nad povrchem. Vypočtený povrch nijak neovlivňuje generování zemního tlaku.
