Zatížení teplotou může být definováno pomocí křivky rozložení teploty, která stanoví rozložení tepla napříč průřezem prvku.
Když je prvek vystaven ohni, jedna strana průřezu je přímo vystavena zdroji tepla. Teplota, které je vnitřek průřezu vystaven, klesá s rostoucí vzdáleností od přímo vystaveného líce. Křivka rozložení teploty definuje tento pokles teploty.
Aby byl tento typ zatížení umožněn, je třeba vybrat možnost Beton>Požární odolnost v Nastavení projektu.
Křivka rozložení teploty může být zadána ve Správci teplotních křivek. Jakmile je teplotní křivka zadána, může být použita ve funkci Zatížení>Zatížení teplotou.
Správce teplotních křivek je standardní správce databáze v programu. Lze s ním provést toto:
zadat novou křivku rozložení teploty,
zkontrolovat a upravit stávající křivky,
kopírovat a mazat stanovené křivky,
uložit je do externího souboru,
importovat křivky rozložení teploty z dříve vytvořených externích souborů (externí soubor může také zajistit kolega uživatele),
importovat předdefinovanou křivku rozložení teploty, vytvořenou v souladu s pravidly EN 1168.

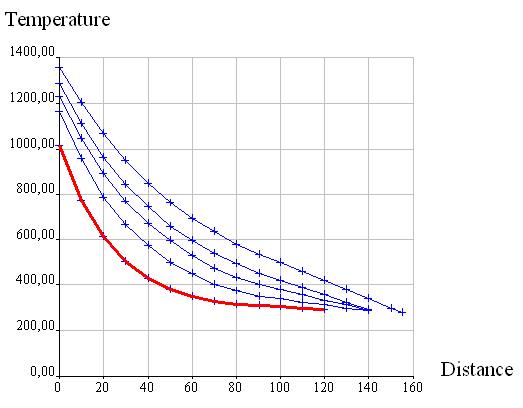

Jedna křivka rozložení teploty zadaná ve Správci teplotních křivek se ve skutečnosti může skládat z několika jednotlivých křivek. Každá jednotlivá křivka je zadána pro jednu určitou dobu trvání požáru. Konečná křivka rozložení teploty uložená v Správci teplotních křivek tedy může být použita pro jakoukoli dobu požáru, která se pohybuje v rámci intervalu dob trvání pro jednotlivé křivky. Jestliže se uživatelem stanovená doba trvání shoduje s některou z jednotlivých křivek, pak je příslušná křivka použita při výpočtu. Jestliže se uživatelem stanovená doba trvání pohybuje někde mezi, křivka, která má být použita, je automaticky interpolována programem.
Dialog pro zadání je tudíž dvouúrovňový. V první úrovni se zobrazí celá skupina stanovených křivek. Druhá úroveň umožňuje uživateli pracovat s konkrétní jednotlivou křivkou.
Je však také možné, aby se konečná křivka skládala pouze z jedné individuální křivky.
|
Grafické okno |
Tato část dialogu zobrazí zadanou skupinu křivek.
|
|
Jméno |
Označuje jméno křivky rozložení teploty.
|
|
Popis |
Popisuje křivku (např. "Teplotní křivky pro dutinové desky podle EN 1168").
|
|
Doba požáru |
Konečná doba požáru používaná ve výpočtu. Jestliže se zde stanovená hodnota shoduje s některou z jednotlivých křivek, příslušná křivka je použita. Jinak se konečná křivka získává pomocí interpolace.
|
|
Seznam jednotlivých křivek |
Obsahuje jednotlivé zadané křivky. |
|
[Nový] |
Zadá novou jednotlivou křivku (otevře dialog druhé úrovně).
|
|
[Upravit] |
Umožňuje uživateli upravit některou z již zadaných jednotlivých křivek.
|
|
[Vymazat] |
Smaže některou z již zadaných jednotlivých křivek.
|
|
[Vymazat vše] |
Smaže všechny již zadané jednotlivé křivky.
|
|
Tabulka vlastností |
Shrnuje informace o jednotlivé křivce, která je právě na seznamu zvýrazněna (označena). Kromě toho umožňuje uživateli nastavit požadovanou barvu jednotlivé křivky. |
|
Grafické okno |
Tato část dialogu zobrazí zadanou křivku.
|
|
Tabulka |
V této tabulce zadáte jednotlivé body, které definují křivku. Vzdálenost = vzdálenost od líce průřezu vystaveného ohni. Vzdálenost se měří od líce dovnitř. Teplota = teplota v dané vzdálenosti.
|
|
Doba požáru |
Označuje dobu trvání požáru.
|
|
[OK] |
Uloží zadání a uzavře dialog.
|
|
[Zrušit] |
Zruší zadání a uzavře dialog. |
Otevřete Správce teplotních křivek:
Použijte stromovou nabídku funkce Knihovna>Teplotní křivka.
Použijte nabídku Knihovny>Teplotní křivka.
Klikněte na tlačítko [Nový] pro zadání nové křivky rozložení teploty (pokud ještě nebyla zadána žádná křivka rozložení teploty, tento krok se automaticky přeskočí a budete požádáni o zadání křivky rozložení teploty, jakmile otevřete Správce teplotních křivek.
Dialogpro zadání křivek rozložení teploty se otevře na obrazovce (tj. dialog první úrovně).
Klikněte na tlačítko [Nový] pro zadání některé jednotlivé křivky. Potvrďte zadání [OK].
Je-li třeba, přidejte další jednotlivé křivky.
Zadejte potřebnou dobu požáru. (Doba požáru může být také nastavena přímo v hlavním dialogu Správce teplotních křivek.)
Zavřete Dialog pro zadání křivek rozložení teploty. Dostanete se zpět na Správce teplotních křivek.
Je-li třeba, zadejte další křivku rozložení teploty.
Když je vše zadáno, zavřete správce.
Otevřete Správce teplotních křivek:
Použijte stromovou nabídku funkce Knihovna > Teplotní křivka.
Použijte nabídku Knihovny > Teplotní křivka.
Klikněte na ikonu Systémovádatabáze.
Dialog Číst z databáze se otevře na obrazovce.
V pravé straně okna jsou obsaženy dostupné předdefinované křivky.
V levé straně okna jsou obsaženy křivky, které jsou zadány v projektu.
Použijte tlačítko [Kopírovat do projektu] nebo [Kopírovat vše] pro kopírování potřebných křivek do vašeho projektu.
Zavřete dialog.
