Pro kterýkoliv ze směrů podpory lze zadat samostatnou tuhost podpory. K tomu je třeba zadat standardní podporu a okrajovou podmínku nastavit na „pružný“. To se provede v tabulce vlastností podpory.

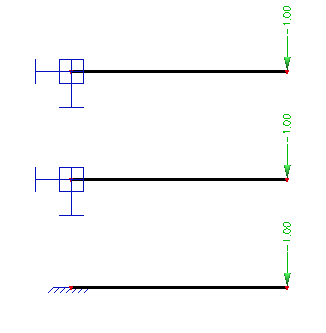

Předpokládejme konzolový nosník zatížený na volném konci osamělou silou.
Podpora je definována jako pružná v pootočení. Tuhost podpory je nastavena postupně na (shora dolů): (i) 1 MNm/rad, (ii) 5 MNm/rad, (iii) tuhá.

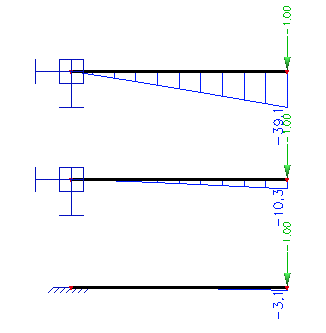

Následující obrázek ukazuje vliv tuhosti na svislý průhyb nosníku.
Tento typ výpočtu nevyžaduje nelineární výpočet. K získání správných výsledků je dostatečný statický lineární výpočet.
