Nelineární zemní podpora je liniová podpora pro 1D prvky. Je zamýšlena pro modelování reakce podloží pomocí skutečných parametrů podloží.
Model se skládá z šesti podpor, z nichž čtyři působí kolmo na osu prvku a používají se pro modelování zatížení zeminou a tuhosti na horní, spodní, levé a pravé straně prutu.
Zbývající dvě podpory se používají pro modelování tření při posunu podél lokální osy x a pootočení kolem lokální osy x.
Nelineární zemní podporu lze využít při nelineárním výpočtu nebo při výpočtu nelineárních fází výstavby.
Hodnoty pro podpory lze předem nastavit podle průvodce PIPFAS
V každé pozici je spojeno 6 podpor, 4 posuvné podpory působící kolmo na lokální osu x (tj. podpory z+, z-, y + a y -), jedna posuvná podpora působící ve směru lokální osy x a jedna podpora Rx působící ve směru rotace kolem lokální osy x.
Na straně Z+ a Z- jsou umožněny tři různé typy funkcí:
Typ A, tj. lineární funkce podloží s plastickými větvemi na svém začátku i konci pro modelování nezpevněného podloží,
Typ B, tj. bilineární funkce podloží s plastickými větvemi na svém začátku i konci pro modelování zpevněného podloží,
Typ C, tj. funkce vody, hyper elastického typu, pro Archimédův zákon.
Na straně Y+ a Y- jsou umožněny dva různé typy funkcí:
Typ A, tj. lineární funkce podloží s plastickými větvemi na svém začátku i konci pro modelování nezpevněného podloží,
Typ B, tj. bilineární funkce podloží s plastickými větvemi na svém začátku i konci pro modelování zpevněného podloží.
Na straně X funkce s lineární částí a horizontální větví připojenou ke konci lineární části. Výška zplastizování se rovná celkové reakci podpory A nebo B vynásobené součinitelem tření. Typ podpory C (vodní podpora) na tření nemá vliv.
Na straně Rx funkce s lineární částí a horizontální větví připojenou ke konci lineární části. Výška zplastizování se rovná celkové reakci vynásobené součinitelem tření.
Nelineární zemní podpora může být použita při nelineárním výpočtu fází. Odlehčení je podporováno.

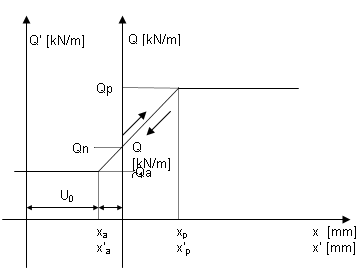

Hyper elastické odlehčení, tj. při odlehčení se následuje tatáž dráha jako při zatížení, dokonce i když se objeví zplastizování.

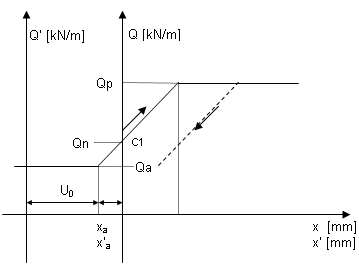

Plastické odlehčení, tj. u odlehčení se okamžitě vezme lineární, bilineární větev (pro typ A nebo typ B).
Typ A a B může mít hyper elastické nebo plastické odlehčení.
Type C, tj. funkce vody, plocha je vždy hyper elastického typu, pro Archimédův zákon.
|
U0 |
Mezera [mm] |
|
Qa |
Aktivní tlak [kN/m] |
|
Qn |
Neutrální tlak [kN/m] |
|
Qp |
Pasivní tlak [kN/m] |
|
C1 |
Tuhost podloží [kN/m˛] |
|
C2 |
Tuhost podloží [kN/m˛] |
|

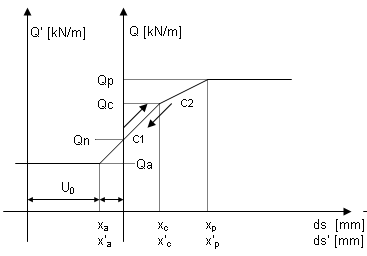

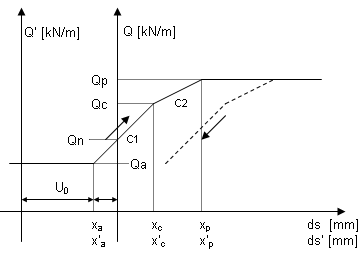

U0 |
Mezera [mm] |
|
Qa |
Aktivní tlak [kN/m] |
|
Qn |
Neutrální tlak [kN/m] |
|
Qc |
Zpevňující tlak [kN/m] |
|
Qp |
Pasivní tlak [kN/m] |
|
C1 |
Tuhost podloží [kN/m˛] |
|
C2 |
Tuhost podloží [kN/m˛] |

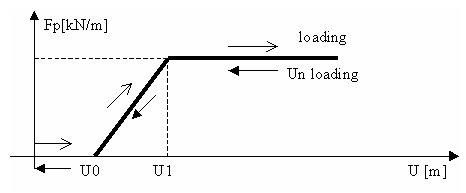

Funkce se používá pro modelaci reakce vody na ponořený prvek. Níže najdete obrázek a popis parametrů.
Uplatní se vždy elastické odlehčení.
|
U0 |
Mezera [mm] |
|
Qp |
Maximální tlak vody [kN/m] |
|
C1 |
Tuhost [kN/m] |
Tato funkce vychází z Archimédova zákona. Když se prvek, který se nachází na úrovni hladiny vody 0m, ponoří, působící síla odpovídá objemu pod hladinou vody.
Vodní podpora odpovídá typu "Hyper elastická". Znamená to, že v důsledku odlehčení nejde k žádným ztrátám. Dráha při zatížení je stejná jako dráha při odlehčení.
Tato funkce může být připojena na straně Z+ a Z- podpory potrubí.

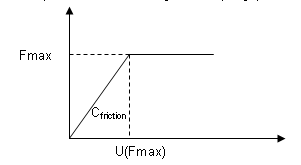

Funkce je připojena na parametry X a Rx a používá se k modelaci tření.
Bilineární podpory s maximem (plastické chování) závislým na síle tlaku.
Tření představuje elasticitu podpory a je spolu s plastickou třecí silou jedinou vlastností podpory.
Program vypočte spolupůsobení mezi třením podpory způsobeným kroucením a normálovou silou. Typ spolupůsobení tření je kruhový. Spolupůsobení znamená, že maximální hodnota 'normálového' osového tření podpory je redukováno o spolupůsobení mezi normálovými silami a kroucením.
Kroucení na druhou + Normálová síla na druhou = 1
Otevřete servis konstrukce.
Spusťte funkci Výpočtovádata >Podpora>Nelineární zemní podpora.
Napište a upravte parametry podpory (viz níže).
Potvrďte [OK].
Vložte podporu do modelu.
Uzavřete funkci.
Uzavřete servis.
Má-li být zadána Nelineární zemní podpora, musí být v dialogu Nastavení projektu ZAPNUTA následující funkcionalita:
Nelinearita > Nelinearita podpory / Zemní podpora,
Nelinearita > Tření podpory / Zemní podpora.
