Panely (střešní nebo fasádní panely, někdy též nazývané „zatěžovací panely“) jsou prvky, (i) které nejsou zohledněny v analýze MKP a (ii) jejichž tuhost se v rámci samotného výpočtu neuvažuje, ale (iii) které dokáží přerozdělovat působící plošné zatížení na další nosné prvky, které panel podpírají. Panel může působící napětí přenášet na (i) uzly (rohy), (ii) hrany (např. okraje otvorů), nebo (iii) nosníky umístěné v rovině panelu (nosníky podpírající panel).
Hlavním účelem panelů je umožnit uživateli definovat plošná zatížení i u modelů, kde plošné prvky, které vstupují do výpočtu MKP, nejsou definovány. Typickým příkladem může být střešní okno: působí na něj hmotnost sněhu, ale při výpočtu MKP se nebere v úvahu.
Působící zatížení se může roznášet v jednom nebo dvou směrech podle nastavení zvoleného uživatelem.

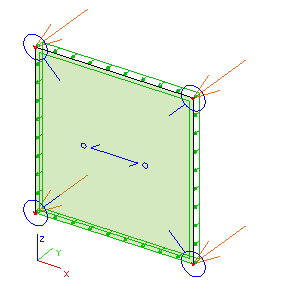

Panel tohoto typu přenáší působící zatížení na všechny, nebo jen na vybrané uzly (rohy) panelu. Zatížení je generováno jen v podepřených uzlech. Součet zatížení se přenáší do uzlů podle délky hran vstupujících nebo vystupujících z každého uzlu. Uživatel může nastavit váhu pro jednotlivé uzly nebo některé z nich může z přenosu zatížení vyloučit.
Lze zobrazit podpory panelů. Na panelu je možno použít všechny typy zatížení. Panel je dostupný ve všech typech projektů – Rám, Rastr, Obecný atd.

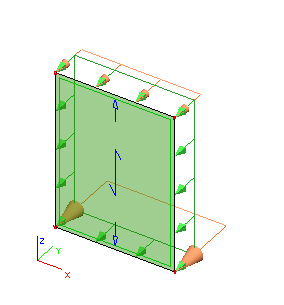

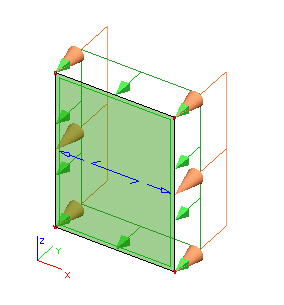

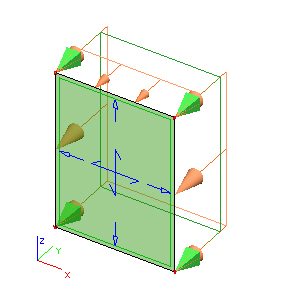

Panel tohoto typu přenáší působící zatížení na všechny, nebo jen na vybrané hrany panelu. Zatížení se generuje pouze podél podepřených okrajů ("podepřený" znamená podpíraný jiným dílcem, na zatěžovacích panelech nelze definovat přímé podpory). Součet zatížení se přenáší do hran podle jejich délky. Uživatel může nastavit váhu pro jednotlivé hrany nebo některé z nich může z přenosu zatížení vyloučit.
Podpory mohou být tvořeny nosníky nebo hranami plošných prvků. Pokud je některá hrana podepřena jen částečně, vygeneruje se na konci podpory bodové zatížení.
Lze zobrazit podpory panelů. Na panelu je možno použít všechny typy zatížení. Panel je dostupný ve všech typech projektů – Rám, Rastr, Obecný atd.
Tento typ je obdobný jako předchozí. Rozdíl spočívá v tom, že u tohoto typu není nutno zadávat materiál, tloušťku atd. Tento typ se nevyskytuje ve výkazu materiálu.
Panel tohoto typu roznáší zatížení do všech nebo do vybraných nosníků, které leží (v rámci zadané tolerance) v rovině panelu. Pokud má panel některý z okrajů podepřený ("podepřený" znamená podpíraný jiným dílcem, na zatěžovacích panelech nelze definovat přímé podpory), tyto podepřené okraje se považují za nosník, tj. zatížená je na ně také rozneseno.
Uživatel může zvolit metodu pro roznos zatížení na nosníky. K dispozici jsou dvě metody:
Standardní
Součet zatížení je roznesen na nosníky v poměru délek jednotlivých nosníků a podepřených okrajů. Uživatel může nastavit váhu pro jednotlivé nosníky nebo některé z nich může z přenosu zatížení vyloučit (pomocí tlačítka akce Výběr nosníků).
Přesná (MKP)
K roznosu zatížení na jednotlivé nosníky se použije metoda konečných prvků.
Na panelu je možno použít všechny typy zatížení. Panel je dostupný ve všech typech projektů – Rám, Rastr, Obecný atd.
Zadání nového zatěžovacího panelu s pruty
Zadání nového zatěžovacího panelu
Poznámka: Zatížení generované ze zatěžovacích panelů pomocí tlačítka akcí nelze přesouvat pomocí Přesunout přídavná data. tato funkce není dostupná pro generovaná zatížení. Na druhou stranu, pokud se zatížení generované tlačítkem akce Generovat zatížení kopíruje pomocí funkce Kopírovat přídavná data, vytvoří se nové nezávislé zatížení (zatížení nezávislé na původním zatěžovacím panelu).
