Obecně se následující text vztahuje také na desky z prutů a zatěžovací panely s pruty.
Pokud pruty nejsou odpojeny od desky (viz dále v textu), vlastnosti uvedené v tabulce s parametry pro zadání desky mohou být libovolně upravovány. To znamená, že lze změnit počet a vzdálenost prutů, jejich zarovnání, atd.
Například pro změnu průřezu prutů je třeba jednotlivě vybrat pruty, které mají být upraveny. Obecně je možné, aby každý prut měl odlišný průřez, byl vložen do jiné vrstvy, atd.
Vyberte desku, která má být upravena.
Vlastnosti desky se zobrazí v okně Vlastností.
Změňte potřebné parametry v oddílu Rozmístění prutů.
Všechny změny jsou okamžitě zohledněny v modelu.
Vymažte výběr.
Obecné parametry (uvedené v tabulce s Parametry pro zadání desky) lze změnit stejným způsobem jako v případě běžných desek. Takto může být upraveno např. jméno, materiál, LSS, atd.
Zvláštní poznámka musí být věnována modelu MKP desky. Desky s pruty a desky z prutů se zadávají pomocí téže funkce. Konečný typ desky se nastavuje v parametrech pro zadání. Jakmile je však deska zadána, jsou určitá omezení ohledně změny typu MKP.
Jestliže byla zadána deska s pruty jakéhokoli typu (izotropní, ortotropní nebo membránová), nelze ji změnit na desku z prutů. Uživatel pouze může libovolně měnit možnosti izotropní, ortotropní nebo membránová.
Totéž se týká desky z prutů. Jakmile je deska zadána jako deska z prutů, nelze ji změnit na desku s pruty. Je opět možné střídat izotropní, ortotropní nebo membránovou desku z prutů.
Vyberte desku, která má být upravena.
Vlastnosti desky se zobrazí v okně Vlastností.
Změňte potřebné parametry v horní části tabulky.
Všechny změny jsou okamžitě zohledněny v modelu.
Vymažte výběr.
Pokud pruty nejsou odpojeny od desky (viz dále v textu), veškeré změny geometrie ovlivní také pruty. Jestliže se například deska pootočí, pruty se pootočí také. Jestliže se k obrysu desky přidá dodatečný vrchol a změní se tvar desky, pruty se regenerují příslušným způsobem.
Příklad:

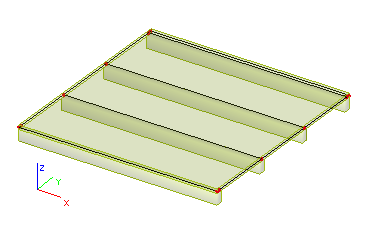

Představme si takovouto desku:

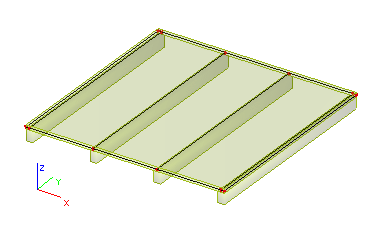

Pootočíme ji o 90 stupňů.

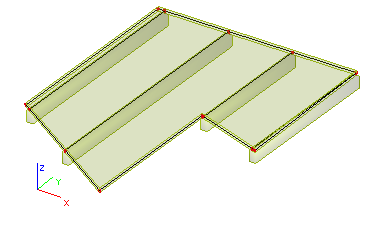

Změníme její tvar. (Uživatel změní jen tvar desky, pruty se upraví automaticky, tak aby odpovídaly nové geometrii desky.
Vyberte desku, která má být upravena.
Použijte jakoukoli dostupnou obecnou funkci pro změnu tvaru. Například:
vyberte potřebné uzly a přetáhněte je do jejich nové polohy,
klikněte na akční tlačítko [Tabulka pro úpravu geometrie] a otevřete tabulku se souřadnicemi desky. Proveďte potřebné změny,
použijte funkci pro úpravu polygonu (nabídka Upravit > Úprava polygonu > Vložte uzel / Vymažte uzel / atd.
Všechny změny jsou okamžitě zohledněny v modelu.
Vymažte výběr.
Pokud pruty nejsou odpojeny od desky (viz dále v textu), vložené otvory a zatěžovací panely ovlivní také pruty.

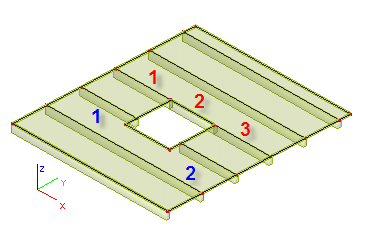

Můžeme to jasně vidět na následujícím obrázku. Představme si desku s pruty. Vložíme otvor. Jeden z okrajů otvoru následuje osu jednoho z prutů. Další prut je "ořezán" otvorem.
Ve výsledku dostaneme desku s pruty s tím, že:
prut, který je "ořezán" otvorem, je skutečně rozříznut do tří segmentů. A segment ležící pod otvorem je odstraněn, což znamená, že v modelu zůstanou pouze dva segmenty (viz modrá čísla na obrázku),
prut, který jde podél okraje otvoru, je také rozdělen do tří segmentů a všechny tři segmenty v modelu zůstávají (viz červená čísla na obrázku).
Je-li třeba, je možné odpojit pruty od desky a zacházet s nimi i s deskou jako se samostatnými entitami (standardními pruty a standardní deskou).
Vyberte desku, která má být upravena.
Klikněte na akční tlačítko [Úprava prutů].
Tento krok zruší vztah mezi deskou a pruty.
Od tohoto okamžiku jsou obě entity nezávislé.
