Parametry určující zarovnání konstrukce

Postup zarovnání konstrukce

1) Otevřete BIM toolbox z hlavní stromové nabídky.

2) Vyberte entity, které potřebujete zarovnat (pokud není vybrána žádná entita, pracuje funkce s celou konstrukcí).

3) Spusťte funkci Zarovnat > Zarovnat: Dialog vlastností se všemi dostupnými parametry funkce pro zarovnání a s tlačítky akcí se otevře k okně vlastností. Dále se na obrazovce otevře plovoucí okno s doplňkovými informacemi k funkci.

4) Zadejte požadované parametry.

5) Pomocí tlačítka Spustit zarovnání entity zarovnejte.

6) Tlačítkem Storno akci ukončete.

Okno vlastností funkce pro zarovnání

Zobrazit informace o zarovnání

Pokud je zaškrtnuto, plovoucí okno zobrazuje různé informace týkající se funkce pro zarovnání.

Živý náhled

Je-li zaškrtnuto, v grafickém okně se zobrazuje náhled průběhu zarovnání.

V plovoucím okně lze zvolit, zda chcete vidět účinek všech definovaných zarovnávacích akcí nebo jen účinek jedné akce po druhé. (Definice akcí je popsána dále v textu).

Hlavní roviny

Roviny USS XY

Vybrané entity budou zarovnány tak, aby odpovídaly všem rovinám XY všech definovaných uživatelských souřadnicových systémů.

Roviny pater

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám pater.

Roviny řezů

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám zadaných řezů.

Roviny čárového rastru

Vybrané entity budou zarovnány tak, aby odpovídaly hlavním rovinám čárového rastru.

Roviny LSS (pruty)

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám lokálních souřadnicových systémů prutových dílců.

Prodloužit roviny prutových dílců

Není-li zaškrtnuto, hlavní roviny se vytvoří pouze kolem příslušných entit (s vnitřně definovaným ohraničujícím boxem popsaným v kapitole Postup zarovnání).

Je-li zaškrtnuto, hlavní roviny se protáhnou do nekonečna.

Roviny LSS (plochy)

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám lokálních souřadnicových systémů plošných dílců.

Prodloužit roviny plošných dílců

Tato volba je analogické k odpovídající volbě pro prutové dílce.

Limity

Min. vzdálenost mezi rovnoběžnými hlavními rovinami

Tento parametr stanovuje maximální vzdálenost mezi rovnoběžnými hlavními rovinami, pro které je testovaná rovina považována za novou hlavní rovinu. Jestliže je testovaná rovina ke stávající rovině blíže, nebude žádná nová hlavní rovina vytvořena a testovaná rovina bude ztotožněna se stávající rovinou.

Poznámka: Min. vzdálenost mezi rovnoběžnými hlavními rovinami musí být větší než max. vzdálenost mezi hlavní rovinou a uzlem, který má být zarovnán.

Tento parametr se používá při generování seznamu hlavních rovin – podrobněji viz téma Postup zarovnání.

Min. úhel mezi hlavními rovinami

Obdoba podmínky výše.

Tento parametr se používá při generování seznamu hlavních rovin a při posudku nejednoznačnosti pohybu uzlů – podrobněji viz téma Postup zarovnání.

Opravit úhel rovin podobný (v rámci zadaného limitu)

V této skupině zvolíte, zda entity budou zarovnány tak, aby odpovídaly rovinám rovnoběžným se všemi globálními rovinami a se všemi rovinami XY všech definovaných uživatelských souřadnicových systémů.

Akce (zarovnat uzly)

Všechny 1D a 2D dílce k

V této skupině volíte, které typy entit se zarovnávají k jakým entitám. Dostupné možnosti jsou: Všechny prutové dílce, všechny plošné dílce.

Nosníky k

V této skupině volíte typy entit, ke kterým se zarovnávají nosníky. Dostupné možnosti jsou: Sloupy, stěny, desky, všechny prutové a plošné dílce.

Sloupy k

V této skupině volíte typy entit, ke kterým se zarovnávají sloupy. Dostupné možnosti jsou: Sloupy, desky, stěny, všechny prutové a plošné dílce.

Desky k

V této skupině volíte typy entit, ke kterým se zarovnávají desky. Dostupné možnosti jsou: Desky, stěny, všechny prutové a plošné dílce.

Stěny k

V této skupině volíte typy entit, ke kterým se zarovnávají desky. Dostupné možnosti jsou: Nosníky, stěny, všechny prutové a plošné dílce.

Max. vzdálenost mezi uzlem a hlavní rovinou.

Jestliže vzdálenost mezi hlavní rovinou a testovaným uzlem je větší než zde stanovená hodnota, nebude zarovnání provedeno. Jinak je uzel zarovnán do roviny.

Tento parametr se používá při procesu zarovnávání (ne při generování seznamu hlavních rovin) – podrobněji viz téma Postup zarovnání.

Max. celkové přemístění uzlu, při kterém dojde k zarovnání

Pokud by zarovnáním uzlu došlo k jeho posunutí o větší hodnotu, než která je zde uvedena, nebude zarovnání provedeno. Tato hodnota zabraňuje tvorbě dlouhých a ostrých rohů v případě, že se dvě roviny setkají pod velmi malým úhlem.

Poznámka: Max. vzdálenost mezi hlavní rovinou a uzlem, který má být zarovnán, musí být nižší nebo rovna Max. celkovému přemístění uzlu.

Tento parametr se používá při procesu zarovnávání (ne při generování seznamu hlavních rovin) – podrobněji viz téma Postup zarovnání.

Volby zobrazení

Zvýraznit hlavní roviny

Je-li zatrženo, hlavní roviny se zobrazí silnou čarou.

Není-li zatrženo, hlavní roviny se zobrazí tenkou čarou.

Zvýraznit uzly desky s deskou

Je-li vykreslena hlavní rovina, vykreslí se také její uzly.

Náhled zobrazí hlavní roviny

Živý náhled (viz výše) standardně ukazuje pouze zarovnané entity. Zaškrtne-li se tato volba, zobrazí se také hlavní roviny, ke kterým se entity zarovnávají.

Náhled zobrazí uzly

Je-li zaškrtnuto, zobrazí se uzly, které se při zarovnání přemísťují.

Barva náhledu

Určuje barvu použitou pro náhled.

Rozšířené

Parametrizovat konstrukci na základě hlavních rovin

(Tato možnost je dostupná POUZE pokud (i) je zapnutá projektová funkce Parametry a (ii) alespoň jedna souřadnice alespoň jednoho uzlu konstrukce je zadána parametricky.)

Jestliže program vytvoří hlavní rovinu v uzlech zadaných parametricky (viz Roviny parametrického zadání výše) a jestliže je tato možnost zapnuta, program parametrizuje všechny uzly nalezené v příslušné hlavní rovině. Prohlédněte si příklad níže.

Předpokládejme jednoduchou konstrukci se čtyřmi sloupy. Pouze jedna hlavice sloupu (označená šipkou) je zadána parametricky pro souřadnici Z. Souřadnice X a Y této hlavice sloupu a všechny souřadnice pro ostatní hlavice sloupu jsou zadány přímo číslem. Jestliže jsou možnosti Parametrizovat konstrukci na základě hlavních rovin a Roviny parametrického zadání jsou zapnuty, program provede následující (kromě jiného):

- zkontroluje, zda je některé uzlová souřadnice zadána parametrem (na obrázku: souřadnice Z uzlu, označená šipkou, je parametrizována),

- pokud ano, vytvoří rovinu „kolmou“ k parametru: což znamená, že pokud je parametr zadán pro souřadnici Z, je vytvořena rovina XY a umístěna do parametrizovaného uzlu (na obrázku: ukázáno jako průhledné),

- jestliže další uzly leží v této rovině, jejich příslušná souřadnice je také parametrizována (na našem obrázku: souřadnice Z zbývajících tří sloupových hlavic je parametrizována).

Odsadit hlavní roviny

Definuje odsazení pro zobrazení hlavních rovin. Tato volba má vliv pouze na zobrazení hlavních rovin, nemá žádný vliv na algoritmus zarovnání.

Roviny parametrického zadání

(Tato možnost je dostupná POUZE pokud (i) je zapnutá projektová funkce Parametry a (ii) alespoň jedna souřadnice alespoň jednoho uzlu konstrukce je zadána parametricky.)

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám vytvořeným v uzlech, jejichž alespoň jedna souřadnice je zadána parametricky.

Například jestliže souřadnice X uzlu je zadána parametricky, prochází rovina YZ tímto uzlem a tvoří hlavní rovinu. Obdobně pokud například souřadnice Y uzlu je zadána parametricky, hlavní rovina je XZ a prochází uzlem.

Akční tlačítka

Uložit a nová

Toto tlačítko vytvoří novou akci v seznamu akcí (seznam je v plovoucím okně s informacemi o zarovnání).

Smazat akci

Smaže poslední akci ze seznamu zadaných akcí.

Spustit zarovnání

Toto tlačítko spustí proces zarovnání - pouze po klepnutí na toto tlačítko jsou entity skutečně zarovnány (do té doby se jedná pouze o grafický náhled).

Storno

Toto tlačítko ukončí funkci zarovnání.

Aktualizovat náhled

Tlačítko aktualizuje náhled.

Informace o zarovnání v plovoucím okně

Plovoucí okno s informacemi o zarovnání obsahuje následující informace:

Konflikty

Tato záložka vypisuje všechny konflikty. Pokud některý z konfliktu vyberete v seznamu, ten je vykreslen v grafickém okně.

Hlavní roviny

Tato záložka vypisuje všechny hlavní roviny. Pokud některou z hlavních rovin vyberete v seznamu, ta se vykreslí v grafickém okně. Lze vybrat jednu hlavní rovinu nebo celou skupinu (např. vodorovné roviny plošných dílců).

Log

Tato záložka obsahuje různé informace, zejména v případě, kdy požadované akce způsobily extrémní přesuny uzlů apod.

Náhled akcí

Tato záložka vypisuje všechny zadané akce. Termín "akce" značí typ zarovnání - např. nosníky ke sloupům nebo desky ke všem prutovým a plošným dílcům apod.

Pokud některou z akcí vyberete v seznamu, jí dotčené entity jsou zvýrazněny v grafickém okně. To platí pouze v případě, že je v okně vlastností zapnut živý náhled. Jinak je uvedeno pouze jméno skupiny akcí.

Kromě funkce zarovnání popsané výše je k dispozici také stará funkce zarovnání. Tu naleznete u funkce Propojit dílce/uzly - viz dále.

Postup propojení dílců

1) Otevřete BIM toolbox z hlavní stromové nabídky.

2) Vyberte entity, které potřebujete propojit (pokud není vybrána žádná entita, pracuje funkce s celou konstrukcí).

3) Spusťte funkci Zarovnat > Propojit dílce/uzly: na obrazovce se otevře dialog s dostupnými parametry.

4) Zadejte požadované parametry.

5) Potvrďte tlačítkem [OK].

Tyto parametry řídí zarovnání, přípoj a posudek konstrukce.

Vyrovnat konstrukční prvky do rovin (posunout uzly)

Tato skupina parametrů řídí proces zarovnání entit do vybraných rovin.

Zarovnat

Jestliže je zapnuto, vybrané prvky konstrukce budou posouzeny a, je-li to nezbytné, zarovnány do příslušných rovin.

Hlavní roviny

Roviny parametrického zadání

(Tato možnost je dostupná POUZE pokud (i) je zapnutá projektová funkce Parametry a (ii) alespoň jedna souřadnice alespoň jednoho uzlu konstrukce je zadána parametricky.)

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám vytvořeným v uzlech, jejichž alespoň jedna souřadnice je zadána parametricky.

Například jestliže souřadnice X uzlu je zadána parametricky, prochází rovina YZ tímto uzlem a tvoří hlavní rovinu. Obdobně pokud například souřadnice Y uzlu je zadána parametricky, hlavní rovina je XZ a prochází uzlem.

Hlavní roviny GSS

Vybrané entity budou zarovnány tak, aby odpovídaly třem hlavním rovinám globálního souřadnicového systému.

Roviny rovnoběžné s GSS

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám rovnoběžným se třemi hlavními rovinami globálního souřadnicového systému.

Roviny USS XY

Vybrané entity budou zarovnány tak, aby odpovídaly všem rovinám XY všech definovaných uživatelských souřadnicových systémů.

Roviny rovnoběžné s USS XY

Vybrané entity budou zarovnány tak, aby odpovídaly rovinám rovnoběžným se všemi rovinami XY všech definovaných uživatelských souřadnicových systémů.

Roviny čárového rastru

Vybrané entity budou zarovnány tak, aby odpovídaly hlavním rovinám čárového rastru.

Max. vzdálenost mezi rovnoběžnými hlavními rovinami

Tento parametr stanovuje maximální vzdálenost mezi rovnoběžnými hlavními rovinami, pro které je testovaná rovina považována za novou hlavní rovinu. Jestliže je testovaná rovina ke stávající rovině blíže, nebude žádná nová hlavní rovina vytvořena a testovaná rovina bude ztotožněna se stávající rovinou.

Poznámka: Max. vzdálenost mezi rovnoběžnými hlavními rovinami musí být větší než max. vzdálenost mezi hlavní rovinou a uzlem, který má být zarovnán.

Tento parametr se používá při generování seznamu hlavních rovin – podrobněji viz téma Postup zarovnání.

Max. úhel mezi hlavními rovinami

Obdoba podmínky výše.

Tento parametr se používá při generování seznamu hlavních rovin a při posudku nejednoznačnosti pohybu uzlů – podrobněji viz téma Postup zarovnání.

Parametrizovat konstrukci na základě hlavních rovin

(Tato možnost je dostupná POUZE pokud (i) je zapnutá projektová funkce Parametry a (ii) alespoň jedna souřadnice alespoň jednoho uzlu konstrukce je zadána parametricky.)

Jestliže program vytvoří hlavní rovinu v uzlech zadaných parametricky (viz Roviny parametrického zadání výše) a jestliže je tato možnost zapnuta, program parametrizuje všechny uzly nalezené v příslušné hlavní rovině. Prohlédněte si příklad níže.

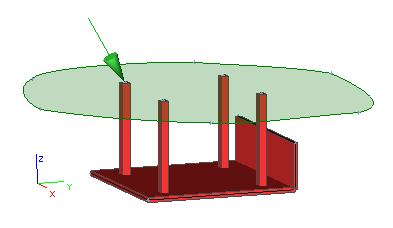

Předpokládejme jednoduchou konstrukci se čtyřmi sloupy. Pouze jedna hlavice sloupu (označená šipkou) je zadána parametricky pro souřadnici Z. Souřadnice X a Y této hlavice sloupu a všechny souřadnice pro ostatní hlavice sloupu jsou zadány přímo číslem. Jestliže jsou možnosti Parametrizovat konstrukci na základě hlavních rovin a Roviny parametrického zadání jsou zapnuty, program provede následující (kromě jiného):

- zkontroluje, zda je některé uzlová souřadnice zadána parametrem (na obrázku: souřadnice Z uzlu, označená šipkou, je parametrizována),

- pokud ano, vytvoří rovinu „kolmou“ k parametru: což znamená, že pokud je parametr zadán pro souřadnici Z, je vytvořena rovina XY a umístěna do parametrizovaného uzlu (na obrázku: ukázáno jako průhledné),

- jestliže další uzly leží v této rovině, jejich příslušná souřadnice je také parametrizována (na našem obrázku: souřadnice Z zbývajících tří sloupových hlavic je parametrizována).

Limity

Max. vzdálenost mezi hlavní rovinou a uzlem, který má být zarovnán

Jestliže vzdálenost mezi hlavní rovinou a testovaným uzlem je větší než zde stanovená hodnota, nebude zarovnání provedeno. Jinak je uzel zarovnán do roviny.

Tento parametr se používá při procesu zarovnávání (ne při generování seznamu hlavních rovin) – podrobněji viz téma Postup zarovnání.

Max. celkové přemístění uzlu, při kterém dojde k zarovnání

Pokud by zarovnáním uzlu došlo k jeho posunutí o větší hodnotu, než která je zde uvedena, nebude zarovnání provedeno. Tato hodnota zabraňuje tvorbě dlouhých a ostrých rohů v případě, že se dvě roviny setkají pod velmi malým úhlem.

Poznámka: Max. vzdálenost mezi hlavní rovinou a uzlem, který má být zarovnán, musí být nižší nebo rovna Max. celkovému přemístění uzlu.

Tento parametr se používá při procesu zarovnávání (ne při generování seznamu hlavních rovin) – podrobněji viz téma Postup zarovnání.

Zachovat původní tvar modelu (prostřednictvím excentricit)

Jestliže je zapnuto, při zarovnání se využijí excentricity pro zachování původního tvaru konstrukce. Jestliže je vypnuto, jednotlivé prvky se zarovnají do střednicové roviny.

Význam parametru lze nejlépe vysvětlit pomocí jednoduchého příkladu tří stěn položených jedna přes druhou.

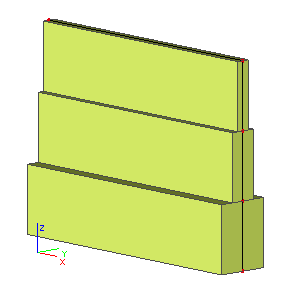

Představme si konstrukci složenou ze tří stěn různé tloušťky s jednou stranou zarovnanou.

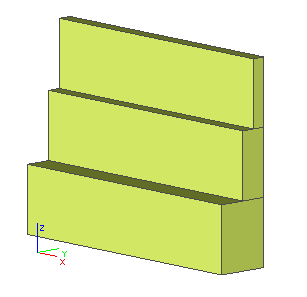

Jestliže je tato volba zapnutá, program generuje přesně tento tvar. Pokud je naopak možnost vypnutá, program posoudí posun stěn jako nepřesnost a zarovná jejich střednicové roviny do jedné roviny – viz níže.

Geometrické tolerance

Parametry v této skupině jsou totožné s parametry v okně Nastavení > Geometrie/Grafika. Tyto hodnoty se používají pro všechny geometrické operace a pro usnadnění vaší práce jsou také přidány do tohoto dialogového okna.

Zachovat původní tvar modelu (prostřednictvím excentricit)

Jestliže je zapnuto, při zarovnání se využijí excentricity pro zachování původního tvaru konstrukce. Jestliže je vypnuto, jednotlivé prvky se zarovnají do střednicové roviny.

Význam parametru lze nejlépe vysvětlit pomocí jednoduchého příkladu tří stěn položených jedna přes druhou.

Představme si konstrukci složenou ze tří stěn různé tloušťky s jednou stranou zarovnanou.

Jestliže je tato volba zapnutá, program generuje přesně tento tvar. Pokud je naopak možnost vypnutá, program posoudí posun stěn jako nepřesnost a zarovná jejich střednicové roviny do jedné roviny – viz níže.

Min. vzdálenost dvou uzlů, uzlu od křivky

Stanoví min. vzdálenost dvou uzlů, které jsou ještě považovány za samostatné uzly. Jestliže je skutečná vzdálenost dvou uzlů menší, než udává tento parametr, příslušné dva uzly se sloučí.

Max. vzdálenost uzlu od roviny 2D prvku

Stanoví maximální přípustnou vzdálenost uzlu od roviny 2D prvku. Jestliže je skutečná vzdálenost větší než tato mezní hodnota, pokládá se geometrie za neplatnou a je vydáno příslušné varování.

Doporučení: Tyto dva parametry by měly být nižší alespoň o jeden řád než parametry Max. vzdálenost mezi rovnoběžnými řídicími rovinami, Max. vzdálenost mezi řídicí rovinou a uzlem, který má být zarovnán, a Max. celkové přemístění uzlu.

Připojit

Tato skupina parametrů řídí proces připojení protínajících se a „dotýkajících se“ entit.

Připojit

Jestliže je zapnuto, program automaticky připojí protínající se entity a zajistí i přenos zatížení a vnitřních sil mezi nimi.

Připojit uzly desek jako uzly připojené k prutům

Tato možnost funguje jen pro vrcholové uzly desek. Nemá žádný vliv na vnitřní uzly.

Jestliže je zapnuto, uzel, v němž jsou deska a prutový prvek spojeny, se stane připojeným uzlem. V takovém případě jakákoli budoucí manipulace s prutovým prvkem ovlivní také uzel desky. Uzel následuje pohyb prutového prvku a podle toho se upravuje i tvar desky.

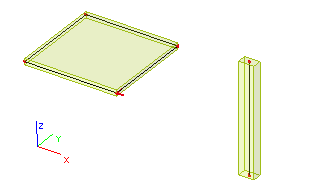

Příklad: Představme si následující jednoduchou konstrukci.

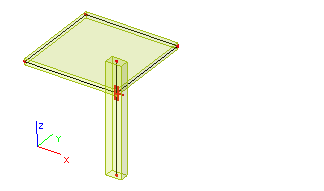

Jestliže je možnost zapnuta a připojený uzel je generován, pak posuneme-li sloup o určitou vzdálenost, deska pohyb „následuje“.

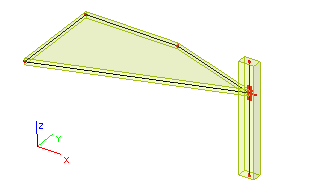

Pokud je naopak možnost vypnuta, tatáž operace (posun sloupu) rozdělí konstrukci na dvě části.

Připojit volné uzly jako vnitřní uzly

Tato možnost má význam jen pro import XML z některých programů, které umožňují zadat volné uzly používané například pro zadání zatížení. V systému SCIA Engineer jsou takové uzly připojeny jako vnitřní uzly příslušných desek (to znamená, že takové volné uzly musí být umístěny uvnitř desky).

Připojit prutové dílce jako žebra

Všechny nosníky ležící v rovině desky se připojí jako žebra.

Propojit prutové dílce tuhými rameny

Tato volba je vhodná v situaci, kdy se v modelu vyskytují detaily, kde se sloupy s nosníky nedotýkají svými koncovými body na střednici a kdy uživatel chce provést zarovnání modelu, které je nezbytné pro úspěšné provedení výpočtu.

V takovém případě program propojí konce prutových dílců tuhými rameny. Typickou situací je rámový roh: konstrukční model načtený z CAD programu sice "vypadá krásně", ale výpočtový model v tomto případě obsahuje nespojené střednice sloupu a nosníku.

Max délka tuhého ramene

(dostupná pouze, je-li zapnuta volba Propojit prutové dílce tuhými rameny)

Definuje maximální vzdálenost konců dvou prutových dílců,pro kterou program ještě provede propojení konců tuhými rameny.

Vytvořit nový připojený uzel pro řídicí uzel

(dostupná pouze, je-li zapnuta volba Propojit prutové dílce tuhými rameny)

Pokud se má koncový uzel prutového nosníku propojit s jiným prutovým dílcem, ale neexistuje žádný vhodný uzel, v místě průniku prutového dílce s kolmicí procházející připojovaným uzlem se vytvoří nový připojený uzel.

Kontrola geometrických dat

Tato skupina řídí proces kontroly geometrických dat z hlediska souladu s omezeními, vyplývajícími z algoritmů systému SCIA Engineer, a s principy Metody konečných prvků.

Posudek

Jestliže je zapnuto, data jsou zkontrolována a, je-li to potřebné a možné, opravena.

Jestliže je vypnuto, není provedena žádná kontrola dat.
